SOLIDWORKS Visualize外观：DSPBR 基础参数组详解

SOLIDWORKS Visualize 于 2024 年 PhotoView360 停止维护后取而代之，是一款照片级渲染软件，用于为你的 SOLIDWORKS 模型制作营销素材、宣传册图像及其他拟真渲染效果。

SOLIDWORKS Visualize 版本划分

SOLIDWORKS Visualize 分为两个版本：标准版（Standard）与专业版（Professional）。所有处于有效订阅期内的 SOLIDWORKS 专业版或高级版许可，均附赠一套 Visualize 标准版许可（可向技术支持或你的账户经理申请）。

Visualize 专业版包含标准版的全部功能，还额外提供诸多高级能力，例如导入 SOLIDWORKS 配置、从 SOLIDWORKS 导入运动算例、在 Visualize 内创建动画、自定义光照，以及支持虚拟现实（VR）与 360° 模型交互等功能。

智诚科技ICT通过本文将讲解 SOLIDWORKS Visualize 的外观模块，重点介绍 2024 版本新增的 DSPBR 外观。

外观参数组总览

DSPBR（Dassault Systèmes Physically Based Rendering，达索系统基于物理的渲染） 外观于 SOLIDWORKS Visualize 2024（标准版与专业版均支持）中推出。这类外观采用符合物理规律的精准参数定义（即每种外观都拥有一组独有的外观与纹理属性，可模拟真实世界材质效果）。外观属性被划分为 7 个独立参数组：基础组、虹彩组、光泽组、金属薄片组、自发光组、涂层组、体积参数组。为简洁起见，本文仅讲解基础参数组及其各项功能。

基础参数组

DSPBR 的基础参数组包含 12 项独立参数：反照率、金属度、粗糙度、各向异性、各向异性旋转、法线、位移、半透明度、透明度、裁切不透明度、高光、高光色调。

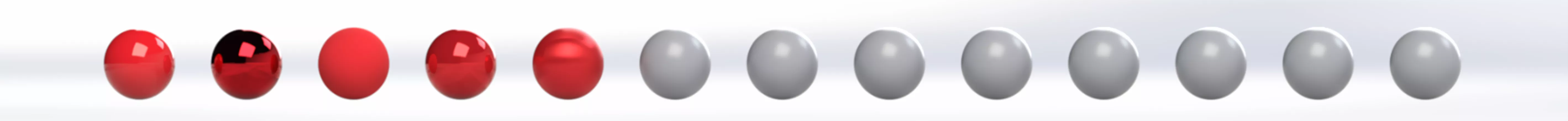

为直观演示基础组的每项参数，我制作了 13 个完全相同的球体，并通过高级导出按钮将其导入 SOLIDWORKS Visualize。从左侧数，前 12 个球体分别用于展示单个参数效果，第 13 个球体用于同时展示多项参数组合后的效果。

在 SOLIDWORKS Visualize 中删除模型的所有外观，并快速渲染了一张 “初始状态” 效果图。

下面我们逐一讲解基础参数组的 12 项参数，首先从反照率开始。

反照率（Albedo）

反照率参数用于定义材质的基础颜色。本例中我使用 RGB 值 [206, 32, 41]，即 “消防车红”。

应用消防车红 DSPBR 外观的操作步骤：

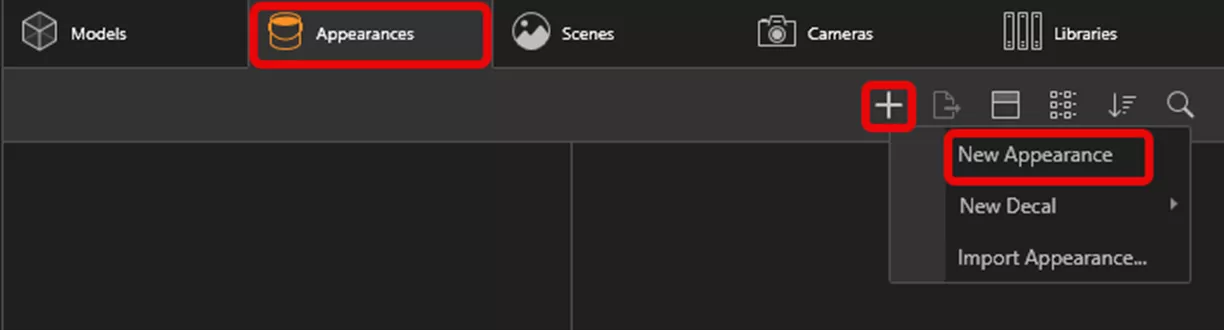

切换到外观面板 → 点击 + → 新建外观。

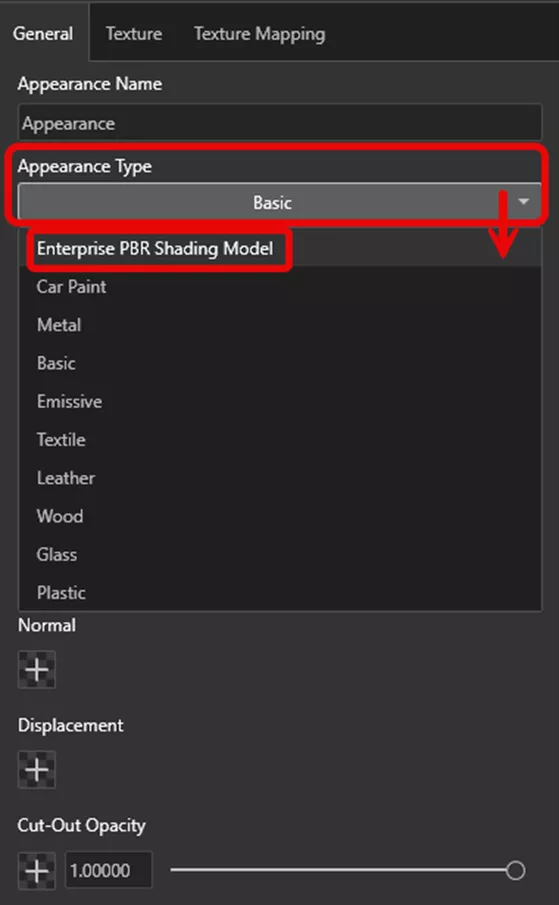

外观默认类型为基本，需在外观类型下拉菜单中选择 Enterprise PBR Shading Model（企业级 PBR 着色模型）。

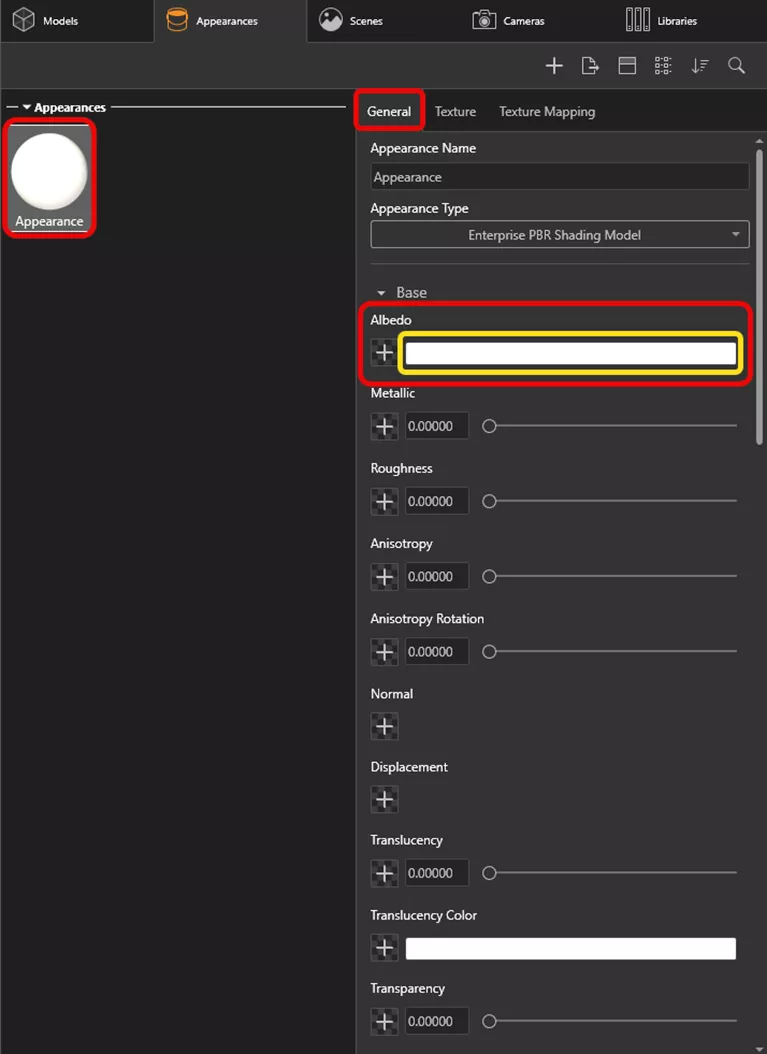

切换为企业级 PBR 着色模型后，上述所有参数都会显示出来。将反照率示例外观设置为 RGB [206, 32, 41] 的方法：点击反照率下方的颜色条（+ 号右侧，黄色高亮区域），输入该 RGB 值。

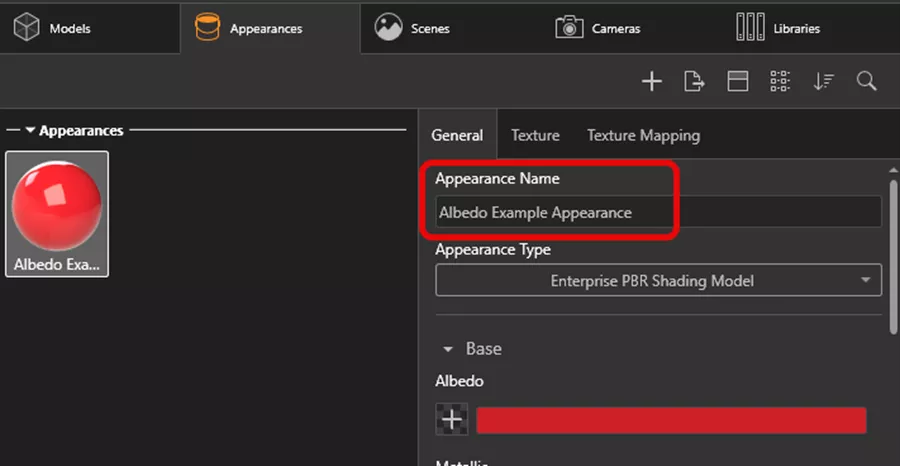

此时即生成全新的 “消防车红” 外观，我将其命名为反照率示例外观。

小技巧：快速将外观应用到第一个球体的快捷键操作：

按住 Shift 并左键单击 SOLIDWORKS Visualize 外观面板中的反照率示例外观；

在视口中找到目标模型，按住 Shift 并右键单击该模型。

两步按键 + 两次点击，即可完成外观赋予。

金属度（Metallic）

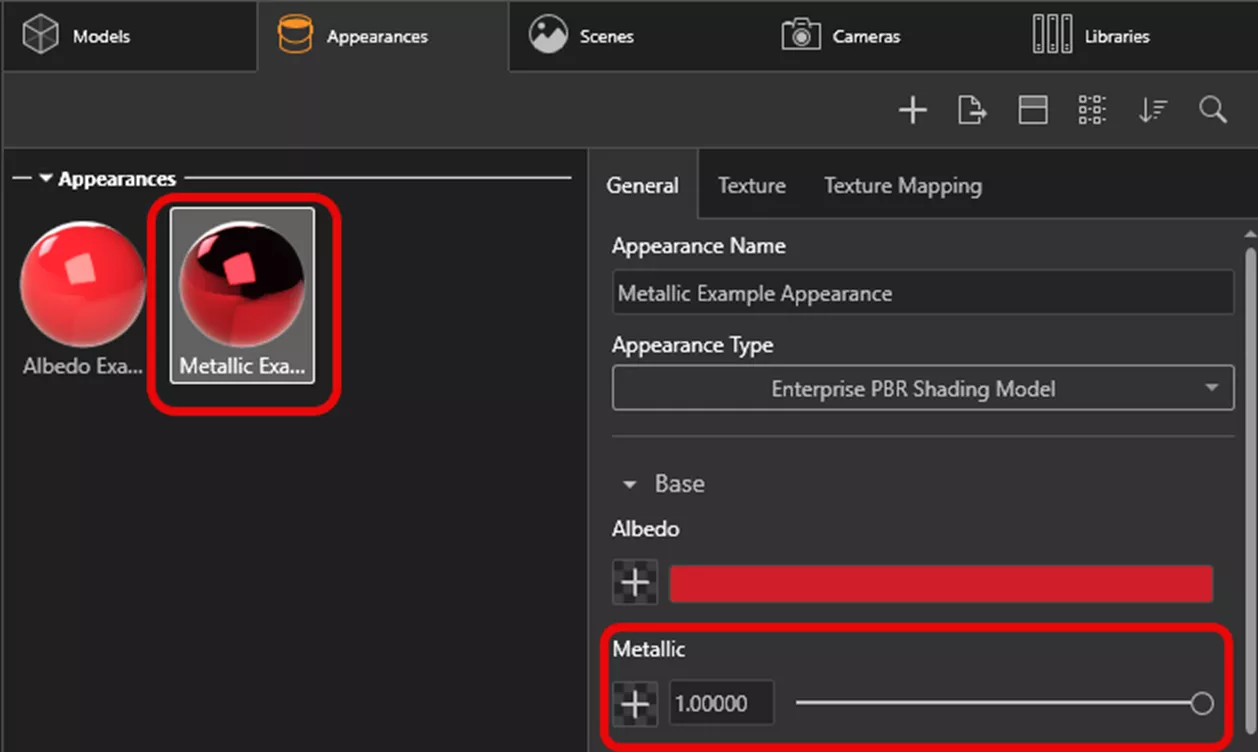

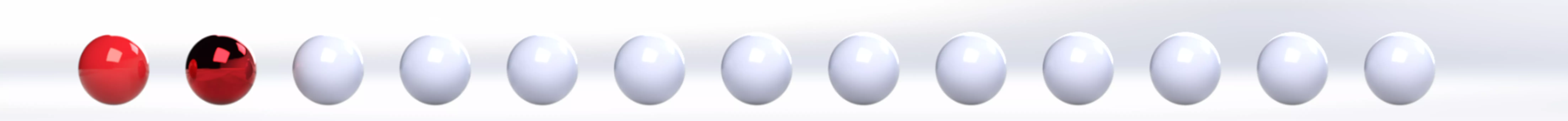

延续消防车红主题，我们讲解金属度参数。我希望保留第一个球体的红色，同时为其增加金属光泽，这正是金属度参数的作用。

金属度参数取值范围为 0–1：

0 代表非金属

1 代表纯金属

0 与 1 之间的值可实现半金属效果（SOLIDWORKS 建议，模拟 “生锈铁面” 时使用非 0 非 1 的中间值）

为极致展示金属效果，本例中我将值设为 1。

快速创建该外观：复制粘贴（Ctrl+C、Ctrl+V）反照率示例外观，并重命名为金属度示例外观，将金属度设为 1.00000 即可。

粗糙度（Roughness）

顾名思义，粗糙度用于控制表面的光滑或粗糙程度。与金属度参数一致，取值范围 0–1：

0 代表完全光滑

1 代表完全粗糙

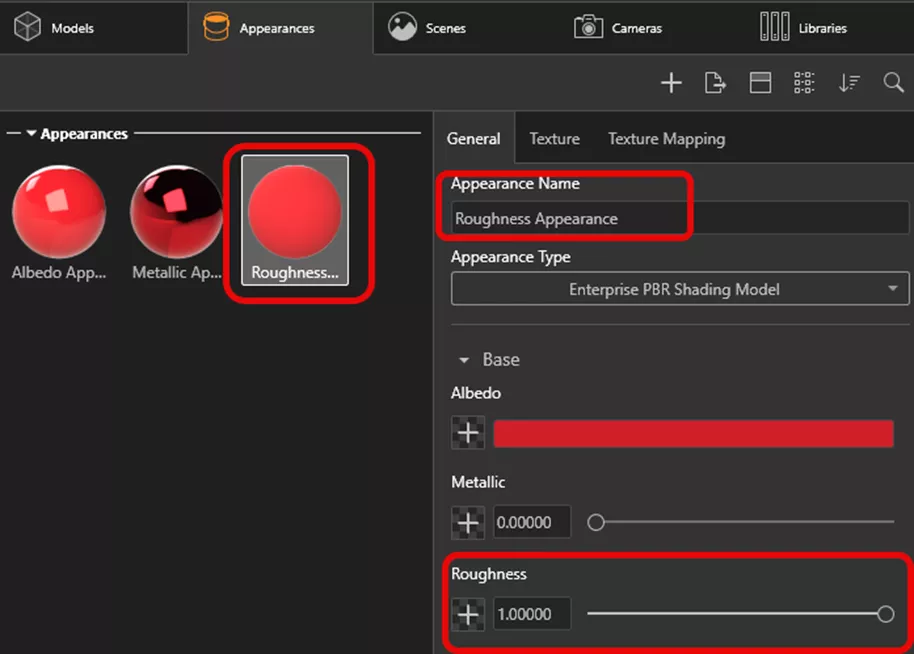

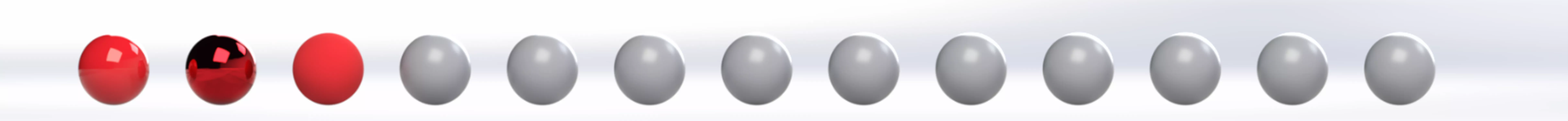

本例基于原始反照率（消防车红）外观，将粗糙度设为 1，效果为完全哑光，如下图所示。

各向异性（Anisotropy）

各向异性用于描述材质属性在不同方向 / 轴向上的差异程度。

在 SOLIDWORKS Visualize 中，该参数同样以 0–1 数值控制强度。为清晰演示效果，本例将各向异性设为 1（可设为 0–1 之间任意值）。SOLIDWORKS 官方提示，该参数最适合表现纹理方向性（如拉丝表面、金属纹理）。

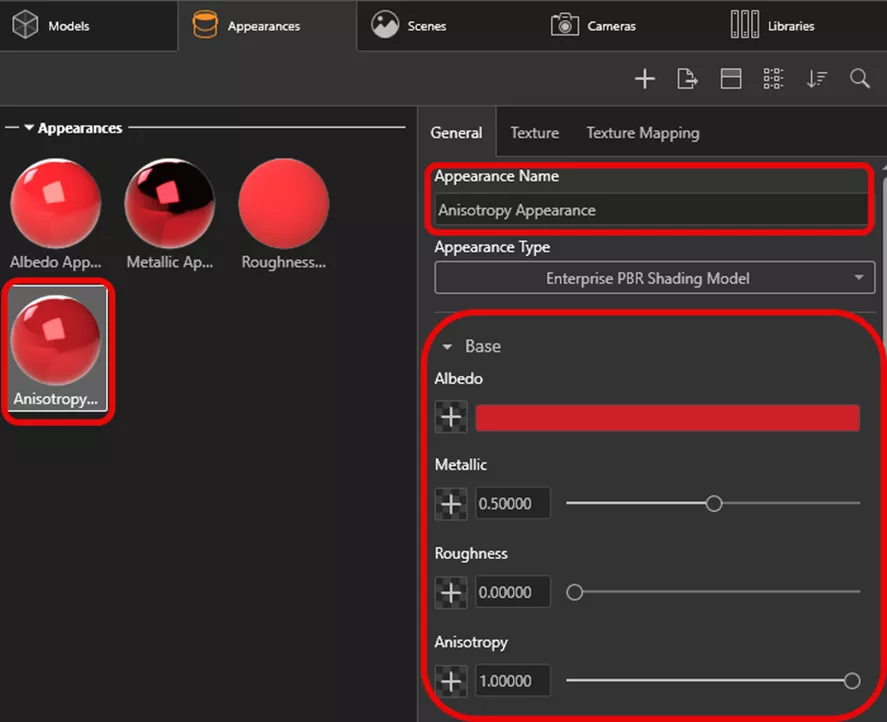

搭配金属度设为 0.5 时，效果最为明显，如下图所示。

各向异性旋转（Anisotropy Rotation）

各向异性旋转与各向异性参数配合使用，同样以 0–1 数值控制各向异性高光的方向。若要保持各向异性参数的默认朝向，需将各向异性旋转设为 1（对应完整 360° 旋转）。

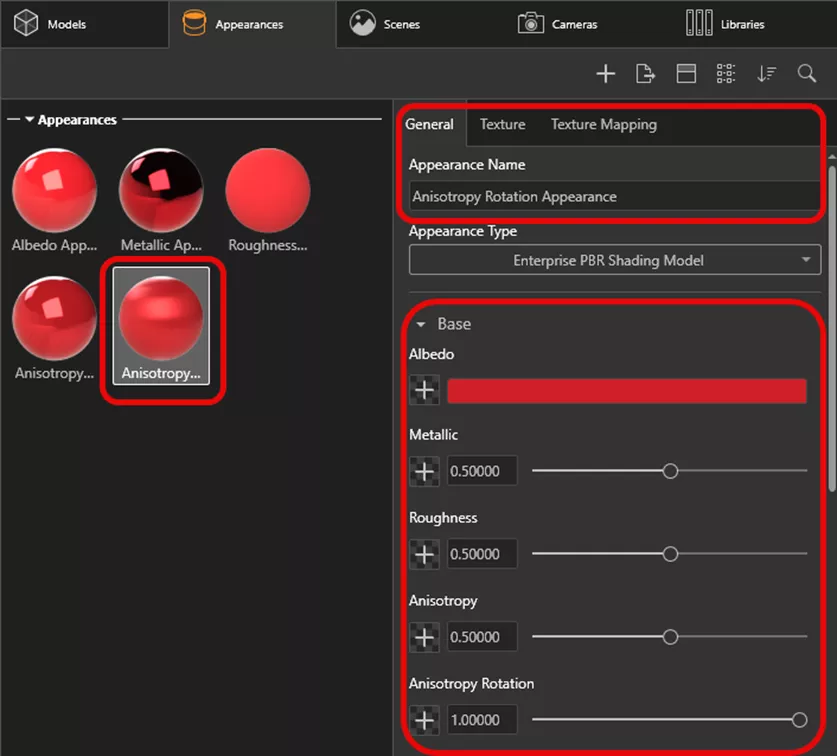

演示效果：金属度、粗糙度、各向异性均设为 0.5，各向异性旋转设为 1。可以看到，球体（左数第 5 个）的光照呈现方向性偏移，形成全新的外观效果。

法线（Normal）

法线参数与前面讲解的 5 项参数用法不同：前 5 项（反照率、金属度、粗糙度、各向异性、各向异性旋转）均使用 0–1 小数数值控制，而法线参数需要输入 3D 向量，本例中为 RGB 格式图像。

法线参数可为模型添加纹理细节，不改变几何体实际尺寸（模拟凸起、凹陷等凹凸效果），这一点与后续讲解的位移参数有明显区别。

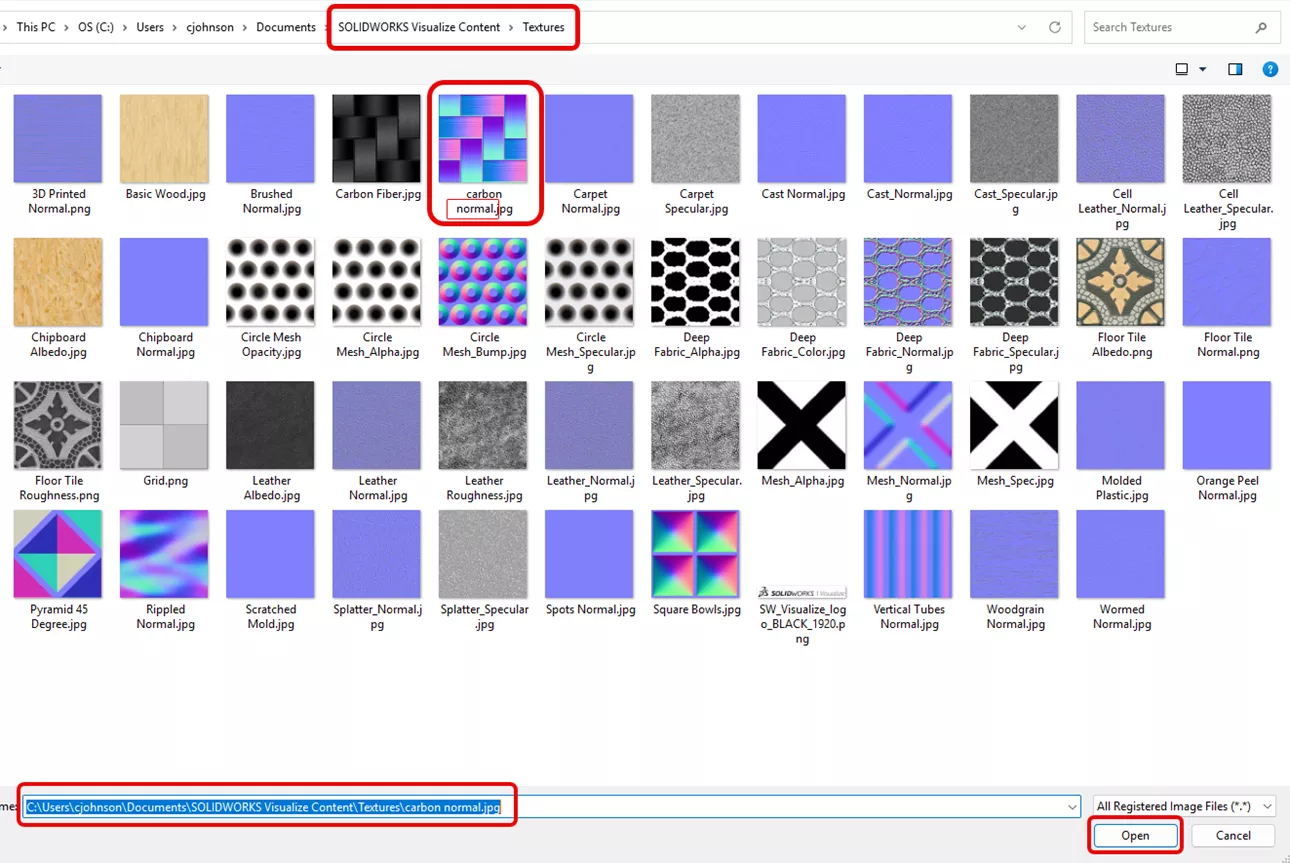

法线参数无滑块控制，仅显示带 + 号的方框。点击 + 按钮，打开 SOLIDWORKS Visualize 资源文件夹 → Textures（纹理）。本例中选择名称包含 “normal” 的 RGB 图像 ——carbon normal.jpg。

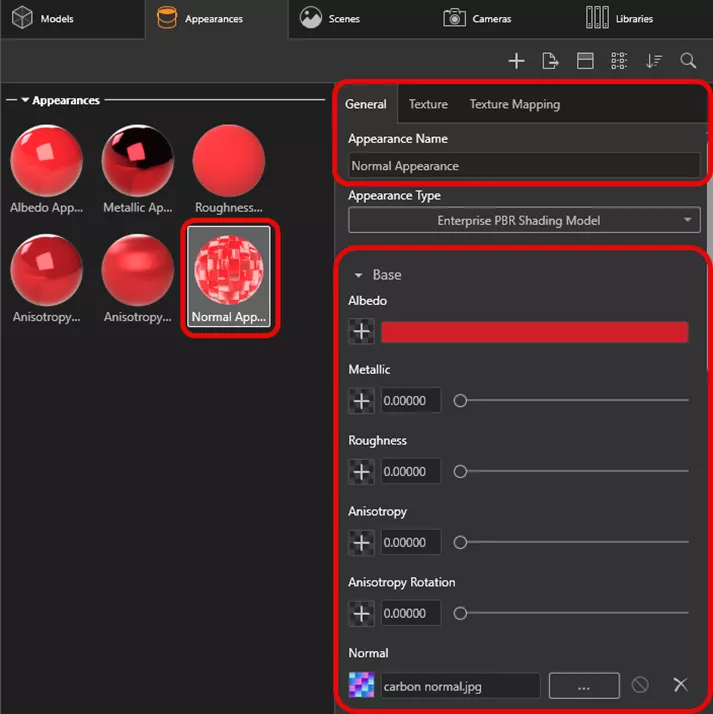

应用后即可看到法线纹理带来的凹凸效果。

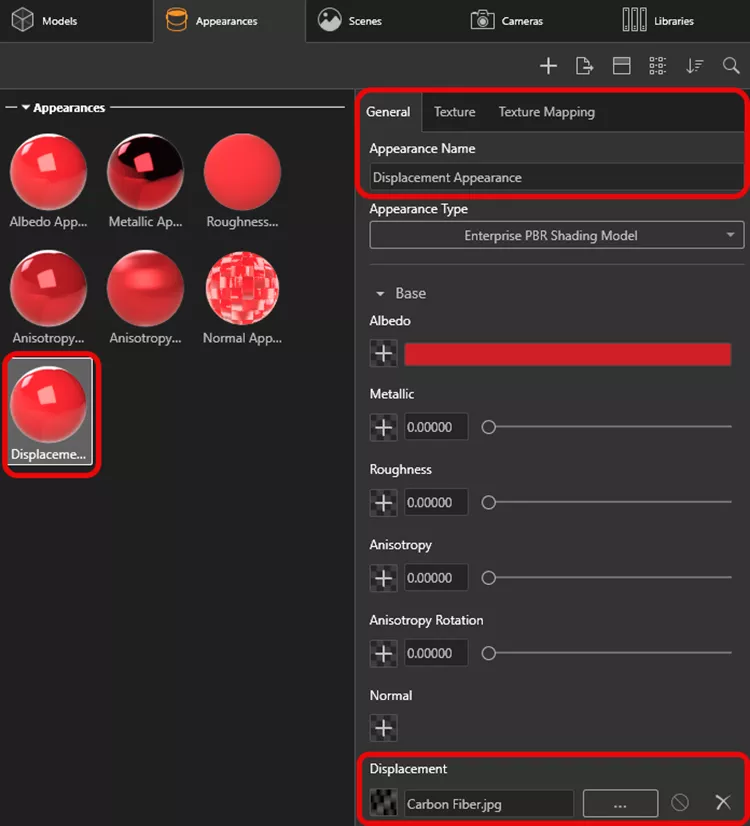

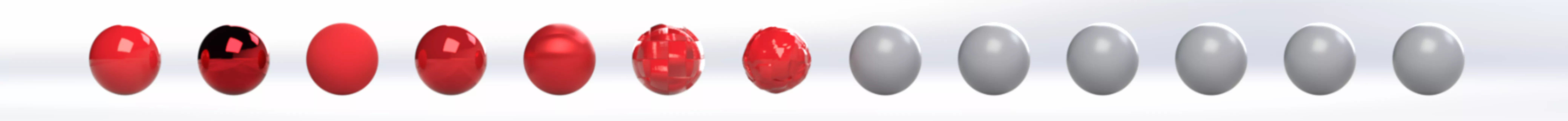

位移（Displacement）

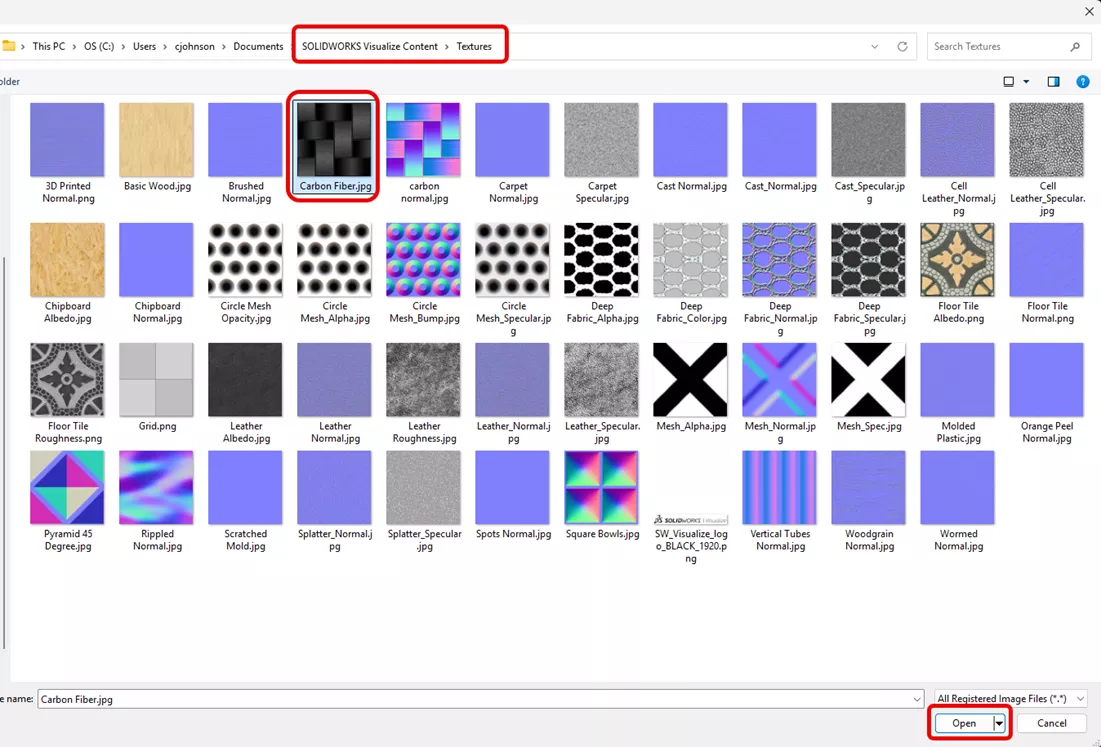

位移参数与法线参数非常相似，但核心区别：位移会改变模型 / 表面的实际几何体形状。与法线参数使用 RGB 图像映射表面点不同，位移参数的输入图像必须为灰度图像。

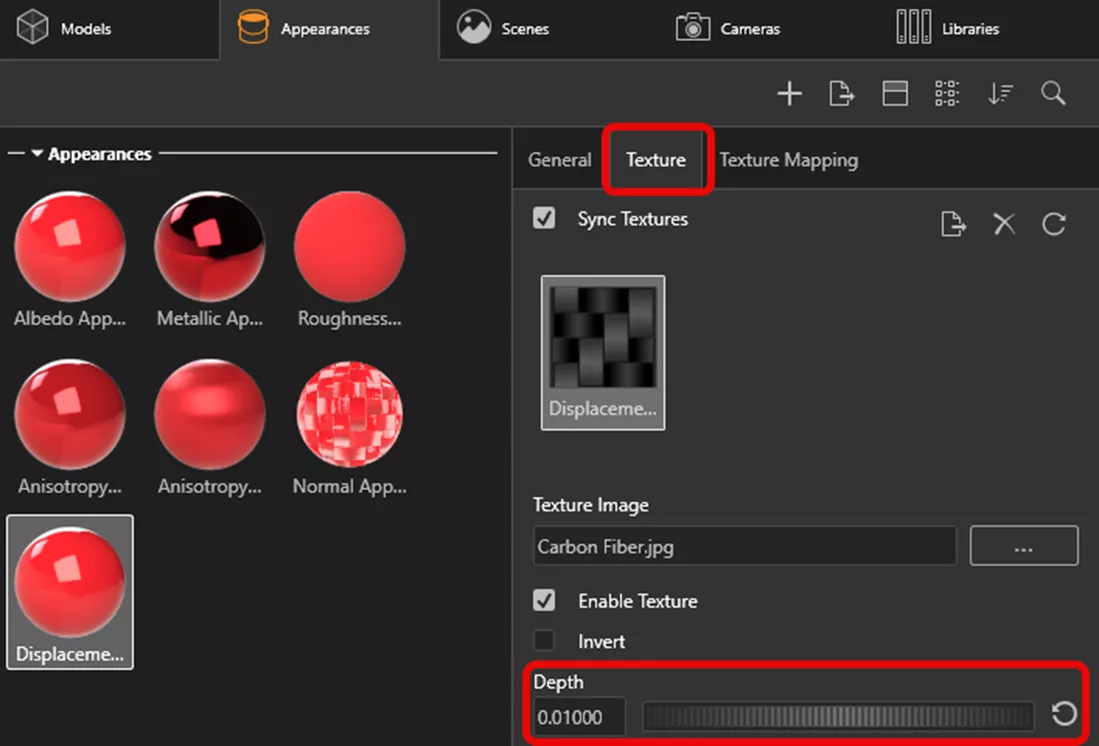

此外，模型 / 表面的位移幅度需在纹理选项卡的深度区域调整。本例中我设置较小的深度值 0.01，用于展示位移参数与深度设置的效果。

半透明度（Translucency）

回到小数数值型参数，半透明度无需图像输入。

半透明度用于控制光线穿透表面的程度，常用于模拟人体皮肤、植物叶片等逼真外观。

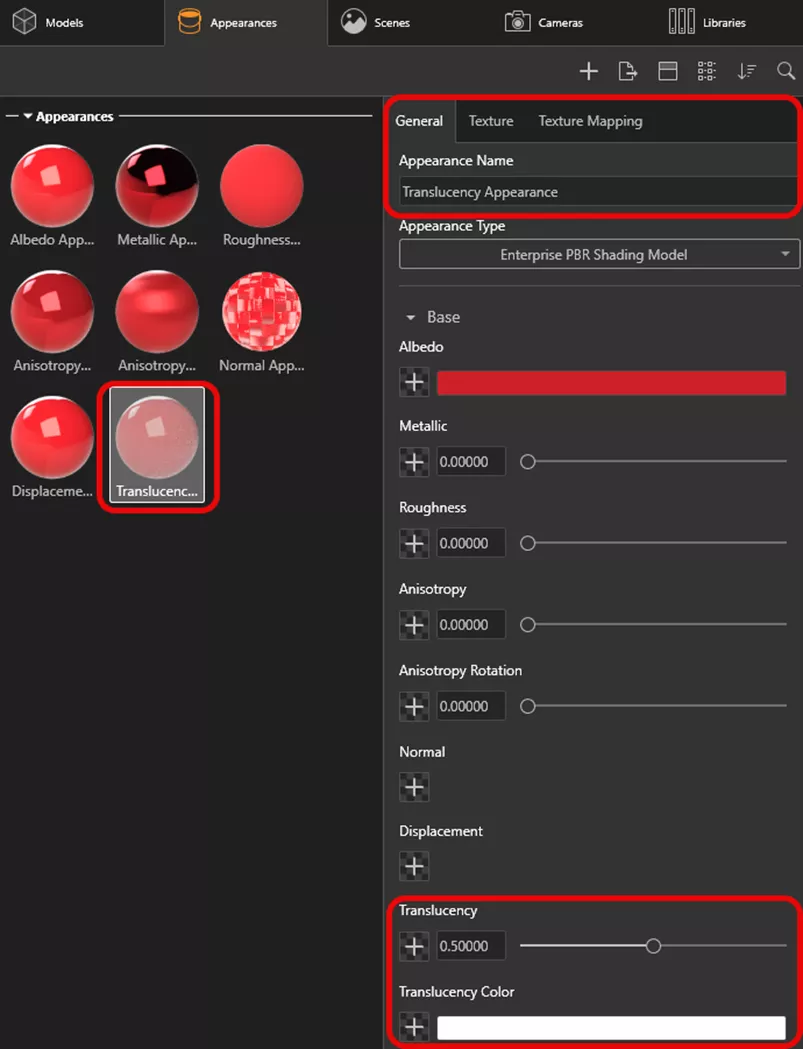

本例中将半透明度设为 0.5，取值范围 0–1。

注意：半透明度开关下方有半透明颜色选项，我保留默认设置，使其匹配场景中光照的颜色与色温。

透明度（Transparency）

透明度与半透明度的区别：

透明度：光线无散射、无漫射直接穿透材质（类似透明玻璃）。

半透明度：光线可穿透但会发生散射，背面呈现模糊效果（类似磨砂玻璃）。

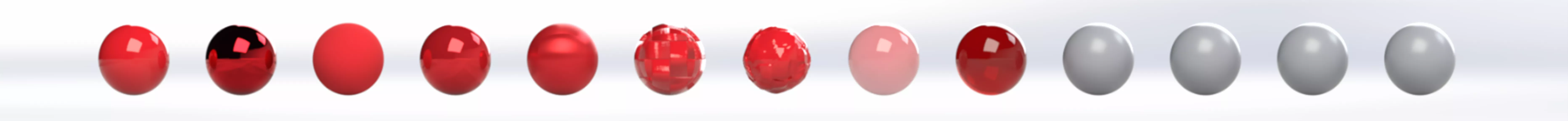

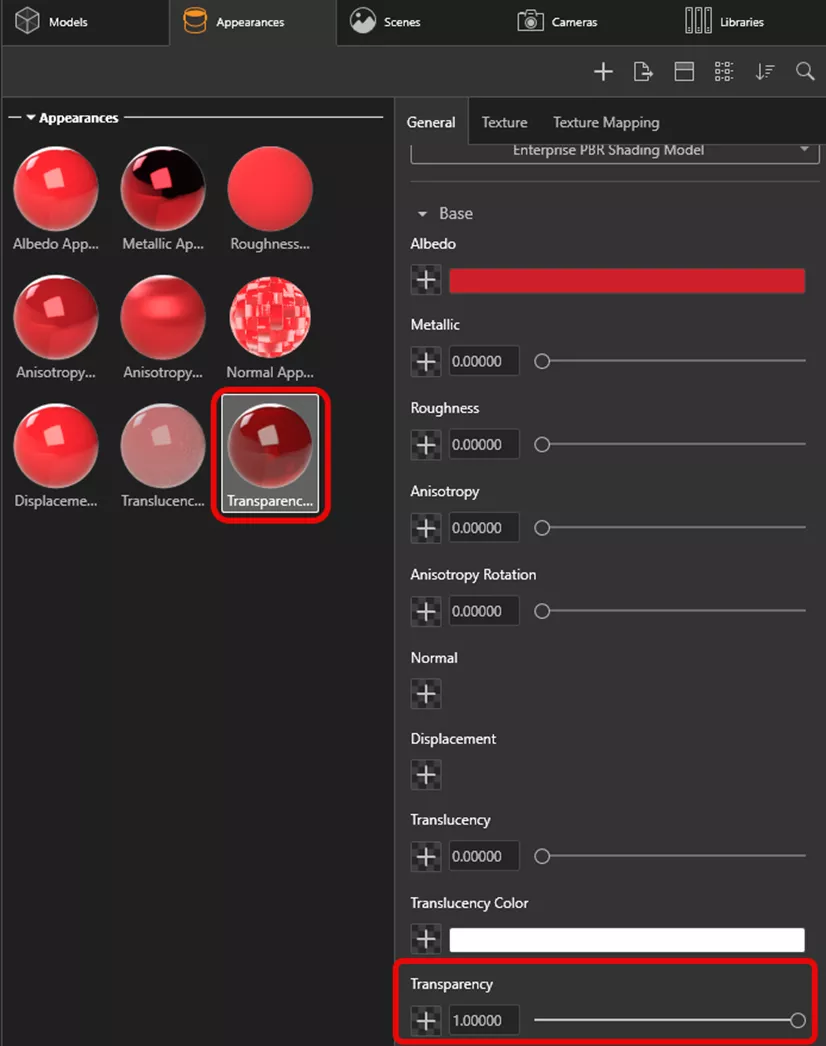

在 SOLIDWORKS Visualize 中，透明度参数控制外观的通透程度，本例结合消防车红反照率，使透明效果带有红色色调。

裁切不透明度（Cut-Out Opacity）

如果你曾为照片去除背景，一定熟悉棋盘格背景 —— 即阿尔法通道。SOLIDWORKS Visualize 中的裁切不透明度参数原理与此一致。

使用方式有两种：

输入 0–1 小数数值：0 为完全不可见，1 为完全不透明。

使用灰度图像作为纹理控制。

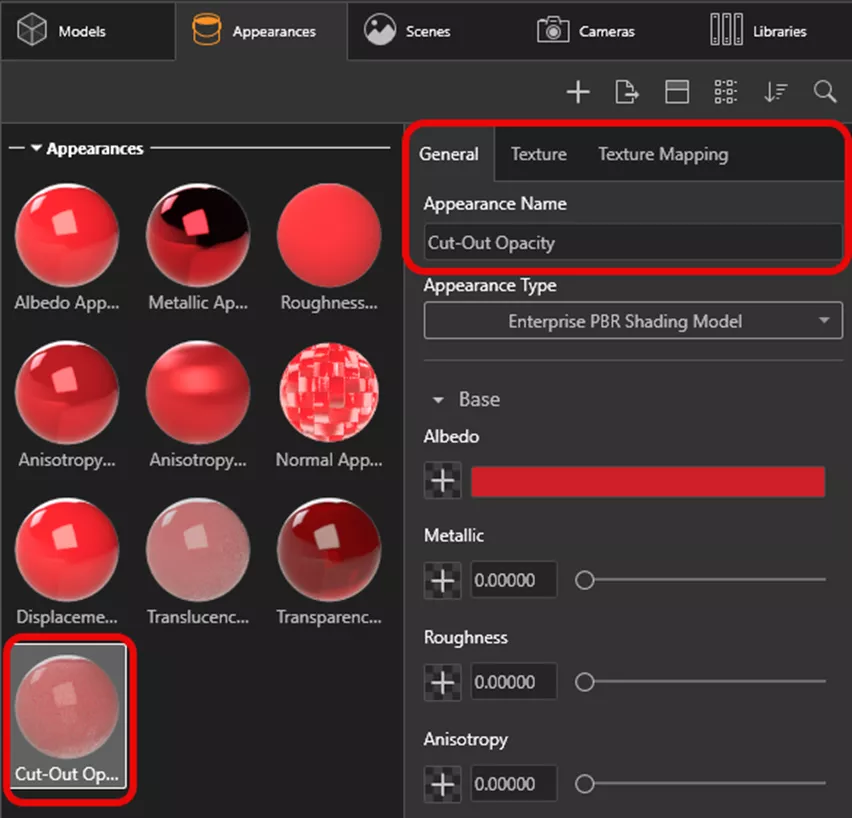

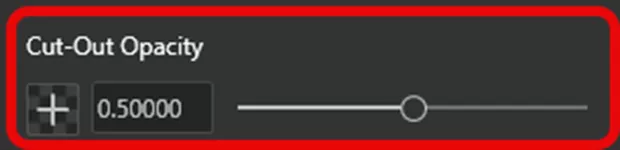

本例中使用裁切不透明度值 0.5 演示效果。

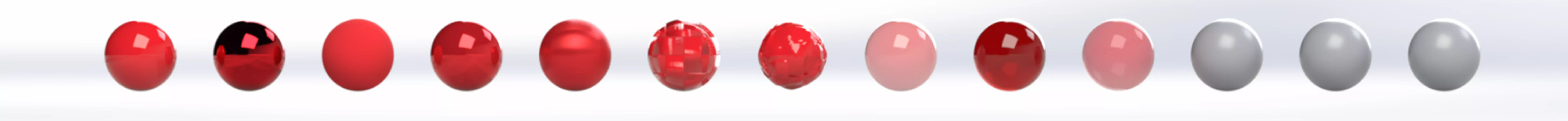

可以看到，半透明度与裁切不透明度参数的效果非常接近。

高光（Specular）

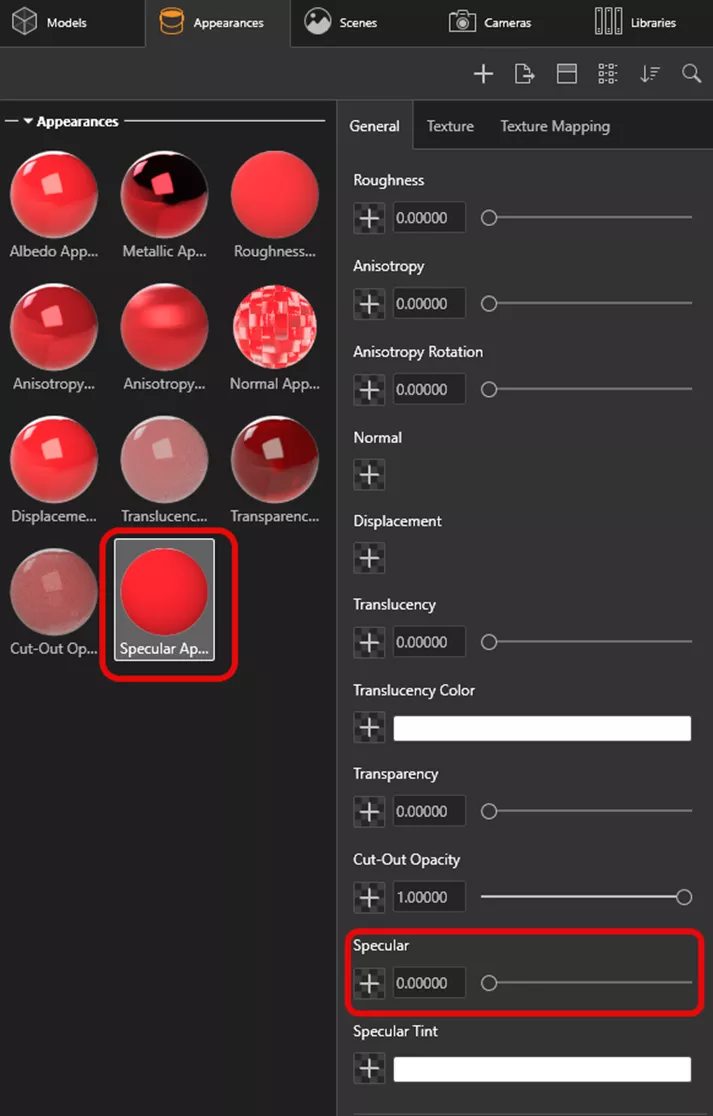

高光参数与高光色调参数配合使用。在 Visualize 中，高光用于控制非金属表面的反射强度，取值范围 0–1，默认值为 1。

0：完全无反射（如混凝土、纸板等哑光材质）

1：高反射表面

高光值设为 0 时，模型呈现出比粗糙度参数更明亮的哑光效果，两者在部分场景下可近似互换使用。

高光色调（Specular Tint）

如前所述，高光色调与高光参数配合使用，用于控制非金属外观的镜面反射颜色。

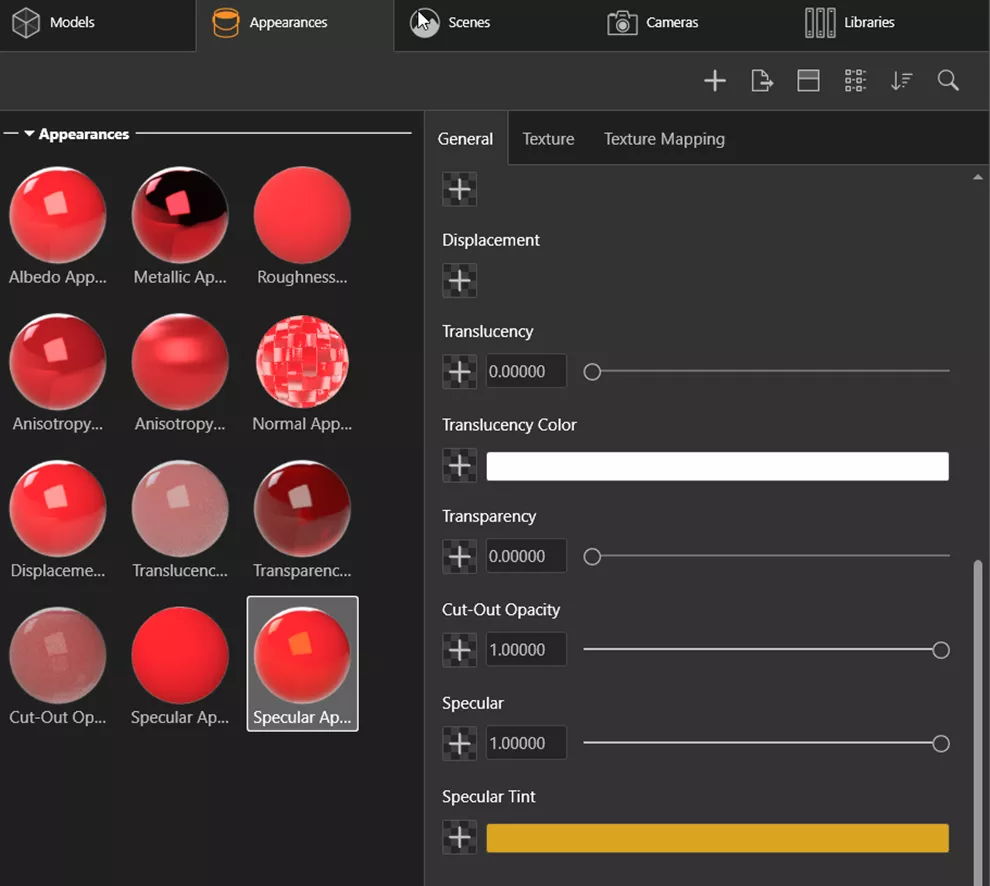

本例中使用金盏花黄的 RGB 值 [218, 165, 32] 作为反射色调。为让模型呈现反射效果，将高光参数设为 1，点击高光色调下方的颜色条，输入该 RGB 值即可。

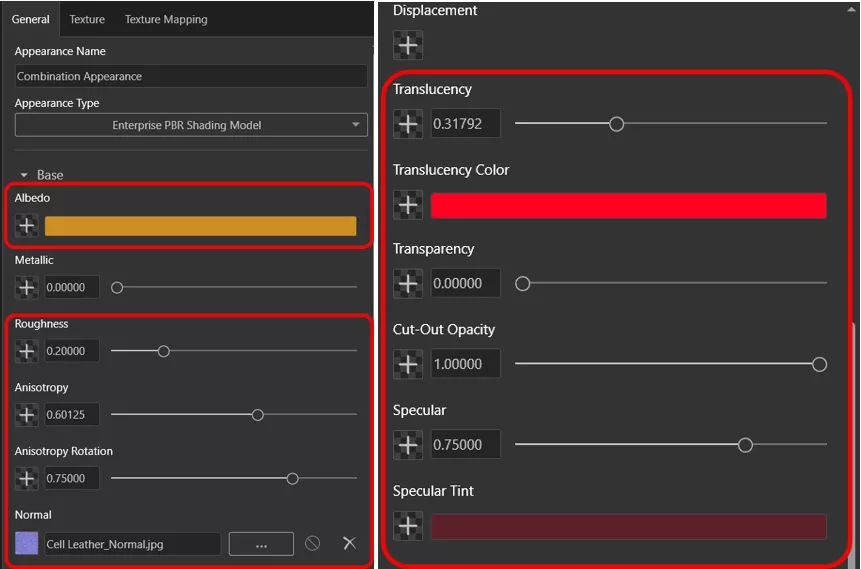

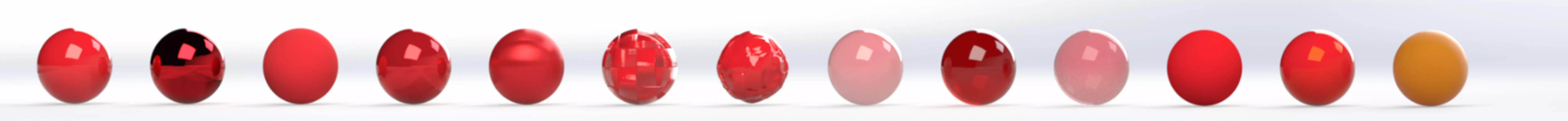

我用最后一个球体组合多项参数，制作出类似橙色皮肤的外观，参数设置如下：

反照率：橙色

金属度：0.00000

粗糙度：0.20000

各向异性：0.60125

各向异性旋转：0.75000

法线：Cell Leather_Normal.jpg

位移：无

半透明度：0.31792

半透明颜色：默认

透明度：0.00000

裁切不透明度：1.00000

高光：0.75000

高光色调：自定义

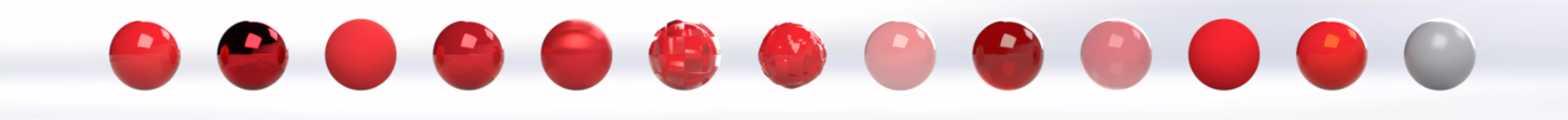

这些参数可以无数种方式组合，生成高度逼真的写实外观。

感谢阅读我们在DSPRB基础参数组的讨论。你还可以查看Visualize栏目的更多教程和技巧。此外，加入问答社区，参与讨论，并回答其他SOLIDWORKS用户的问题。
