Abaqus转子动力学｜生成轴心轨迹图涡动模态后处理工具【插件】免费下载

Abaqus/CAE 插件：由转子动力学分析结果生成轴心轨迹图工具免费下载

本 Abaqus 插件面向旋转机械、转子动力学仿真工程师，**用于从稳定性分析、频率响应稳态动力学 odb 结果中自动生成轴心轨迹图，识别涡动模态**，适用于汽轮机、电机转子、旋转轴系仿真后处理；最低支持 Abaqus 6.12 及以上版本。

插件功能与转子动力学适用场景

插件解决转子动力学后处理痛点

转子动力学仿真中，轴心轨迹图是识别涡动模态的重要手段。原生 Abaqus 需要手动提取节点位移数据绘制轨迹，操作繁琐。本插件读取 odb 输出数据库，自动生成轴心轨迹 PNG 图像，支持单帧、多帧批量出图，可放大轨迹尺寸，输出高分辨率轨迹图片；附件同时提供两套 inp 示例算例`example1_rotor.inp`、`example2_rotor.inp`供参考学习。

前置 odb 分析步要求：

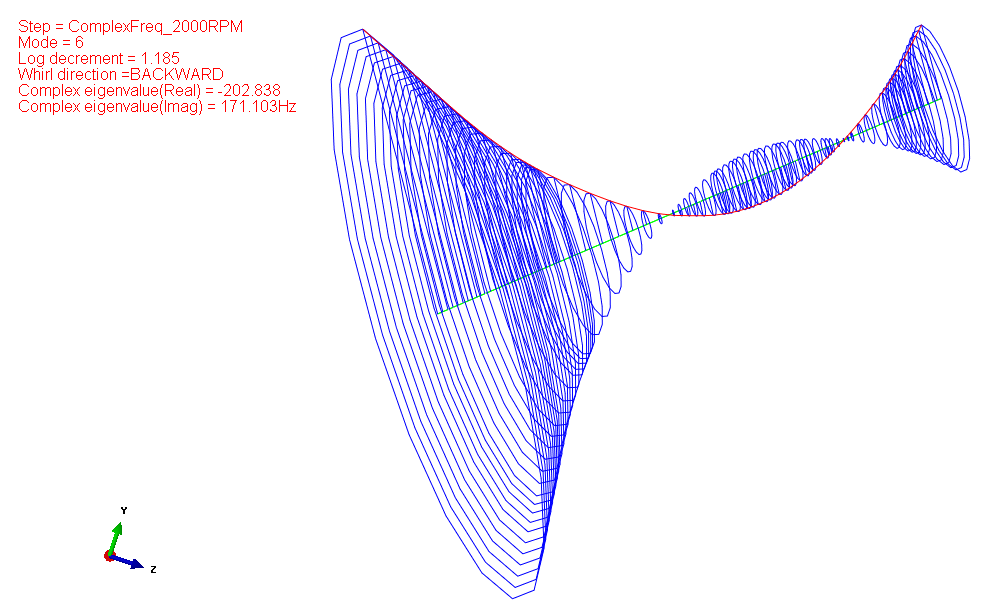

1. 稳定性分析（复频率提取分析步），或

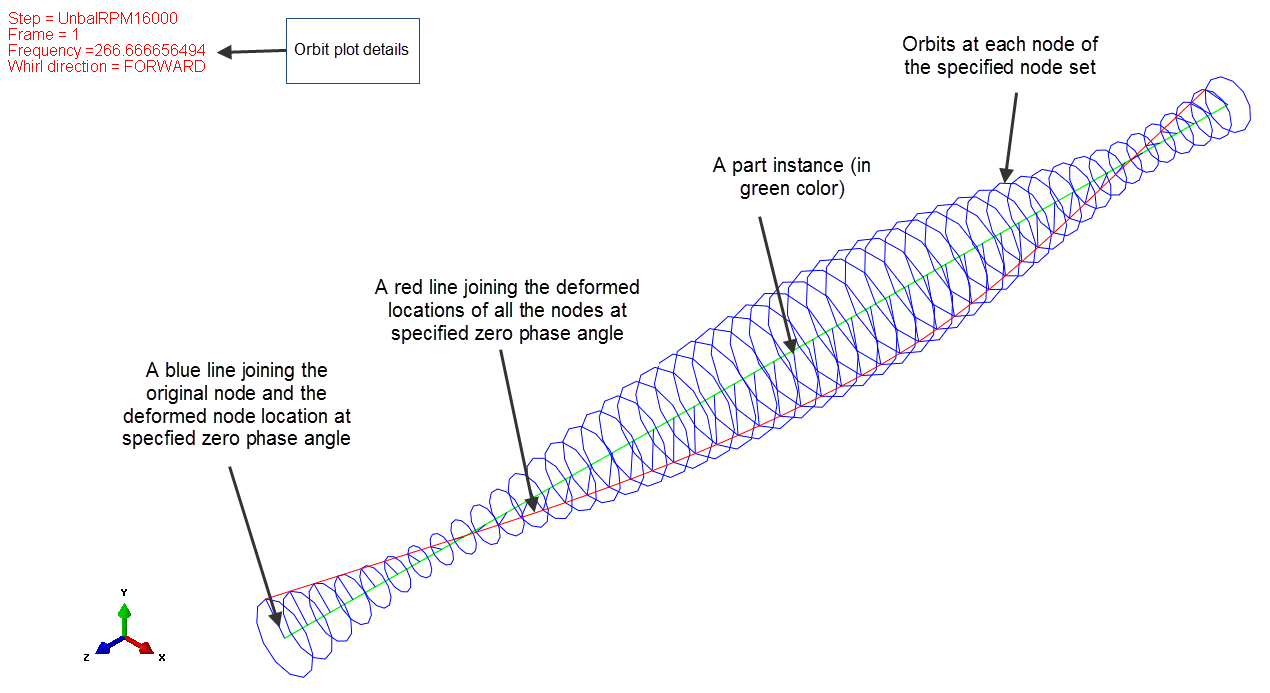

2. 稳态动力学（直接法 / 子空间法频率响应分析步）

> 需要施加转速载荷产生陀螺效应，支持以下载荷类型任意一种：

*DLOAD` 类型 ROTDYNF、CENTRIF、CORIO

`*TRANSPORT VELOCITY`迁移速度

拓展参考转子动力学官方文档：[3ds 知识库‑转子动力学资料]

Windows / Linux 插件完整安装部署

 ⚠️外部第三方插件禁止安装写入 Abaqus 软件安装目录内部。

>解压压缩包放到以下任一`abaqus_plugins`目录，文件夹不存在需要手动新建。

1. 用户个人目录：`home_dir\abaqus_plugins\`（仅当前操作系统用户）

2. 当前工作目录：`current_dir\abaqus_plugins\`仅本次会话生效

公共服务器多用户环境部署

通过`abaqus_v6.env`或`custom_v6.env`配置环境变量`plugin_central_dir`指向公共共享目录，全部服务器账号均可调用插件。

Windows 示例：`plugin_central_dir = '\\fileServer\share\AbaqusPlugins'`

- Windows 平台：右键压缩包，WinZip → 在此解压

- Linux 终端：`unzip Orbit_Plot_Plug‑in.zip`

解压产出文件夹`abq_OrbitPlot` + 脚本`orbitPlot_plugin.py`；目录结构错误插件将无法正常加载。

插件 GUI 完整操作使用流程

1. 在 Abaqus/CAE 可视化模块，打开转子动力学 odb 结果文件。

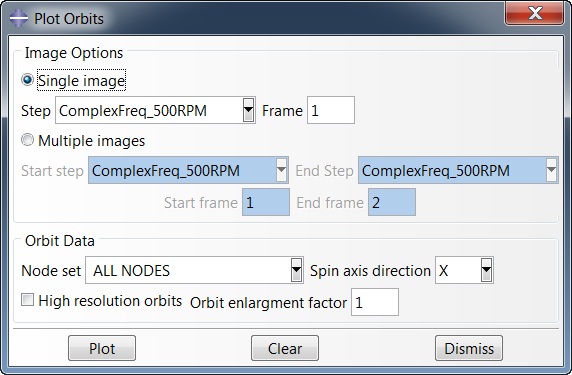

2. 顶部菜单：【插件 (Plug‑ins)】→【工具 (Tools)】→【绘制轴心轨迹图 (Plot Orbits...)】调出对话框。

3. 输出模式：

   - 【单张图像 (Single image)】：指定单个分析步、帧生成一张轴心轨迹 PNG；

   - 【多张图像 (Multiple images)】：输入起止分析步、帧编号，批量生成一系列轨迹图片。

4. 输出路径：图片自动保存至工作目录下`orbitPlotImages`文件夹；文件夹已存在不会删除原有内容，重名图片会直接覆盖。命名格式`Step_分析步名称_Frame_帧编号.png`。

5. 选择【节点集 (Node set)】指定需要输出轨迹的转子节点；

6. 设置【旋转轴方向 (Spin axis direction)】，仅支持全局 X/Y/Z/-X/-Y/-Z；

7. 设置【轨迹放大系数】放大轨迹显示尺寸；需要高清结果勾选【高分辨率轴心轨迹】；

8. 点击【绘图 (Plot)】生成轨迹图；【清除 (Clear)】清除视口中轨迹。

图像也可以手动通过菜单【文件】‑【打印】二次保存。

插件限制条件与故障排查 FAQ

插件性能与单元类型约束说明

1. 硬性限制：插件仅支持梁单元构建的部件实例，实体单元模型不支持。

2. 节点集节点数量越大，插件运行性能下降明显；勾选高分辨率会进一步增加运算耗时。

3. 旋转轴只能选择全局坐标轴，不支持自定义局部坐标系。

FAQ 问答板块

Q1：打开插件没有绘图结果，odb 需要什么分析步？

A1：odb 必须包含复频率提取稳定性分析步，或者稳态动力学频率响应分析步，同时施加转速陀螺效应载荷。

Q2：实体转子模型，插件可以生成轴心轨迹吗？

A2：插件仅支持梁单元模型，实体单元部件实例不支持本插件。

Q3：导出的轴心轨迹图片找不到？

A3：图片保存在Abaqus 启动工作目录，不是 odb 文件存放目录，文件夹名称`orbitPlotImages`。

Q4：勾选高分辨率之后插件运行特别慢？

A4：高分辨率模式生成大量标注对象，节点数量多会显著变慢，非必要不开启。

Q5：Linux 图形环境下插件菜单看不到怎么办？

A5：核对解压目录名称；检查`plugin_central_dir`路径；完全关闭 Abaqus 全部进程，重新启动 CAE。

> 备注：本为仿真辅助后处理插件，仿真结果请工程师结合算例自行校核；仅供学习研究使用。

> 版本修订：V1.1‑1（2012‑12‑31）；V1.1‑2（2013‑04‑05 新增旋转轴方向下拉）
