Abaqus/CAE：管理分析步相关对象【插件】_免费下载

Abaqus/CAE 插件：管理分析步相关对象 传递特征管理器工具免费下载

本 Abaqus 插件别名Propagating Feature Manager 传递特征管理器，面向做多分析步仿真的有限元工程师；在统一对话框中集中管理载荷、边界条件、相互作用、场输出请求、预定义场，批量完成创建、编辑、删除、抑制、恢复、激活 / 取消激活，大幅提升多分析步模型前处理效率；最低支持 Abaqus6.11 及以上版本。

插件功能与仿真适用场景

插件解决多分析步对象管理痛点

原生 Abaqus/CAE 需要在载荷、相互作用、分析步各个模块来回切换，逐个维护每个分析步的边界、载荷、输出请求；多分析步模型对象繁多，操作繁琐易错。本插件提供统一管理器界面，一站式维护全部传递特征对象。

适用场景：多载荷工况迭代仿真、扰动分析步、多分析步载荷开关控制、批量管理场输出请求。

Windows / Linux 插件完整安装部署

外部第三方插件，支持 4 种安装路径，目录不存在手动新建`abaqus_plugins`。

1. `abaqus_dir\code\python\lib\abaqus_plugins\`软件根目录

2. `abaqus_dir\abaqus_plugins\`软件根目录

3. `home_dir\abaqus_plugins\`用户个人目录

4. `current_dir\abaqus_plugins\`当前工作目录

公共服务器多用户环境部署

通过`abaqus_v6.env`配置环境变量`plugin_central_dir`指向公共共享目录，全部服务器账号均可调用插件。

> Windows 示例：`plugin_central_dir = r'\\fileServer\sharedDirectory'`

‑ Windows：右键压缩包 WinZip 在此解压

‑ Linux 终端：`unzip statusTable.zip`

解压产出文件夹`abq_StatusTable` + 脚本`statusTable_plugin.py`；目录结构错误插件将无法加载。

Propagating Feature Manager 插件 GUI 操作流程

1. 打开 Abaqus/CAE 模型，切换装配 / 相互作用 / 载荷 / 分析步任一模块。

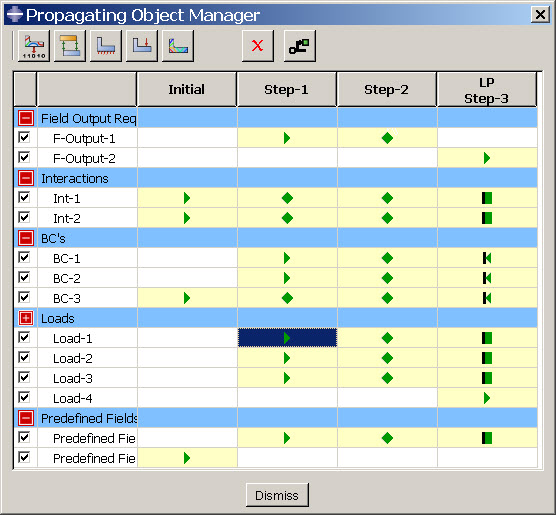

2. 菜单【插件 (Plug‑ins)】→【工具 (Tools)】→【传递特征管理器 (Propagating Feature Manager)】调出对话框。

3. 双击蓝色高亮行列：创建特征；双击黄色高亮行列：编辑指定分析步内特征。

4. 复选框勾选 / 取消：执行抑制 (Suppress)/ 恢复 (Resume)，被抑制行会显示灰色。

5. 右键行列表单：删除对象；执行激活 / 取消激活。

6. 顶部按钮：显示、隐藏扰动分析步；加减图标折叠展开同一对象下全部子特征。

⚠️关键操作约束：做激活 / 取消激活时，禁止多选列；初始分析步对象不可编辑；预定义场不支持激活 / 取消激活。

Created
Propagated
Modified
Deactivated	None
No Longer Active	None
Built Into Base State
Propagated From Base State

插件硬性限制条件与故障排查 FAQ

插件操作关键约束说明

1. 如果模型包含数量庞大的分析步对象，插件会出现运行卡顿性能下降。

2. 除激活 / 取消激活，插件不能修改对象其余参数。

3. 初始分析步里面的对象，插件不支持编辑。

4. 预定义场对象不支持激活、取消激活操作。

FAQ 问答板块

Q1：插件菜单找不到传递特征管理器怎么办？

A1：核对解压目录名称，检查`plugin_central_dir`路径；完全关闭 Abaqus 全部进程重启 CAE。

Q2：执行激活取消激活时报错？

A2：该操作不允许多选列，一次只操作一列；初始分析步对象不可编辑。

Q3：预定义场对象为什么无法做激活取消激活？

A3：插件功能限制，预定义场不支持激活 / 取消激活，仅支持创建编辑删除抑制恢复。

Q4：模型有上百个载荷、相互作用，插件打开很卡？

A4：对象数量巨大会带来性能开销，可以分批次筛选、减少界面同时加载对象数量。

Q5：Linux 图形环境可以运行插件吗？

A5：GUI 插件，必须在 CAE 图形界面，纯命令行内核模式无法调用。

备注：本工具为前处理辅助插件，修改完对象务必人工复核模型树状态；仅供学习研究使用，详细条款参考达索官方知识库文档。
