问题

如何在 Abaqus/CAE 中通过导入 Eblade 的点云数据来创建翼型零件？

（以下内容适用于 Abaqus 6.10 及更高版本）

下方附件提供实现该功能的 Abaqus/CAE 插件应用程序。该插件可以导入、读取 Eblade 数据并据此生成零件。

安装方法

安装该插件，请将附件压缩包保存至以下任一目录：

1. `abaqus_dir\abaqus_plugins`，其中`abaqus_dir`为 Abaqus 软件根目录

2. `home_dir\abaqus_plugins`，其中`home_dir`为用户主目录

3. `current_dir\abaqus_plugins`，其中`current_dir`为当前工作目录

注意：若目标路径下不存在`abaqus_plugins`目录，需要手动新建该目录。

也可使用插件目录`plugin_dir`；该目录由环境配置文件`abaqus_v6.env`内环境变量`plugin_central_dir`指定。若`plugin_central_dir`指向的目录挂载在站点全部用户均可访问的文件系统中，便可将插件存放至此公共路径，供站点内所有用户使用。示例：

> `plugin_central_dir = r'\\fileServer\sharedDirectory'`

Windows 平台：右键压缩包文件，选择 WinZip → 在此解压。

Linux 平台：在命令行输入 `unzip createAirfoilPart.zip`。

解压后将得到文件夹`abq_AirfoilPart`与文件`airfoilPart_plugin.py`。

注意：若未按上述流程操作，插件将无法正常工作。

使用方法

该插件需要 Eblade 数据文件（`.dat`格式）。其中一份数据作为基准结果，另一份作为测试结果；差值的计算方式为基准结果减去测试结果。

切换至零件模块，依次选择【插件 (Plug‑ins)】→【工具 (Tools)】→【创建翼型零件 (Create Airfoil Part...)】，调出对应对话框。

在【数据文件 (Data file)】输入框中输入或者选取数据文件名称。如果需要进行几何剖分，请勾选【剖分数量 (Number of partitions)】旁的复选框；剖分将在零件上均匀生成。

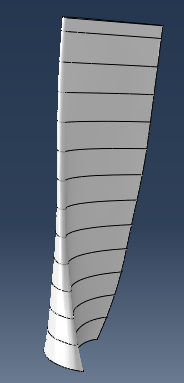

下方附件提供一份示例数据文件。使用该示例数据文件，并设置 12 份剖分选项运行插件，即可得到与下图样式相近的零件。

注意事项

存在可视化渲染问题：Abaqus/CAE 无法正确渲染小平面，该问题属于小平面渲染的固有限制。

版本修订记录

2011‑08‑12 发布版本 1.1‑1

免责声明

本文所附附件受特定使用条款约束，请参阅：[https://support.3ds.com/knowledge]获取详细信息。
