Abaqus/CAE CreatePartsFromCells 插件：从已有三维零件选取单元生成新零件工具免费下载

本 Abaqus `CreatePartsFromCells`前处理插件面向有限元仿真工程师，从已有三维零件中选取部分单元，自动生成两套新零件：选中单元零件、未选中单元零件，原始零件保持不变；用于处理网格不兼容界面，手动设置面对面绑定约束；最低适配 Abaqus6.9 及以上版本。

插件功能与仿真适用场景

插件解决网格不兼容绑定约束建模痛点

当零件相邻区域网格划分技术不兼容时，CAE 自动生成的绑定约束主从面不可控。使用该插件拆分单元得到独立零件，工程师可以自主指定主面、从面，交互式创建面对面绑定约束。同时可以修复 SIR‑101103 缺陷：高低阶单元跨界面不会自动生成绑定约束的场景。

适用场景：网格不兼容界面拆分、自定义绑定约束、局部单元拆分隔离。

Windows / Linux 插件完整安装部署

解压`CreatePartsFromCells.zip`放到下面任意`abaqus_plugins`目录，目录不存在手动新建。

1. `abaqus_dir\abaqus_plugins\`软件根目录

2. `home_dir\abaqus_plugins\`用户个人目录

3. `current_dir\abaqus_plugins\`当前工作目录

公共服务器多用户环境部署

通过`abaqus_v6.env`配置`plugin_central_dir`公共共享目录，全部服务器账号均可调用插件。

Windows 示例：`plugin_central_dir = r'\\fileServer\sharedDirectory'`

‑ Windows：右键压缩包 WinZip 在此解压

‑ Linux 终端：`unzip CreatePartsFromCells.zip`

解压产出文件夹`abq_CreatePartsFromCells` + `createPartsFromCells_plugin.py`脚本；目录错误插件工具栏不会出现。

插件 GUI 完整操作使用流程

1. 切换进入零件模块，出现工具栏图标【通过选取单元创建零件 (Create Parts By Picking Cells)】。

2. 点击图标，在原始三维零件上框选、拾取需要的单元。

3. 确认选取，插件生成两个全新零件。

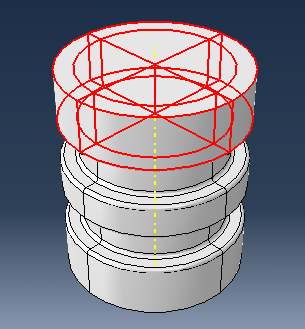

图 1：三维零件上被选取的单元

图 2：由被选取单元生成的新零件

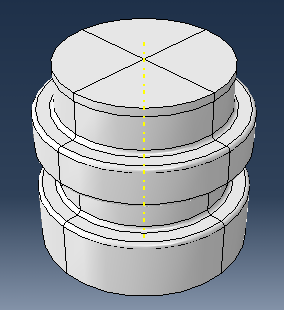

图 3：由未被选取单元生成的新零件

插件生成零件命名规则说明

 - 选中单元零件命名：`<原始三维零件名称>_picked_<计数>`

 - 未选中单元零件命名：`<原始三维零件名称>_notPicked_<计数>`

 原始零件不会被修改；新零件名称输出在 CAE 消息提示区。

插件硬性限制条件说明

1. 插件仅可以处理已经划分单元的三维零件，无单元几何零件无法使用。

2. 原始零件单元数量巨大，插件运行速度会明显下降。

3. 程序缺陷 SIR‑101103：6.11‑1 之前版本，跨界面一阶、二阶同形状单元不会自动生成绑定约束，可使用插件手动拆分处理；该缺陷在 6.11‑1 修复。

版本修订记录

‑ 2010‑09‑22 发布版本 1.1‑1

故障排查 FAQ & Abaqus 网格约束相关学习资源

FAQ 问答板块

Q1：零件模块找不到【通过选取单元创建零件】工具栏图标？

A1：核对解压目录名称，检查`plugin_central_dir`路径；全部关闭 Abaqus 进程重启 CAE。

Q2：导入几何没有划分单元，插件可以运行吗？

A2：不行，插件只支持已经存在单元的三维零件。

Q3：单元数量很多，插件执行很慢怎么办？

A3：尽量拆分操作，避免一次性处理超大数量单元。

Q4：原始零件会被插件修改删除吗？

A4：原始零件保持原样，只生成两份新的拆分零件。

Q5：Linux 图形环境可以运行插件吗？

A5：GUI 插件，必须 CAE 图形界面；纯命令行内核模式不可调用。

备注：本工具为前处理辅助插件；拆分生成零件、绑定约束设置务必工程师人工复核；仅供学习研究，详细条款参考达索知识库文档。
