SOLIDWORKS自定义属性分类打包脚本【插件】

注意：脚本仅用于品鉴,请不要用于生产环境

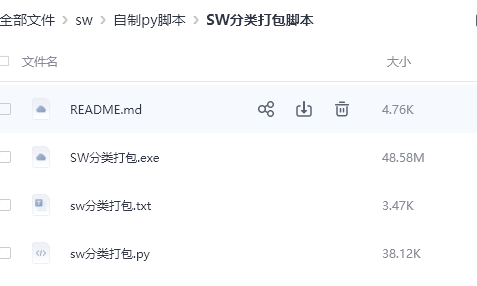

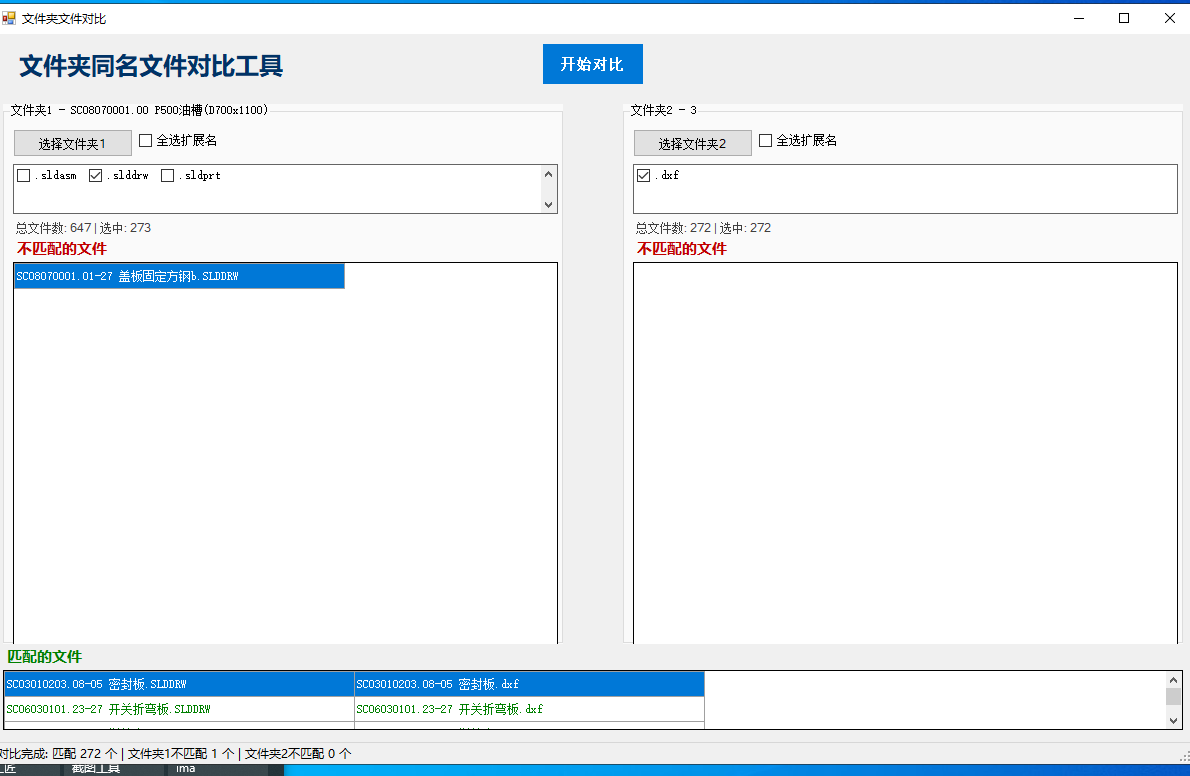

readme.md是使用教程

exe是打包的文件,win10能用

txt是喂给ai的关键字

py是源文件

使用要求：增加c#重构版本,要求.net8.0

python脚本名称::solidworks分类打包脚本

说明:solidoworks二次开发的python脚本,用于将用户solidworks文件按自定义属性进行分类打包.

遍历待处理文件夹内所有零件和装配体,抓取自定义属性去结果文件夹建立同值的文件夹,之后将同名工程图转换的dxf文件存放到对应属性文件夹下

功能需求:

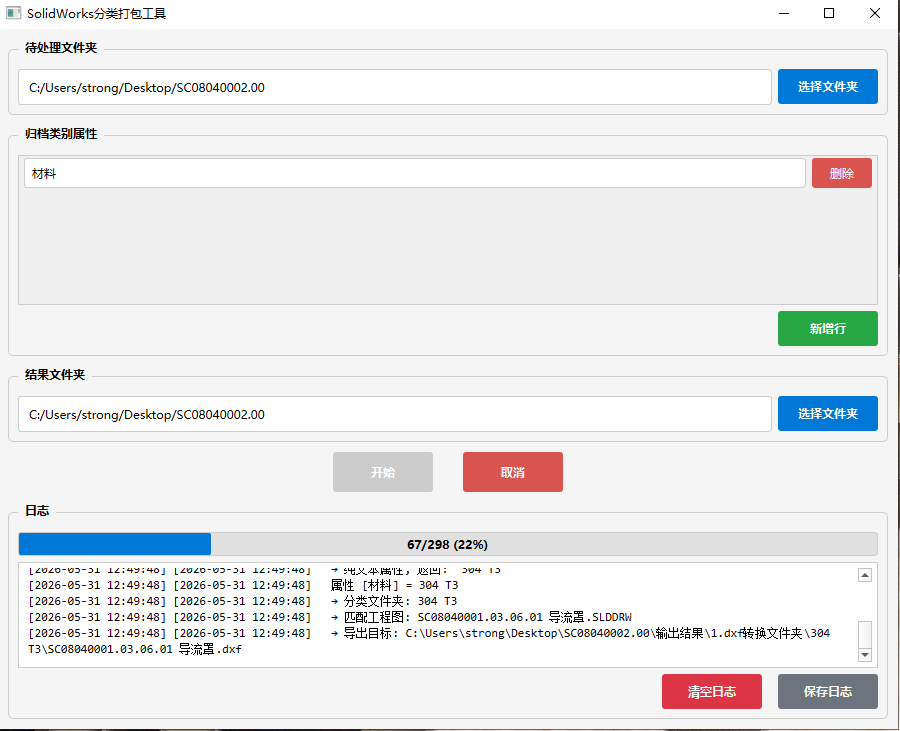

pyside6制作GUI.

UI第一区域:待处理文件夹选择框及选择按钮.

选择框用于显示文件夹地址, 选择按钮控制文件夹选择

程序遍历待处理文件夹里面的.sldprt文件和.sldasm文件

UI第二区域为”归档类别属性”区域

让用户设置的自定义属性,程序抓取该自定义属性,作为值.自定义属性获取的是评估的值

属性抓取只采用通用方法.

抓取为空值时候,放入未分类文件夹(替换其他)

实际排列如下

自定义属性          逻辑操作         行操作

   材料                 并           删除

   规格                 并           删除

      新增行

自定义属性由用户输入,值为空时候报错.自定义属性列填写相同时也报错(列内不为空,不相同)

删除按钮点击后删除该行

逻辑操作列,只有并操作

如果有多行,且值不同

用户设置了"材料""规格",程序抓取"材料"和"规格"值后,生成的结果文件夹命名为"材料值+规格",将符合的dxf文件放入其中,抓取值判断逻辑保持程序不变.

UI第三区域,为文件格式勾选

▢dxf            ▢pdf          ▢x_t

▢dxf 勾选对应生成  1.dxf转换文件夹   维持原转换逻辑及文件夹结构逻辑

▢pdf 勾选对应生成  2.pdf转换文件夹   将.slddrw转换为.pdf,维持与dxf文件夹结构逻辑

▢x_t 勾选对应生成  3.x_t-out    将.sldprt和.sldasm转换为.x_t,维持与dxf一致文件夹结构

允许多选

UI第四区域为结果文件夹选择框及选择按钮

选择框用于显示文件夹地址, 选择按钮控制文件夹选择

如未选择,则默认为待处理文件夹设为结果文件夹

UI第五区域为两个按钮,开始按钮和取消按钮

开始按钮,程序开始执行

取消按钮.程序终止执行.

ui第六区域为日志区域,输出全部日志,有日志保存按钮,保存为txt,文件名让用户输入.在日志区上面增加进度条

程序执行

在结果文件内新建”输出结果”的文件夹,文件夹内默认生成文件夹如下:

输出结果文件夹

├──1.dxf转换文件夹

输出结果

按填写的自定义属性及关键字,在”1.dxf转换文件夹”内按抓取自定义属性新建文件夹,同名则不新建,将所有工程图转换成dxf后,按材料名称分文件夹放置,同名材料的dxf文件放如同一个文件夹

如从零件A.sldprt文件中抓取的自定义属性材料值为Q235A板T=2,则在"1.dxf转换文件夹"内新建"Q235A板T=2"文件夹,将零件A.sldprt同名的零件A.slddrw文件,导出成零件A.dxf,并存入"Q235A板T=2"文件夹

如从零件b.sldprt文件中抓取的自定义属性材料值为Q235A板T=2,则在"1.dxf转换文件夹"内已经存在"Q235A板T=2"文件夹,将零件B.sldprt同名的零件B.slddrw文件,导出成零件B.dxf,并存入"Q235A板T=2"文件夹

如从零件C.sldprt文件中抓取的自定义属性材料值为Q235A板T=3,则在"1.dxf转换文件夹"内没"Q235A板T=3"文件夹,则新建"Q235A板T=3",文件夹将零件C.sldprt同名的零件C.slddrw文件,导出成零件C.dxf,并存入"Q235A板T=3"文件夹

如从零件D.sldprt没有同名的.slddrw文件,跳过,下一个

保持整体文件程序不变,查找同名工程图时候,不区分大小写

文件夹结构参考如下

结果文件夹/

└── 输出结果/

    └── 1.dxf转换文件夹/

        ├── Q235A板T=2/

        │   ├── 零件A.dxf

        │   └── 零件B.dxf

        ├── Q235A板T=3/

        │   └── 零件C.dxf

        └── Q235A板T=4/

            └── xxxx.dxf

程序执行后,弹窗告知用户任务结束

整个程序运行采用静默方式.

去除自动保存,减少报错

把工程图文件名比对,不再区分大小写

各位可以用AI 进一步完善如：喂给ai的文字如下：

自定义属性由用户输入,值为空时候报错.自定义属性列填写相同时也报错(列内不为空,不相同)

删除按钮点击后删除该行

逻辑操作列,只有并操作

如果有多行,且值不同

用户设置了"材料""规格",程序抓取"材料"和"规格"值后,生成的结果文件夹命名为"材料值+规格",将符合的dxf文件放入其中,抓取值判断逻辑保持程序不变.

宏与使用的SW版本不兼容解决方法：在VB窗口 - 工具 - 引用 - 勾选自己的SW版本
