本 Abaqus `SetCurveRefinement`前处理插件面向有限元前处理工程师，一键批量设置当前模型内全部零件曲线细化等级，解决圆弧曲面显示成多边形的问题；最低适配 Abaqus6.7 及以上版本。

插件功能与仿真适用场景

插件解决曲线显示精度批量设置痛点

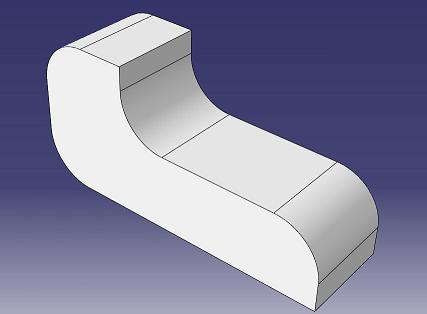

原生 Abaqus 需要逐个零件手动修改曲线细化等级，多零件模型操作繁琐；默认曲线细化等级偏低，圆弧会显示为多边形，影响几何查看与截图汇报。本插件支持批量选中零件，一键切换极粗 / 粗 / 中等 / 细 / 极细共 5 档曲线细化等级；V1.1‑2 版本新增装配重新生成能力。

适用场景：多零件装配统一调整几何显示精度，改善圆弧曲面显示效果，仿真报告截图预处理。

Windows / Linux 插件完整安装部署

解压`SetCurveRefinement.zip`放到下面任意`abaqus_plugins`目录，目录不存在手动新建。

1. `abaqus_dir\abaqus_plugins\`软件根目录

2. `home_dir\abaqus_plugins\`用户个人目录

3. `current_dir\abaqus_plugins\`当前工作目录

公共服务器多用户环境部署

通过`abaqus_v6.env`配置`plugin_central_dir`公共共享目录，全部服务器账号均可调用插件。

Windows 示例：`plugin_central_dir = r'\\fileServer\sharedDirectory'`

‑ Windows：右键压缩包 WinZip 在此解压

‑ Linux 终端：`unzip SetCurveRefinement.zip`

解压产出文件夹`curveRefinement` + `curveRefinement_plugin.py`脚本；目录错误插件菜单无法加载。

SetCurveRefinement 插件 GUI 完整操作使用流程

1. 在零件模块或者装配模块，菜单【插件 (Plug‑ins)】→【工具 (Tools)】→【设置曲线细化 (Set Curve Refinement)】调出对话框。

2. 插件自动列出模型内全部零件；使用【全部选中 / 全部取消选中】快速批量选择目标零件。

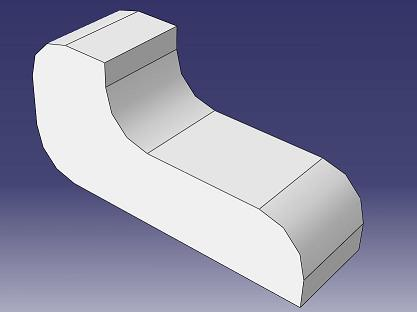

3. 在曲线细化面板选择细化等级：极粗 (Extra Coarse)、粗 (Coarse)、中等 (Medium)、细 (Fine)、极细 (Extra Fine)。

4. 点击【应用】或者【确定】执行设置。

装配重新生成功能说明

2011‑03‑09 发布的 1.1‑2 版本新增装配重新生成；修改零件曲线细化后，装配实例同步刷新显示效果。

版本修订记录

‑ 2009‑12‑12 发布版本 1.1‑1

‑ 2011‑03‑09 发布版本 1.1‑2，新增装配重新生成功能

故障排查 FAQ & Abaqus 几何显示相关学习资源

FAQ 问答板块

Q1：菜单找不到【设置曲线细化 (Set Curve Refinement)】怎么办？

A1：核对解压目录名称，检查`plugin_central_dir`路径；完全关闭 Abaqus 全部进程重启 CAE。

Q2：修改细化等级之后装配显示没有变化？

A2：确认使用 1.1‑2 版本，该版本具备装配重新生成；旧版本修改后需要手动刷新装配实例。

Q3：插件可以在零件 / 装配两个模块运行吗？

A3：零件模块、装配模块均支持调用。

Q4：批量设置完成，部分零件圆弧依旧多边形？

A4：确认零件被勾选选中；等级设置为极细 Extra‑Fine，若导入外部几何，也需要检查原始几何质量。

Q5：Linux 图形环境可以运行插件吗？

A5：GUI 插件，必须 CAE 图形界面；纯命令行内核模式不可调用。

备注：本工具为前处理辅助插件；曲线细化属于显示设置，不改变求解网格；设置完成复核几何显示效果；仅供学习研究，参考达索知识库文档。
