SOLIDWORKS二次开发高效插件ICTBox（第16期）：转换3D和2D

在设计与生产的衔接环节中，将3D模型转换为2D工程图、或将工程图转换为DWG/DXF/PDF格式是必不可少的工序。

SOLIDWORKS自带的Task Scheduler虽然提供了批量转换功能，但实际使用中"漏转"或者是”挂起”等待的情况时有发生——某些文件因为打开失败、格式兼容问题等原因被跳过，却没有被及时发现。

当发现漏转时，只能重新运行Task Scheduler或手动逐个补转，既影响了交期，又增加了重复劳动。

ICTbox下载：https://www.ict.com.cn/ruanjian/ICTBox.html

功能介绍

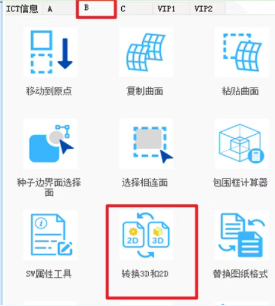

使用SOLIDWORKS二次开发的ICTBOX高效工具，可以通过【转换3D和2D】功能，进行批量转图。其作用类似于Task Scheduler，在Task Scheduler漏转时可以用于救急。

操作指南

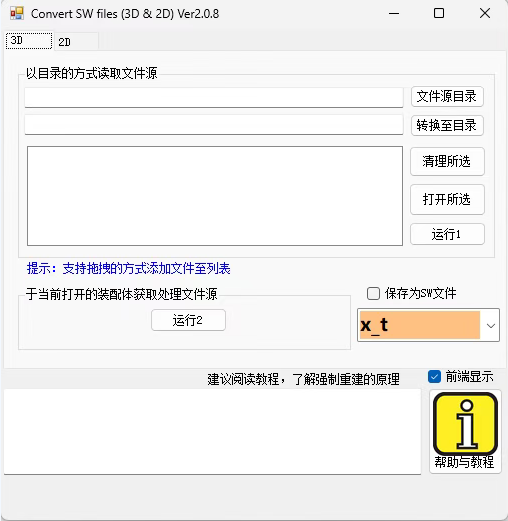

1、文件源目录： 读取该目录下的SOLIDWORKS文件

2、转换至目录： 设置转换结果保存的目录位置

3、运行： 将目录选择里的文件进行转图处理

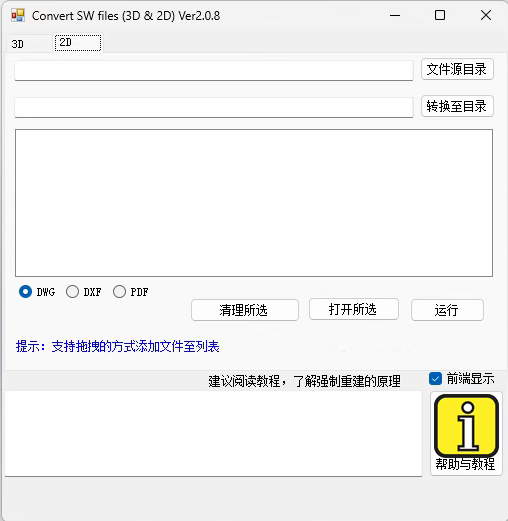

工程图2D处理（转DWG/DXF/PDF）：

除此之外，我们还对2D工程图文件也有批量处理的操作。

转换格式包括：DWG、DXF、PDF等。

总结

ICTbox的【转换3D和2D】是应对批量转图场景的可靠工具，特别是在Task Scheduler出现漏转时的有效补救方案。支持目录批量转换和按需拖动文件加入处理队列的两种模式，以及工程图输出为DWG/DXF/PDF，确保设计数据能完整、准确地传递到生产环节。
