每个单独的节点都必须有一个称为节点编号的数字标签，该标签是分配的 定义节点时。节点号必须为正整数，最大节点数 number allowed 为 999999999（有关 Integer Input 的信息，请参阅 Input Syntax Rules）。节点不需要连续编号。
Abaqus 模型可以根据零件实例的装配体进行定义（请参阅装配体定义）。在这样的模型中，所有节点都必须属于一个零件 Part 实例，或者在参考节点的情况下，连接到装配体。节点编号必须为 在零件、零件实例或装配体中唯一;但它们可以在不同的 parts 或 part 实例。

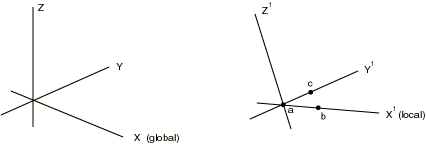

有时，在局部坐标系中定义节点坐标很方便，并且 然后将这些坐标转换为全局坐标系。您可以定义一个节点 坐标系;Abaqus 将平移并旋转本地 （X1,Y1,Z1） 坐标值复制到全局坐标系中。转型 在输入后立即完成，并将应用于输入的所有节点坐标，或者 在定义节点坐标系后生成。 该变换仅影响节点定义中节点坐标的输入。节点 不能使用坐标系定义： 有关应用载荷和边界条件的信息 - 请参阅变换的坐标系;或 有关应力、应变和单元截面力分量的输出 - 请参阅方向。 除了定义节点坐标系外，还可以定义单个节点或节点 在局部矩形、圆柱形或球形系统中设置（请参阅为节点坐标指定局部坐标系）。如果节点坐标系位于 效果，并为特定节点或节点集指定局部坐标系 定义，则首先根据本地系统转换输入坐标 在节点定义中指定，然后根据节点坐标系指定。 您可以通过指定 本地系统中的三个点：本地系统的原点（图 1 中的点 A），本地X1-轴（图 1 中的点 b）和(X1,Y1)本地系统位于本地 （或附近） 的平面Y1-轴（图 1 中的点 c）。 如果只给出一个点（原点），Abaqus 会假定您只需要翻译。如果只给出两个点，则方向 的Z1-axis 将与 z 轴相同;那 is、X1-axis 将投影到(X,Y)飞机。 要更改有效的节点坐标系，请定义另一个节点坐标 系统;要恢复为全局坐标系中的输入，请使用 Nodal 坐标系 定义，没有任何关联数据。 输入文件使用情况 使用以下选项定义节点坐标系： 例如，在下面的输入中，节点 1 到 3 在第一个 节点坐标系中，节点 4 和 5 在第二个节点坐标中定义 system，节点 6 和 7 在全局坐标系中定义： 在零件 （或零件实例） 定义中定义节点坐标系时，该 仅在该部件 （或部件实例） 定义中有效。其他 零件不受影响。 您可以指定本地 （X1,Y1,Z1） 坐标值，其中 随后可以根据给定的定位数据进行平移和/或旋转 实例（请参阅程序集定义）。指定要定义节点的局部坐标系
定义节点坐标系
SYSTEMXaXa, YaYa, ZaZa, XbXb, YbYb, ZbZbXcXc, YcYc, ZcZc
SYSTEM0, 0, 0, 5, 5, 5NODE1, 0, 0, 1
2, 0, 0, 2
3, 0, 1, 2SYSTEM2, 3, 4NODE4, 0, 0, 1
5, 1, 4, 0SYSTEMNODE6, 1, 0, 1
7, 0, 4, 2
在零件定义中定义节点坐标系
您可以通过指定节点编号和以下 定义节点。Abaqus 对除 轴对称模型，当节点的坐标必须作为径向和轴向 位置。有关方向定义的更多信息，请参阅约定。
在根据零件实例的装配体定义的模型中，在 零件 （或零件实例） 的局部坐标系。请参阅组件定义。
输入文件使用情况
NODE

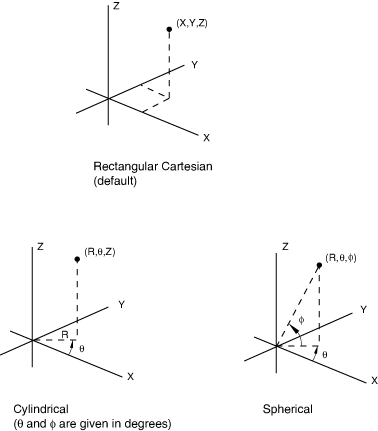

您可以指定局部矩形笛卡尔坐标、圆柱坐标或球坐标 system 用于特定节点定义。这些坐标系如图 2 所示。 此坐标系规范完全是节点定义的本地规范。由于 读取节点数据，将坐标转换为矩形笛卡尔坐标 马上。如果节点坐标系也有效（请参阅指定用于定义节点的局部坐标系），则这些坐标系是局部矩形 由节点坐标系定义的笛卡尔坐标，随后为 转换为全局笛卡尔坐标。 输入文件使用情况 使用以下选项指定矩形笛卡尔坐标中的节点坐标 system（这是默认值）： 使用以下选项指定圆柱形中的节点坐标 系统： 使用以下选项指定球面中的节点坐标 系统： 例如，以下几行定义节点编号 1，坐标为 （10cos20°， 10sin20°， 5.）在局部圆柱坐标系 （R，θ， Z）： 如果以下行出现在输入文件中上述节点定义之前， 节点 1 的坐标将首先转换为矩形笛卡尔坐标 坐标，然后更改为 坐标：从文件中读取节点定义
为节点坐标指定局部坐标系
NODE, SYSTEM=R
NODE, SYSTEM=C
NODE, SYSTEM=S
NODE, NSET=DISC, SYSTEM=C
1, 10., 20., 5.
SYSTEM2, 0, 2
