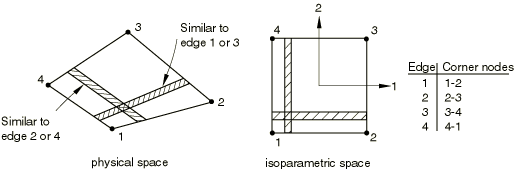

在三维壳单元和膜单元中定义钢筋

定义相对于默认投影局部坐标的倾斜钢筋 系统

要定义相对于默认投影局部坐标系的倾斜钢筋，您需要 指定包含钢筋的元素;每根钢筋的横截面积 A;壳体平面中的钢筋间距 s;钢筋在厚度方向上的位置（对于壳体 元素），从壳体的中间曲面测量（在 壳的正法线）;和角度α，以度为单位，位于默认的局部 1 方向和钢筋之间。有关默认投影局部变量的定义，请参阅约定 空间中表面上的方向。如果壳的厚度由节点定义 thicknesss （节点厚度） 中，钢筋在 Thickness Direction 将按节点定义的厚度比率进行缩放 thickness 设置为由截面定义定义的厚度。如果壳体的厚度 使用分布 （Distribution Definition） 定义时， 厚度方向上的钢筋位置按元素的比率进行缩放 Thickness 定义为默认 Thickness 的分布。正角α定义从局部方向 1 到局部方向 2 的旋转 元素的法线方向。例如，在膜中，以下数据将 得到图 4 所示的钢筋定义：A=0.05、s=0.1 和α=45.

当用户定义的局部方向定义不用于定义角度时 钢筋的方向和壳体的法线几乎平行于全局 1 轴，则局部 1 轴可能会在一个元素内或从一个元素中发生显著变化 到下一个（请参阅 约定）。

输入文件使用情况

使用以下选项可定义相对于默认投影的倾斜钢筋 三维壳单元中的局部坐标系：

REBAR, ELEMENT=SHELL, MATERIAL=mat, GEOMETRY=SKEW

使用以下选项可定义相对于默认投影的倾斜钢筋 一般膜元件中的局部坐标系：

REBAR, ELEMENT=MEMBRANE, MATERIAL=mat, GEOMETRY=SKEW

定义相对于用户定义的局部坐标系的倾斜钢筋

要定义相对于用户定义的局部坐标系的倾斜钢筋，请指定 包含钢筋的元素;横截面积 A， 每根钢筋;平面中的钢筋间距 s;的位置 厚度方向上的钢筋（仅适用于壳单元），从 壳的中间面（在壳的正法线方向上为正）; 和角度α，以度为单位，位于用户定义的 1 方向和钢筋之间。有关本地坐标 系统是根据用户定义的定义方向计算的，用于定义壳体中的钢筋 和膜。正角α定义从局部方向 1 到局部方向 2 的旋转 用户定义的法向。例如，在 shell 中，以下数据将 导致倾斜钢筋定义如图 5 所示：A=0.01;s=0.1;钢筋与 壳 midsurface=0.0;α=30.;，钢筋定义引用局部矩形 方向定义为使其 X 轴穿过该点 （−0.7071， 0.7071， 0.0），其 X-Y 平面包括 点 （−0.7071， −0.7071， 0.0），并围绕 3 方向。

输入文件使用情况

使用以下选项定义相对于用户定义的局部倾斜钢筋 三维壳单元中的坐标系：

REBAR, ELEMENT=SHELL, MATERIAL=mat, GEOMETRY=SKEW, ORIENTATION=name

使用以下选项定义相对于用户定义的局部倾斜钢筋 坐标系在一般膜元件中：

REBAR, ELEMENT=MEMBRANE, MATERIAL=mat,
GEOMETRY=SKEW, ORIENTATION=name
