通过填充两个边界之间的节点来创建节点

您可以通过填充两个边界之间的节点来创建节点。在这种情况下，您可以指定两个节点集，其成员形成边界，其之间沿每条线的间隔数边界节点，以及节点编号从第一个节点编号开始的增量 bound set 结束。

设 l 等于在两者之间创建的节点行数边界节点集;边界节点之间沿每条线的间隔数为然后由 $l + 1$ .

设 n 等于节点编号的节点编号增量在第一个 bound set end 处;对于每个节点（ $n_{{一个}_{我}}$ ）中，另一个边界节点集（ $n_{B_{我}}$ ）必须进行编号，以便 $(n_{B_{我}} - n_{{一个}_{我}}) / n$ 是一个整数。

使用定义区域边界的节点集，因为它们在节点填充定义（Node Fill Definition）显示在输入文件中：只有那些已添加到使用节点填充定义之前的集。已排序和未排序的节点集都可以是使用。尚未获得坐标的节点被假定位于原点 (0.,0.,0.).

通过此方法创建的节点位于两套。如果集合没有相同数量的节点，则较长的 set 被忽略。默认情况下，沿线的节点之间的间距是均匀的。

输入文件使用情况

NFILL

例

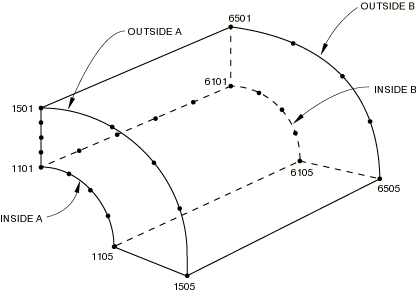

例如，图 8 显示了一个简单的四分之一圆柱模型。

图 8.填充三维区域。

四分之一圆（节点 1101-1105）、（节点 1501-1505）、（节点 6101-6105）和（6501-6505）已由直接指定它们的坐标或以增量方式生成它们。该区域为填充，方法是首先填充端点平面，然后将这些平面上的节点放入 Set，然后填充在这些集之间使用以下选项：INSIDEAOUTSIDEAINSIDEBOUTSIDEBAB

NFILL, NSET=A
INSIDEA, OUTSIDEA, 4, 100NFILL, NSET=B
INSIDEB, OUTSIDEB, 4, 100NFILLA, B, 5, 1000

将节点集中在一个边界或另一个边界上

您可以通过指定 b 将节点集中到一个边界或另一个边界，b 是沿每个边界的节点之间的相邻距离的比率当节点从第一个边界节点集移动到第二个边界节点时生成的节点行。

因此，如果 b 小于 1，则节点集中向第一边界节点集;如果 b 大于 1，则节点集中在第二个边界集上。b 的值必须为正数。

从第一个边界节点开始沿线的偏置间隔为 L、 $L / b$ , $L / b^{2}$ , $L / b^{3}$ , $L / b^{4}$ , $L / b^{5}$ , …（其中 L 是第一个区间的长度）。在 Abaqus/Standard 中，可以沿线的每个间隔或每秒应用偏差值 interval 的 Barrier S 的 S S 的 Alpha S S

输入文件使用情况

NFILL, BIAS=b

例

例如，假设图 9 中所示的节点线已经由其他方法生成，并放入节点集和中。INSIDEOUTSIDE

图 9.定义偏差的节点集示例。

以下选项将填充区域，如图 10 所示：

NFILL, BIAS=0.6
INSIDE, OUTSIDE, 5, 100

图 10.偏差示例的结果。

沿线的每隔间隔应用 Bias 值

在 Abaqus/Standard 中，可以沿线每隔间隔应用一次偏差值。在这种情况下节点将沿线正确定位，以便与二阶一起使用元素，以便中间节点位于角元素的节点。

从第一个边界节点开始沿线的偏置间隔为 L、L、 $L / b$ , $L / b$ , $L / b^{2}$ , $L / b^{2}$ , …（其中 L 是第一个区间的长度）。

输入文件使用情况

NFILL, BIAS=b, TWO STEP

创建四分之一磅间距

在 Abaqus/Standard 中，您可以使用二阶等参单元（About Fracture Mechanics）。此间距通过在裂纹尖端的应变场中放置第一个节点距离该点的距离为到第二个点的四分之一。这每行上的其余节点是间隔的，以便元素的大小将随着与奇点的距离的平方，中间节点正好位于元素的中面。此间距为该类型产生合理的网格渐变的问题;但是，对于粗网格，可以通过将小于四分之一磅间距技术的裂纹单元。

输入文件使用情况

NFILL, SINGULAR

例

图 11 显示
