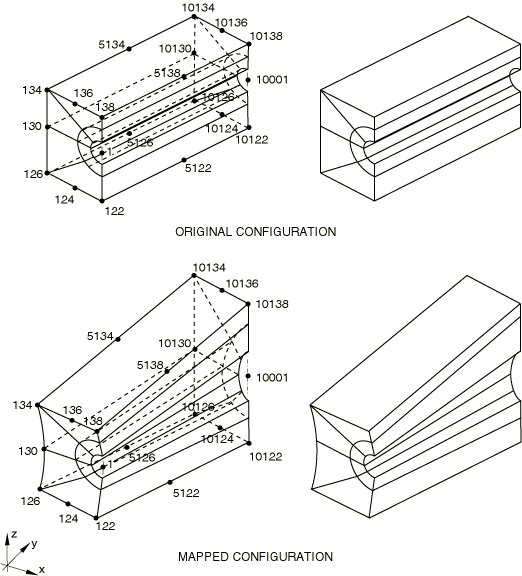

将一组节点从一个坐标系映射到另一个坐标系

对于除混合二次映射之外的所有映射，您可以指定比例因子 在映射本地坐标之前应用于本地坐标。

此功能可用于 “拉伸” 给定的某些坐标。为 示例，在本地系统使用一些角度坐标和一些距离的情况下 坐标（圆柱形、球形等）中生成网格，则最好在 系统，该系统在角度方向上使用距离测量，然后缩放到 映射的角度坐标系。

有两种不同的缩放方法可用。

NMAP, NSET=namefirst data linesecond data linescale factor for first local coord, scale factor for second local coord,
scale factor for third local coord

NMAP, TYPE=SCALE, DEFINITION=COORDINATESX-coordinate of reference point, Y-coordinate of reference point,
Z-coordinate of reference point  scale factor for first local coord, scale factor for second local coord,
scale factor for third local coord

NMAP, TYPE=SCALE, DEFINITION=NODESLocal node number of the reference pointscale factor for first local coord, scale factor for second local coord,
scale factor for third local coord

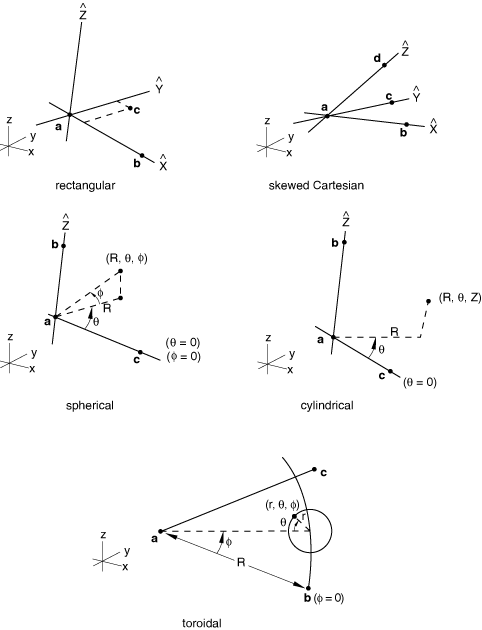

在简单的移动和/或旋转的情况下，图 13 中的点 a 定义了 定义地图的局部直角坐标系的原点。本地$\hat{x}$-axis 由连接点 a 和 b 的线定义。本地$\hat{x}$–$\hat{y}$平面由通过点 A、B 和 C 的平面定义。

输入文件使用情况

NMAP, NSET=name, TYPE=RECTANGULAR

您可以定义纯平移（或移位）以按指定值移动一组节点 沿所需轴。您必须通过提供 坐标或定义此轴的两个节点编号，并且必须指定 平移的量级。

输入文件使用情况

使用以下选项使用坐标指定平移轴 （默认）：

NMAP, NSET=name, TYPE=TRANSLATION,DEFINITION=COORDINATES

使用以下选项指定使用 node 的平移轴 数字：

NMAP, NSET=name, TYPE=TRANSLATION, DEFINITION=NODES

您可以通过提供旋转轴（原点）来定义一组节点的旋转 的旋转量和旋转量级。您必须通过以下方式指定旋转轴 提供定义此轴的坐标或两个节点编号。您必须 通过提供坐标或节点编号来指定旋转的原点 在旋转的原点处。最后，您必须以度为单位指定旋转角度。

输入文件使用情况

使用以下选项使用坐标指定旋转轴 （默认）：

NMAP, NSET=name, TYPE=ROTATION,DEFINITION=COORDINATES

使用以下选项可使用节点编号指定旋转轴：

NMAP, NSET=name, TYPE=ROTATION, DEFINITION=NODES

对于从圆柱坐标进行映射，图 13 中的点 a 定义了 定义地图的局部圆柱坐标系的原点。穿过的线路 点 A 和点 B 定义$\hat{z}$-局部圆柱坐标系的轴。本地$\hat{r}$–$\hat{z}$平面$\theta =0$由通过点 A、B 和 C 的平面定义。

输入文件使用情况

NMAP, NSET=name, TYPE=CYLINDRICAL

对于来自倾斜笛卡尔坐标的映射，图 13 中的点 a 定义了 定义地图的当地菱形坐标系的原点。穿过的线路 点 A 和点 B 定义$\hat{x}$-本地坐标系的轴。穿过点 a 和点 c 的线定义了$\hat{y}$-本地坐标系的轴。穿过点 a 和点 d 的线定义了$\hat{z}$-本地坐标系的轴。

输入文件使用情况

NMAP, NSET=name, TYPE=DIAMOND

对于从球面坐标的映射，图 13 中的点 a 定义了 定义地图的局部球面坐标系的原点。穿过的线路 点 A 和点 B 定义 局部球面坐标系。通过点 a 并垂直于极轴的平面定义了$\phi =0$飞机。通过点 a、b 和 c 的平面定义局部$\theta =0$飞机。

输入文件使用情况

NMAP, NSET=name, TYPE=SPHERICAL

对于从环形坐标的映射，图 13 中的点 a 定义了 定义映射的局部环形坐标系的原点。本地 环形系统位于由点 A、B 和 C 定义的平面中。R 坐标 由点 A 和 B 之间的距离定义。点 a 和 b 之间的线定义了$\phi =0$位置。对于每个$\phi$这$\theta$-coordinate 在垂直于 点 A、B 和 C 以及 垂直于环形系统的轴线。
