定义配筋-输出

输出量 RBANG 和 RBROT 可以从 膜、壳或曲面单元平面中的等参方向。您可以 指定测量钢筋角度所需的等参方向 （1 或 2）。钢筋角度是从等参方向到钢筋的测量方式，其中 正角度定义为围绕元素法线逆时针旋转 方向。默认方向为第一等参方向。

在轴对称壳、曲面和膜单元中，第一等参方向 与经向重合，第二等参方向重合 与环向。在三角形单元中，Abaqus 按如下方式定义等参方向：对于 3 节点三角形，第一个 等参方向是从节点 1 到第二个节点的中点的直线 元素边，第二个等参方向是从 第一个元素边缘的中点到第三个元素边缘的中点;对于 6 节点 三角形 第一个等参方向是从节点 1 到节点 5 的直线， 第二个等参方向是从节点 4 到节点 6 的直线（请参阅关于元素库 node ordering） 的 Len S S T

输入文件使用情况

REBAR LAYERrebar layer name, A, s, distance of rebar from shell midsurface,rebar material name, angular orientation of rebar, isoparametric direction

Abaqus/CAE 使用情况

不能在 Abaqus/CAE 中指定钢筋角度输出的方向;始终使用第一个等参方向。

例

例如，用户定义的局部坐标系用于定义 shell 元素 （$\alpha$ = ${30}^{\circ }$），并且 RBANG 的输出值为 75°，如图 9 所示：

REBAR LAYER, ORIENTATION=ORIENT
 Rbname, 0.01, 0.1, 0.0, Rbmat, 30., 2ORIENTATION, SYSTEM=RECTANGULAR, NAME=ORIENT
 -0.7071, 0.7071, 0.0, -0.7071, -0.7071, 0.0
 3, 0.0

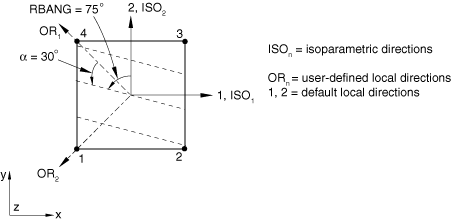

图 9.钢筋的 RBANG 测量 相对于用户定义的局部坐标方向定义。

钢筋位于壳体的中面。输出变量 RBANG 从第二个开始测量 钢筋的等参方向。如果选择了第一个等参方向 相反，输出变量 RBANG 将 报告角度为 165°。

Abaqus/CAE 支持在钢筋层或钢筋线中实现结果可视化，以及 仅在钢筋层中提供钢筋方向。钢筋方向的图块仅在以下情况下可用 钢筋的请求元素输出（请参阅将元素输出写入输出数据库）。您可以将钢筋的等值线元素变量作为字段 输出或将它们绘制为 Visualization 模块中的历史输出。每个钢筋层或钢筋线将具有唯一的名称，并表示一个额外的 膜、壳、曲面或横梁单元中的剖点。您可以选择命名钢筋 膜、壳、曲面或梁元素中的层或钢筋线，以显示其结果 在 Visualization （可视化） 模块中。
