从 3DEXPERIENCE平台导出派生输出文件

3DEXPERIENCE 平台中的派生输出文件（Derived Outputs），是指从你的 CAD 文件手动或自动生成的 PDF、DXF、STEP 文件等格式文件，用于下游业务流程使用。智诚科技ICT通过本文将说明如何将这些输出文件 “打包” 并从平台导出，发送给公司外部人员。

注意：SOLIDWORKS 在其帮助文档中提供了关于派生输出文件的常规说明。若你需要派生输出文件的相关配置协助，请联系代理商智诚科技ICT技术支持或我们的实施团队。

该导出操作有多种方法与对应应用程序可供选择，根据文件数量及其他实际因素，每种方法各有优劣。

使用产品浏览器（Product Explorer）应用

方法 1—— 使用产品浏览器

打开包含关联派生输出文件的装配体。

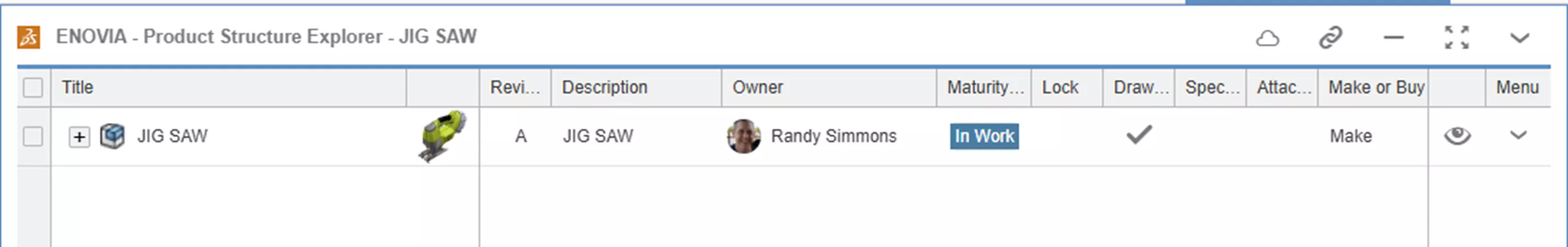

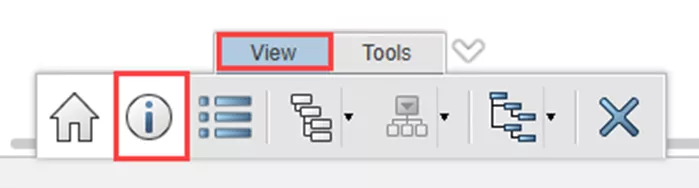

选中装配体的顶层节点（选中后会高亮为蓝色），然后点击底部工具栏中的  信息（i） 图标。

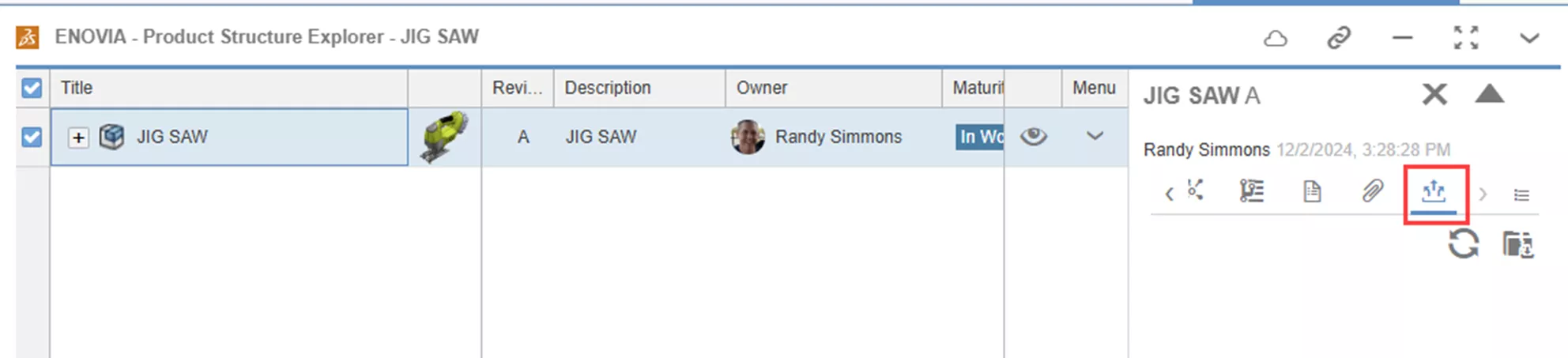

此时会打开侧边面板，在信息面板顶部的图标 / 选项卡中切换至派生格式（Derived Formats）。

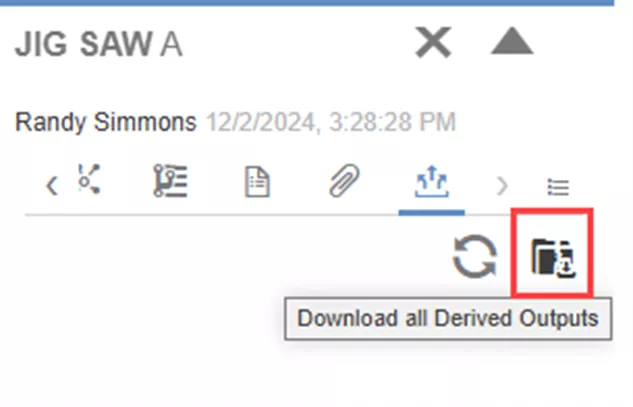

点击  下载所有派生输出文件（Download All Derived Outputs） 按钮。

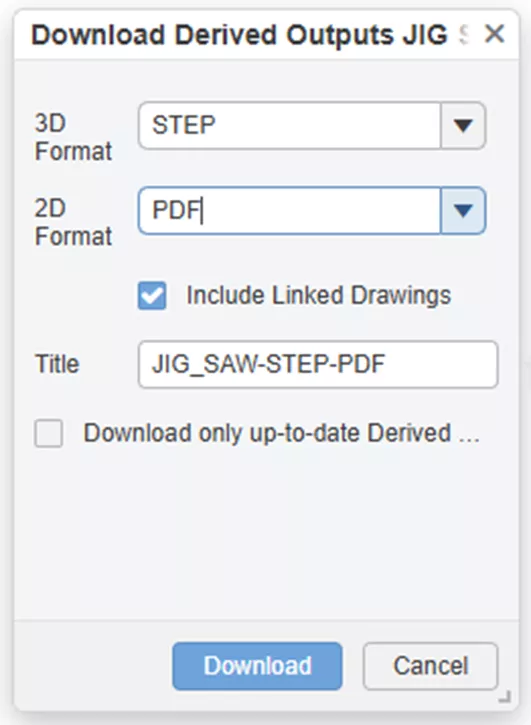

设置需要提取的 3D 输出格式（如有）与 2D 输出格式选项。

为压缩包（.zip）命名，然后点击  下载（Download） 按钮。

若你在产品浏览器中加载了多个装配体，必须逐个选中装配体并点击下载所有派生输出文件按钮。

该方法的缺点：一次仅能处理一个装配体。

方法 2—— 使用产品浏览器

在产品浏览器中添加一个装配体、多个装配体，甚至任意零散零件。

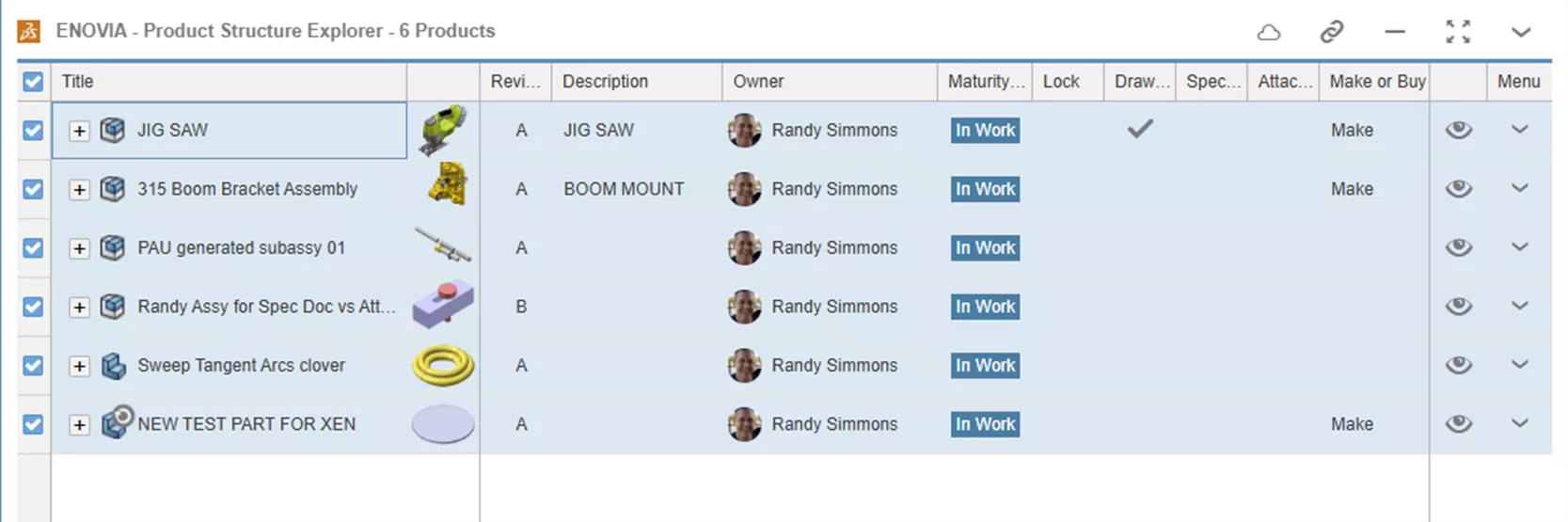

通过复选框或Shift + 单击的方式，在列表中全选目标文件。

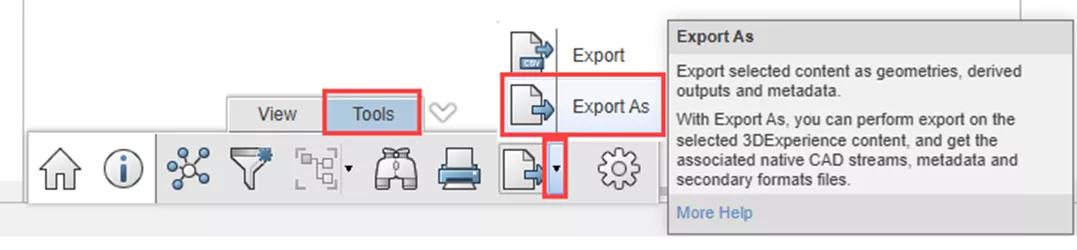

点击底部工具栏中的  另存导出（Export As） 按钮。

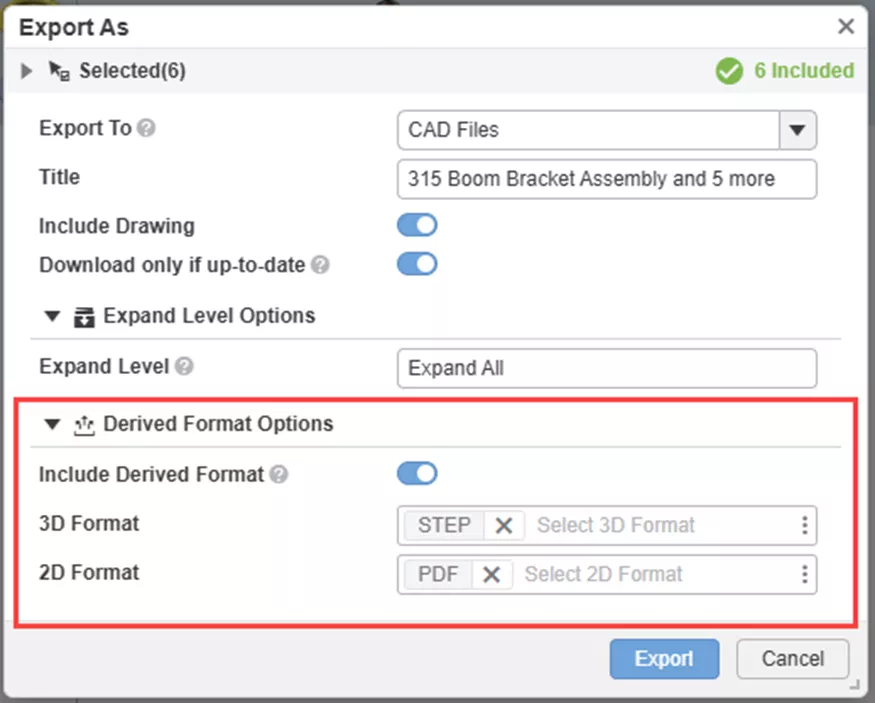

为文件命名，选择全部展开（Expand All），并按需设置派生格式选项（Derived Format Options），然后点击导出（Export）。

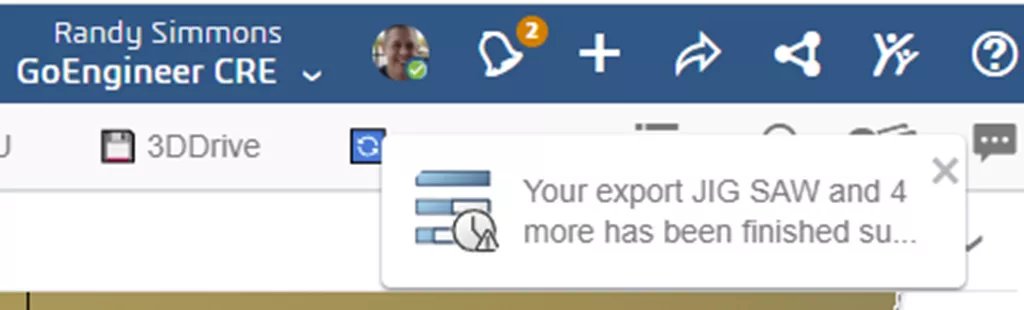

系统会启动导出任务，任务完成后，平台右上角会弹出通知。

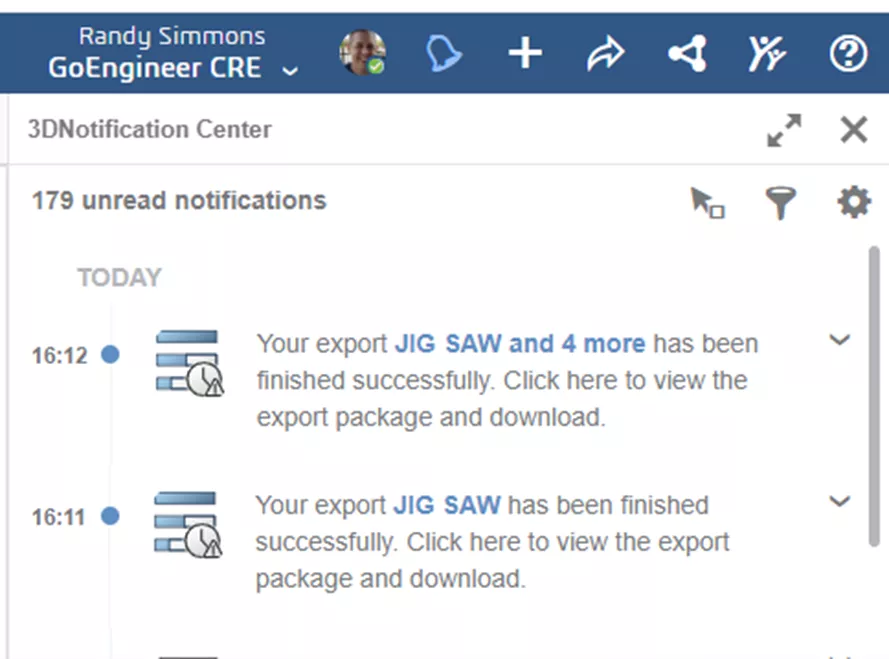

点击通知铃铛图标，再点击已完成的任务项。

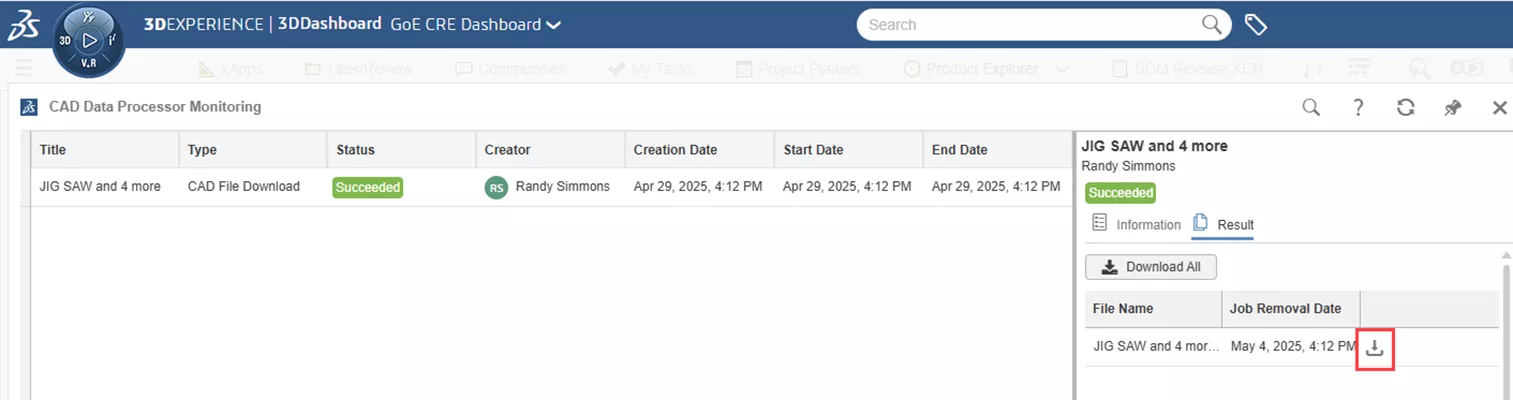

系统会跳转到 CAD 数据处理器监控（CAD Data Processor Monitoring）应用，在最右侧点击下载（Download） 按钮，获取 ZIP 压缩包。

该压缩包内会同时包含所有原生 CAD 文件，你只需在 Windows 文件资源管理器中打开压缩包，按文件类型排序，删除不需要的文件即可。

该方法的缺点：需要手动从导出的 ZIP 压缩包中删除原生 CAD 文件，仅保留派生输出文件。

该方法的优点：一次可处理多个装配体，也可批量处理无关联的零散文件。

使用书签编辑器（Bookmark Editor）应用

方法 1—— 使用书签编辑器

在现有书签中找到目标装配体，或将其添加到新建书签中。

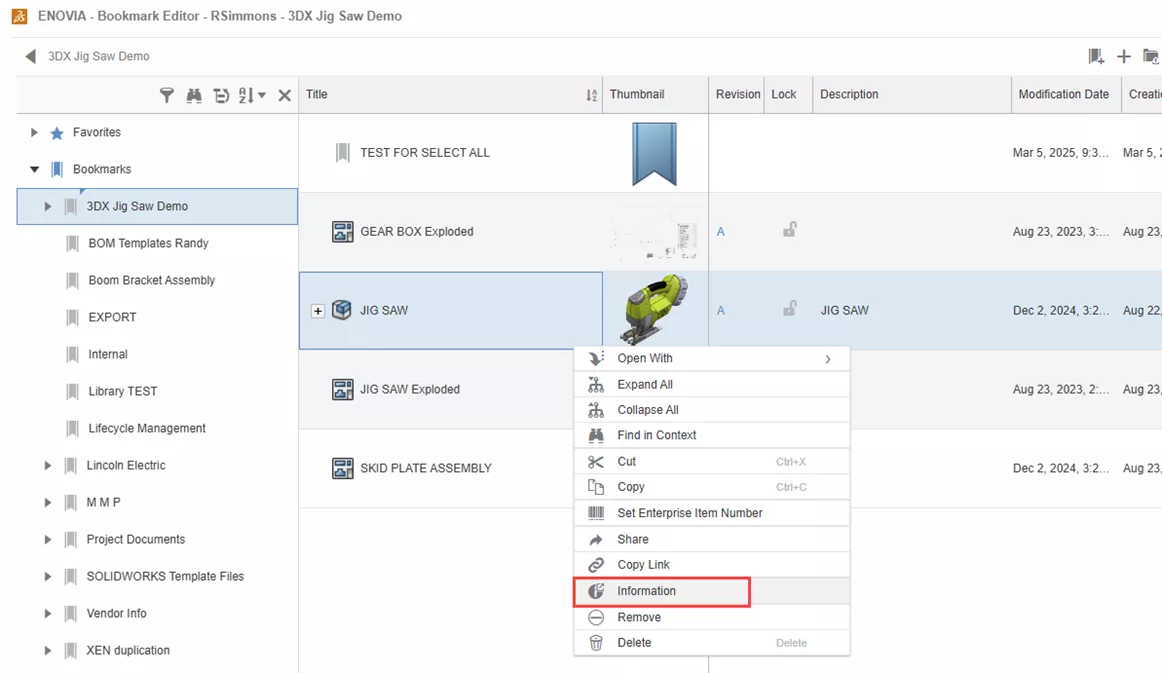

右键单击该装配体，选择信息（Information）。

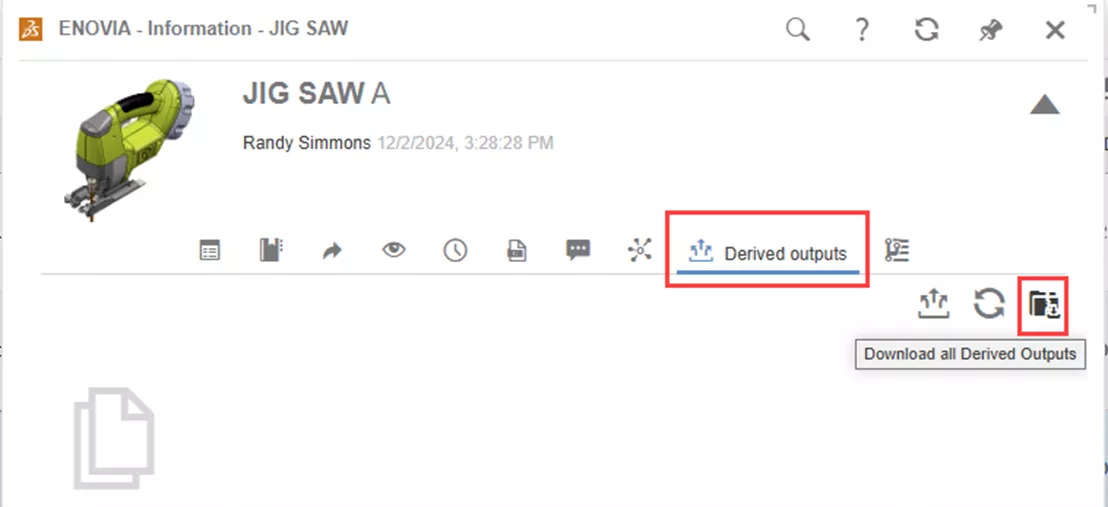

书签编辑器上方会弹出独立窗口，切换至  派生输出文件（Derived Outputs）图标 / 选项卡，点击下载所有派生输出文件（Download All Derived Outputs） 按钮（操作逻辑与产品浏览器方法 1 一致）。

该方法的缺点：一次仅能处理一个装配体。

方法 2—— 使用书签编辑器

该方法的基础流程与产品浏览器的方法 2 一致。

将需要提取 PDF、STEP 等派生输出文件的装配体或零件添加到一个书签中。

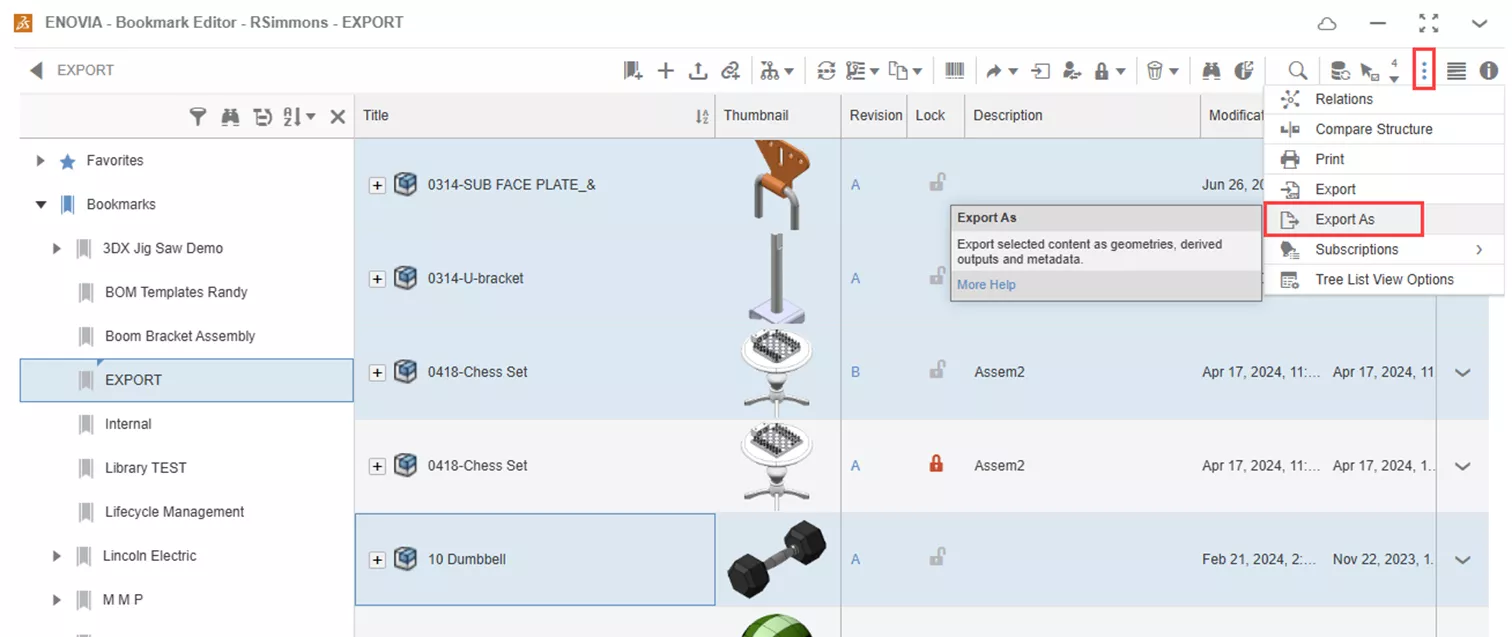

全选所有文件（或按需选中目标文件），点击顶部工具栏中的  另存导出（Export As） 命令。

后续操作与产品浏览器方法 2 完全相同：设置导出参数、等待任务完成、在通知中心进入 CAD 数据处理器监控应用、下载 ZIP 压缩包、删除不需要的原生 CAD 文件。

该方法的缺点：需要手动从导出的 ZIP 压缩包中删除原生 CAD 文件，仅保留派生输出文件。

该方法的优点：一次可处理多个装配体，也可批量处理无关联的零散文件。

至此，你已掌握从 3DEXPERIENCE 平台获取所需数据、打包导出并发送给平台外部人员的完整方法。如需学习更多3DEXPERIENCE相关教程和技巧，可以查看3DEXPERIENCE教程栏目或联系我们智诚科技ICT的专业技术团队，电话：400-886-6353
