Abaqus/CAE 插件：结合Dymola开展逻辑 - 物理建模

Abaqus‑Dymola逻辑‑物理建模插件，用于在Abaqus/CAE内部完整管理Dymola联合仿真工作流。实现Dymola逻辑控制模型与Abaqus有限元物理模型协同仿真；附件包含插件本体、PDF安装配置用户手册，同时附带手册对应的仿真算例输入文件。

插件解决的多物理联合仿真问题

做逻辑‑物理耦合仿真时，Dymola搭建控制系统逻辑模型，Abaqus完成结构有限元计算；原生环境缺少一体化工作流，需要手动完成两边软件交互。本插件在CAE界面内统一管理整套联合仿真流程，降低多域协同仿真配置工作量。

插件功能简介与适用版本

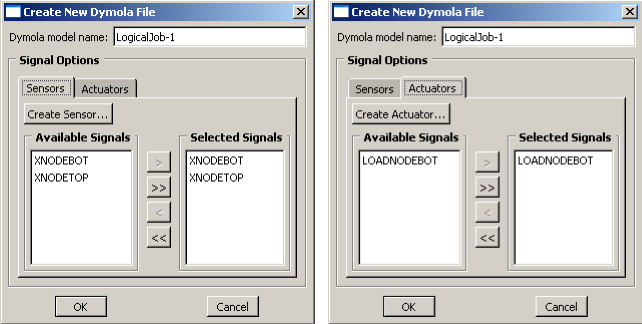

• 在Abaqus/CAE交互式界面，完整管理Dymola逻辑‑物理建模整套仿真工作流

• 配套PDF用户手册，包含完整安装、配置、操作步骤

• 附带仿真算例输入文件，可直接参考学习联合仿真配置

适用版本：Abaqus/CAE 6.9及更高版本；不同版本请参考版本修订记录选择对应插件版本。

插件前置环境要求

• 本机电脑必须安装Dymola软件；逻辑代码需要运行在启动Abaqus/CAE的同一台本机。

• 版本匹配：插件不同发布版本分别适配6.9、6.10、6.14及以上Abaqus大版本。

插件安装部署说明

完整安装步骤请阅读附件《Abaqus_Dymola_PluginGuide.pdf》用户手册；包含目录放置、环境配置、Dymola环境对接全部操作。

插件使用要点

1. 确认本机Dymola正常可运行；Abaqus与Dymola版本互相兼容。

2. 按照PDF手册完成插件部署、环境变量配置。

3. 参考附带算例输入文件，学习逻辑‑物理耦合仿真建模流程。

版本修订记录

1. 2010‑01‑05 发布版本 1.1‑1

2. 2011‑02‑14 发布版本 1.2‑1，适配 Abaqus/CAE 6.10 及更高版本

3. 2014‑05‑19 发布版本 1.3‑1，适配 Abaqus/CAE 6.14 及更高版本

常见问题FAQ

Q：使用Abaqus‑Dymola插件，电脑上必须安装Dymola吗？

必须；逻辑代码需要运行在启动Abaqus/CAE的本机，没有Dymola软件插件无法执行联合仿真。

Q：插件支持哪些Abaqus版本？新版本Abaqus可以直接使用吗？

1.1‑1适配6.9；1.2‑1适配6.10+；1.3‑1适配6.14及以上；更高的新版Abaqus没有经过该插件验证，存在兼容性风险。

Q：插件的安装配置手册在哪里？

下载附件压缩包内部，包含PDF文档《Abaqus_Dymola_PluginGuide.pdf》，完整阅读手册完成部署配置。

Q：配套的算例输入文件有什么用途？

算例为参考学习工程文件，演示Abaqus‑Dymola逻辑‑物理建模的配置方式，可以参考算例修改为自己模型。

Q：启动插件报错，Dymola无法连接如何排查？

核对Dymola是否本机正常启动；核对Abaqus与Dymola版本兼容性；核对手册内环境配置步骤是否全部完成。
