理解DraftSight中的图案填充(Hatch)与填充区域(Fill Area)命令

在 DraftSight 的近期更新中，图案填充、颜色填充与渐变填充功能迎来了重大升级。这些图案填充对象的功能更加强大，提供了更多设置选项，能让工程图呈现出一流的视觉效果，比以往任何时候都更具表现力。

近期，DraftSight 正逐步摒弃传统的、悬浮在用户界面上方的弹出式对话框，转而采用集成式功能区菜单、选项板及其他可融入界面且不会遮挡图形区域的交互形式。**HATCH（图案填充）与FILLAREA（填充区域）** 命令正是此次界面升级的重要组成部分。

图案填充与填充区域命令

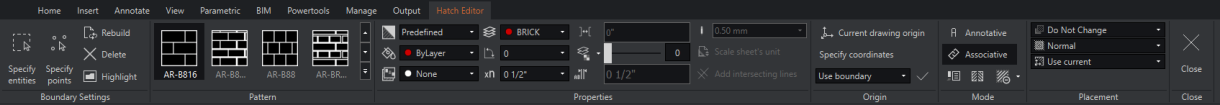

HATCH 命令是一款功能强大且灵活的工具，执行该命令会启动下图所示的图案填充编辑器功能区菜单。通过该命令，你可以使用预设的图案填充样式、纯色，或融合了一种 / 两种选定颜色的渐变色填充封闭区域，让工程图的信息表达更清晰、更易读。

软件预装了大量 ANSI 标准、ISO 标准、示例及自定义图案填充样式，同时提供 9 种颜色渐变方案，用户也可自行创建自定义填充样式。软件支持角度、比例、间隙、间距等控制选项，可根据需求调整所选填充样式的显示效果。

为何在工程图中使用图案填充？

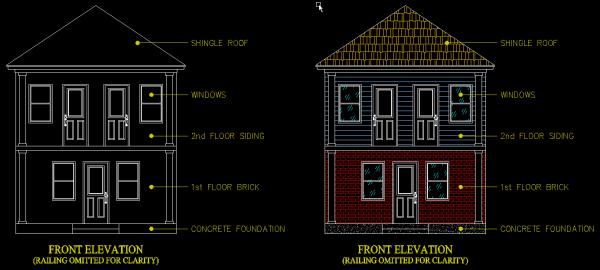

图案填充能让工程图中的信息更突出，搭配图层与颜色的合理使用时效果尤为显著。以下方两个建筑正立面图为例，两张图纸包含的基础信息完全一致，但添加了图案填充的图纸能更直观地展现建筑从街道视角的外观效果。

这就是图案填充样式在工程图中的重要作用。

DraftSight 2026 中的图案填充 / 填充对话框

自 DraftSight 2026 版本起，执行HATCH与FILLAREA命令均会启动同一个图案填充编辑器功能区菜单，因此无论你输入哪个命令、点击哪个按钮，操作效果完全一致（经典工作空间除外）。

经典版图案填充 / 填充对话框

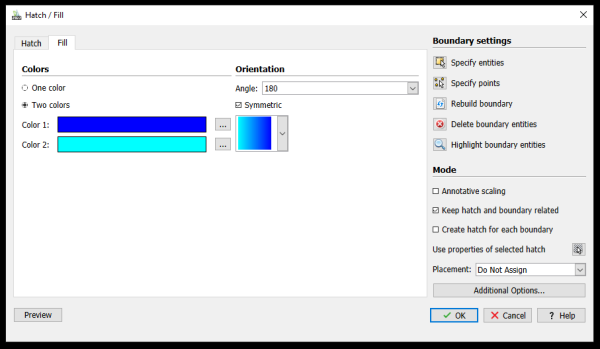

在 2022 及更早版本的 DraftSight 中，执行 HATCH 与 FILLAREA 命令始终会弹出下图所示的图案填充 / 填充对话框，该对话框包含两个选项卡：图案填充选项卡与填充选项卡，执行的命令仅决定对话框默认打开的选项卡。

从 DraftSight 2023 版本开始，执行 HATCH 命令会启动功能区菜单中的图案填充创建选项卡，替代旧版对话框；选中现有填充对象时，会激活功能完全相同的图案填充编辑器选项卡。但此时执行 FILLAREA 命令仍会弹出旧版图案填充 / 填充对话框，用户可通过切换选项卡沿用传统方式创建图案填充。

DraftSight 2026 中的图案填充 / 填充对话框

截至 DraftSight 2026 版本，在无功能区菜单的经典工作空间中操作时，旧版图案填充 / 填充对话框仍可正常调用；在任意工作空间中，执行EDITHATCH命令均可调出该对话框。

纯键盘操作的图案填充命令

部分 DraftSight 命令几乎完全通过命令行与命令窗口执行，例如 COPY（复制）、MOVE（移动）、STRETCH（拉伸）、ROTATE（旋转）等。通过键盘输入选择命令选项，而非将鼠标移开图形区域操作，能大幅提升工作效率。

HATCH 这类复杂命令依赖更直观的界面交互元素，但这类命令同样支持纯键盘操作模式 —— 在命令名前输入英文短横（-）即可调用。

使用 - HATCH 命令创建图案填充

-HATCH 命令就是典型代表，该命令支持仅通过键盘选项创建图案填充，无需调用任何对话框或功能区菜单。同时，软件也提供纯键盘操作的 **-EDITHATCH命令。纯键盘命令非常适合通过LISP 程序 ** 创建自定义快捷键！

DraftSight 命令窗口中 - EDITHATCH 命令的执行提示

应用图案填充或填充

创建图案填充的常规流程为：先选定所需的图案填充或填充样式，再点击需要填充的区域内部（操作顺序可互换），随后根据需求调整角度、比例等参数。

当你点击目标填充区域内部时，DraftSight 会自动检测填充边界。你可同时选择多个封闭区域，最终生成的填充会作为单个对象存在；将鼠标悬停在目标区域上，可实时预览当前参数下的填充效果。

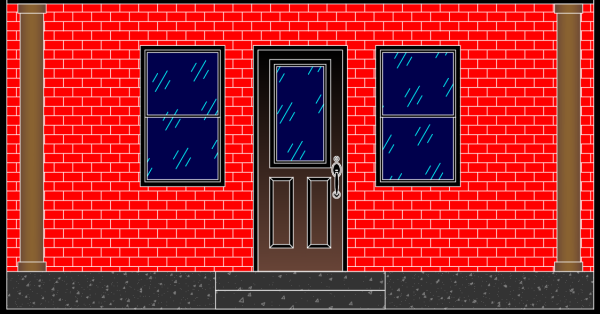

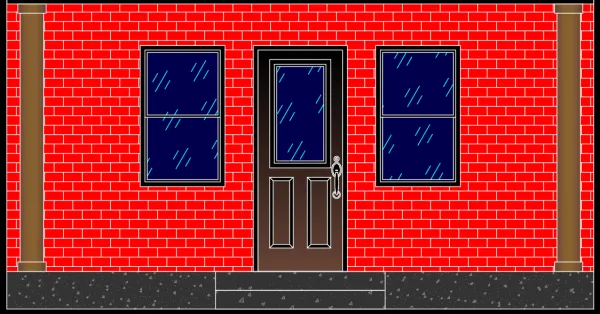

带背景色的图案填充与填充

在图案填充边界内部，有时会存在无需填充的内部区域（即孤岛），软件会自动识别这类孤岛。你可通过图案填充编辑器中的选项，修改孤岛的处理规则。需要注意的是，注释与简易注释对象会被视为内部区域，因此不会被填充线覆盖。

DraftSight 2026：更便捷的图案填充管控

借助 DraftSight 预装的图案填充样式与简化后的用户界面，创建图案填充变得十分轻松。丰富的设置与选项让你可以创建几乎无限多样的填充效果，无论你是需要为简单零件绘制剖视图、美化立面图，还是制作复杂的场地平面图，软件都能满足你的需求。
