SOLIDWORKS Electrical原理图：从电气内容门户导入数据

首次安装 SOLIDWORKS Electrical 时，软件数据库中已预置基础元器件库，这仅作为初始起点。并非所有用户都需要全部预置内容，部分用户还需要补充更多元器件资源。

SOLIDWORKS Electrical 通过集成式门户工具提供额外内容资源，智诚科技ICT将通过下文将详细说明从在线资源库导入厂商零部件的完整流程，具体依托 SOLIDWORKS Electrical 电气内容门户（ECP） 实现。

一、什么是电气内容门户？

SOLIDWORKS Electrical 电气内容门户（ECP） 是达索系统提供的官方内容服务平台，可访问经过认证的完整电气元器件智能目录库。在 ECP 中，你可以下载各类资源，包括原理图符号、厂商零部件、电缆参考、2D 布局文件等；也可分享单个元器件（厂商零部件、符号等）的链接，或包含该元器件的电气数据包链接。软件提供专用的可停靠面板展示 ECP 界面，支持直接下载内容并自动归档至对应库中。在 ECP 中，每个可下载元素均支持查看完整属性详情。

二、如何访问电气内容门户？

你可以在 SOLIDWORKS Electrical 内部访问 ECP 内容，也可通过网页访问：https://electricalcontentportal.3ds.com

使用 ECP 需满足两个条件：登录账号、有效的 SOLIDWORKS Electrical 订阅服务。

登录要求

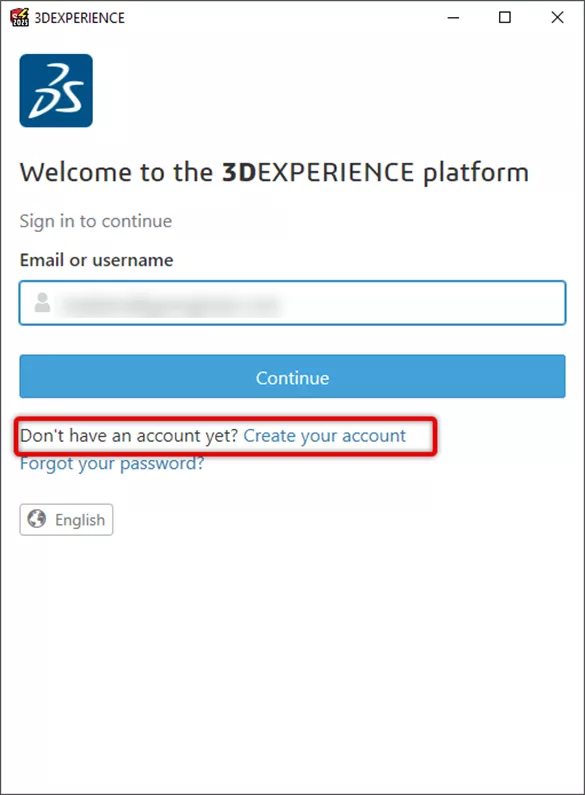

必须拥有 3DEXPERIENCE平台账号，使用该平台凭据登录 ECP 应用；若无 3DEXPERIENCE 账号，按照指引创建即可。

订阅要求

无有效订阅则无法使用任何功能。未订阅用户登录 ECP 时，会弹出提示：使用下载功能需订阅服务。

订阅相关问题请联系代理商智诚科技ICT，智诚老客户用户可直接发送支持请求至：support@ict.com.cn。

三、打开电气内容门户

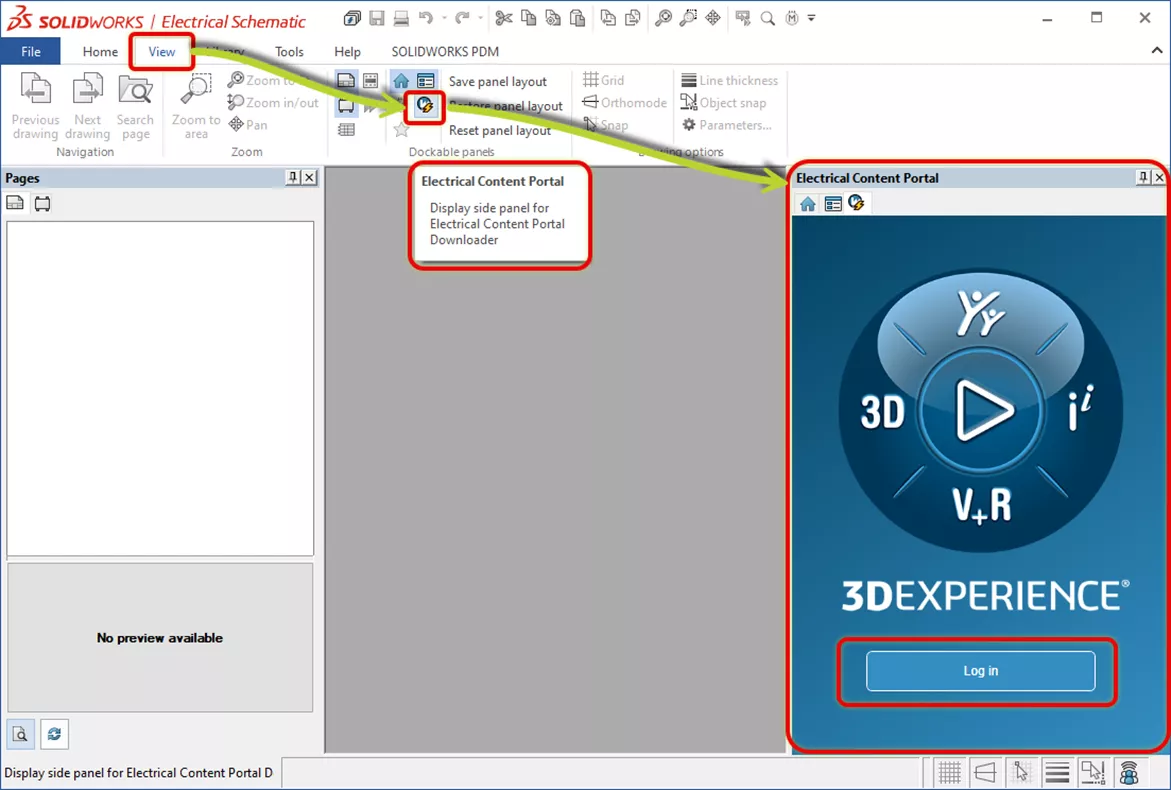

方式 1：通过可停靠面板

点击功能区的 * 视图（View）* 选项卡。

在 * 可停靠面板（Dockable panels）* 组中，点击 Electrical Content Portal VS（电气内容门户）。

点击 Log in（登录）。

在 3DEXPERIENCE 登录窗口中，输入 3D 通行证（3DPassport）凭据。

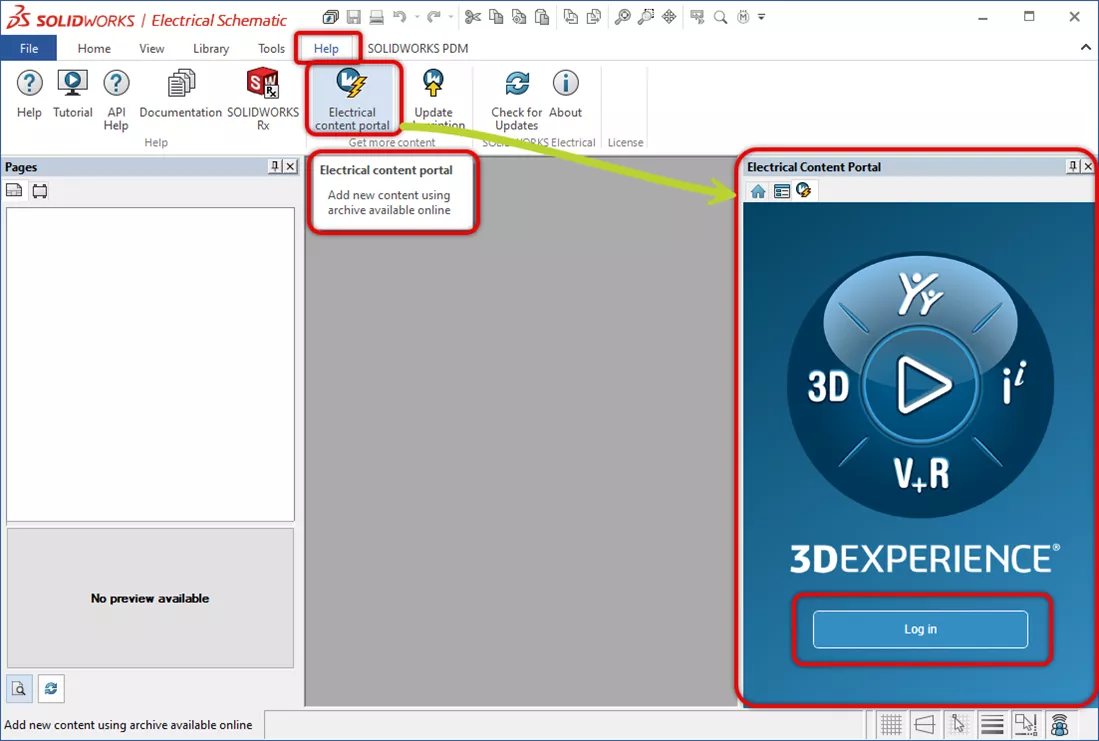

方式 2：通过网页浏览器

点击功能区的 * 帮助（Help）**选项卡。

在 * 获取更多内容（Get more content）* 组中，点击 Electrical Content Portal VS（电气内容门户）。

在 3DEXPERIENCE 登录窗口中，输入 3D 通行证凭据。

四、库管理器入口

你也可以在 SOLIDWORKS Electrical 内部，通过以下对话框中的电气内容门户按钮访问 ECP：

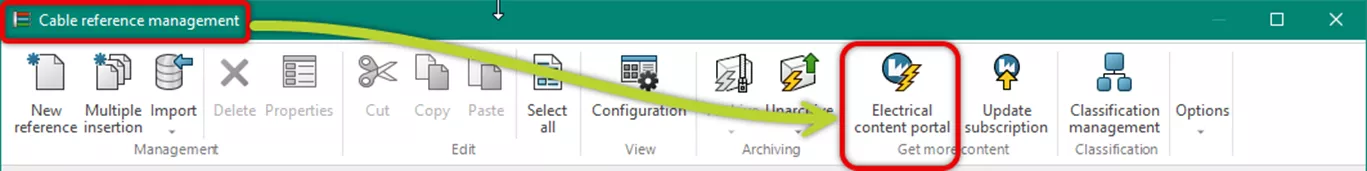

* 电缆参考管理（Cable reference management）* 对话框

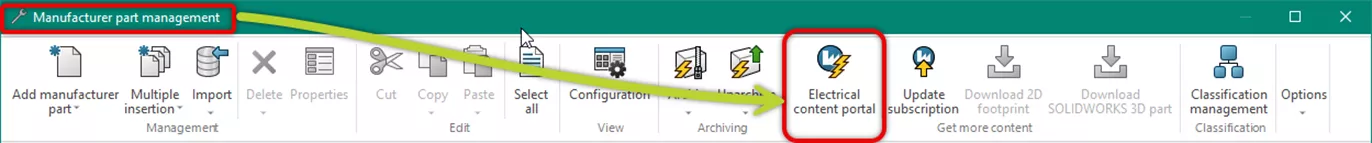

* 厂商零部件管理（Manufacturer part management）* 对话框

五、内容门户布局

SOLIDWORKS Electrical 电气内容门户中，可用资源按 ** 目录（Catalog）** 分类组织；厂商按字母顺序分组，同时包含若干混合内容目录。

每个厂商目录下分为系列（Families）与型号（Series），可下载为 SOLIDWORKS Electrical 专用格式（.tewzip）。

注意：此处可下载 SOLIDWORKS Electrical 默认厂商零部件目录的最新版本，若误删原始目录，可在此重新获取。

六、目录内容

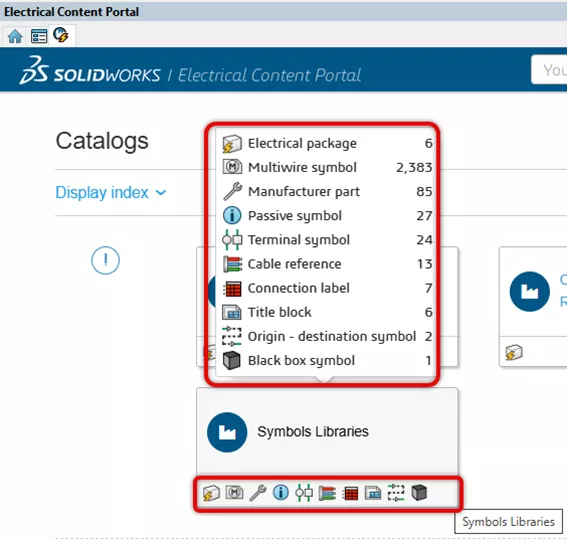

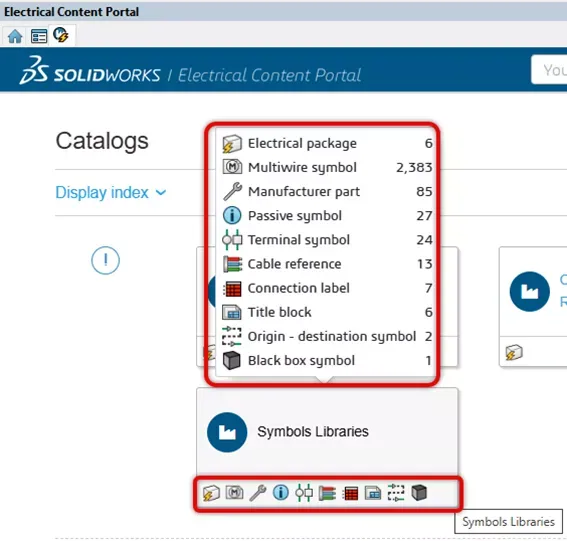

目录可包含多种 SOLIDWORKS Electrical 对象类型，如下表所示：

七、通过电气内容门户面板添加内容

内容搜索与下载

你可通过文本、标签搜索厂商与内容，或组合两种方式搜索：

在搜索框中输入目标关键词。

输入时会自动显示分类结果列表，包含零部件、厂商、参考、电气数据包。

执行文本搜索：

点击 *Search Content in SOLIDWORKS Electrical（在软件中搜索内容）* 或按回车，查看全部匹配结果。

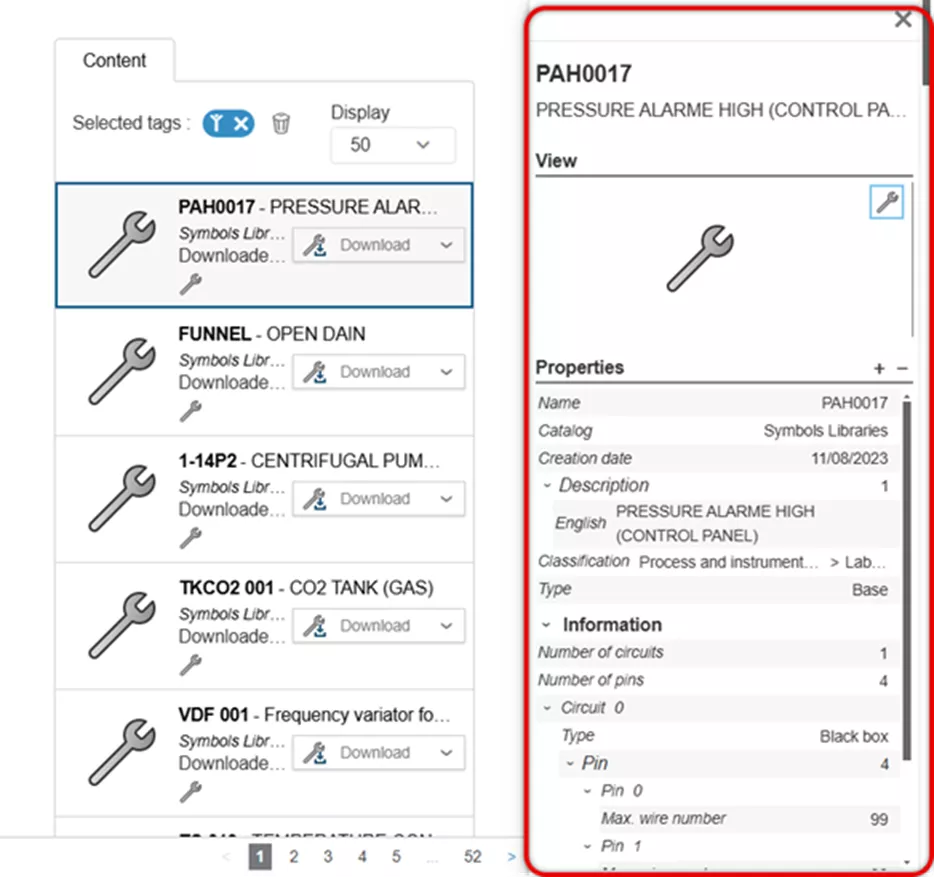

直接点击列表中的结果，选中目标零部件、目录、厂商或数据包。

使用标签筛选（可选）：

点击软件中的标签图标。

在搜索标签框中输入关键词（可选）。

默认按内容类型标签分组，便捷筛选常用类型；点击 * 显示全部（Show all）* 切换为标准详情视图。

选中目录中的项目，即可打开其属性展示页面。

下载与链接操作

选中目录项目后，可执行以下操作：

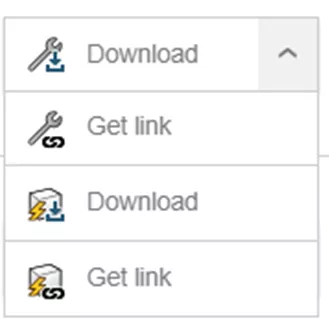

点击 Download（下载）：下载零部件或目录。

点击下拉箭头展开更多选项（View Additional Options）：

导入方式

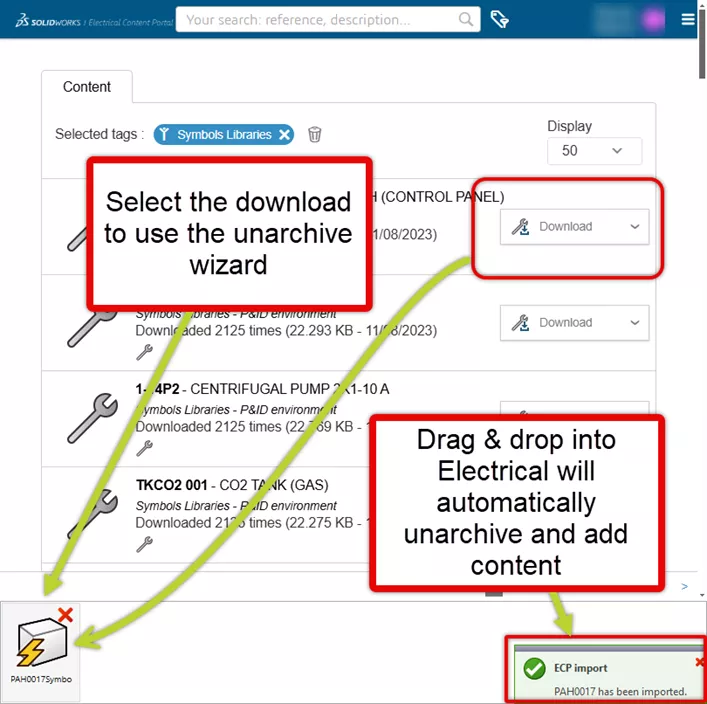

解归档向导导入：双击下载文件，打开解归档向导（Unarchive Wizard），按指引将内容添加至库中。

拖放导入：直接将项目拖入 SOLIDWORKS Electrical，软件按默认配置自动解归档并添加内容。

机柜布局中添加 2D 轮廓

ECP 也可用于机柜布局图纸：

显示机柜布局面板。

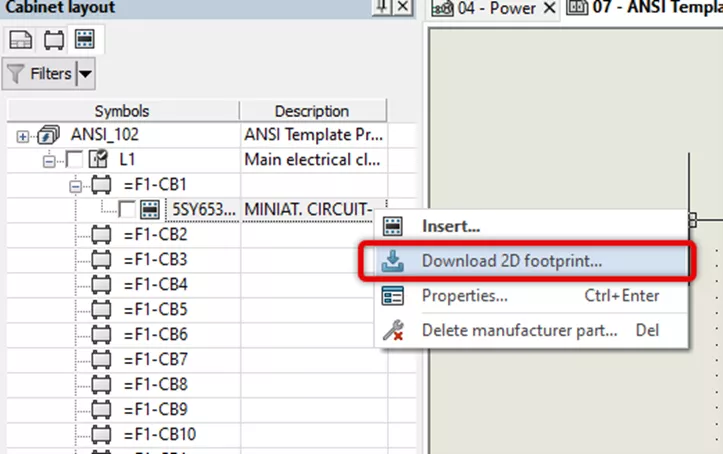

右键单击目标厂商零部件，选择 Download 2D footprint（下载 2D 轮廓）。

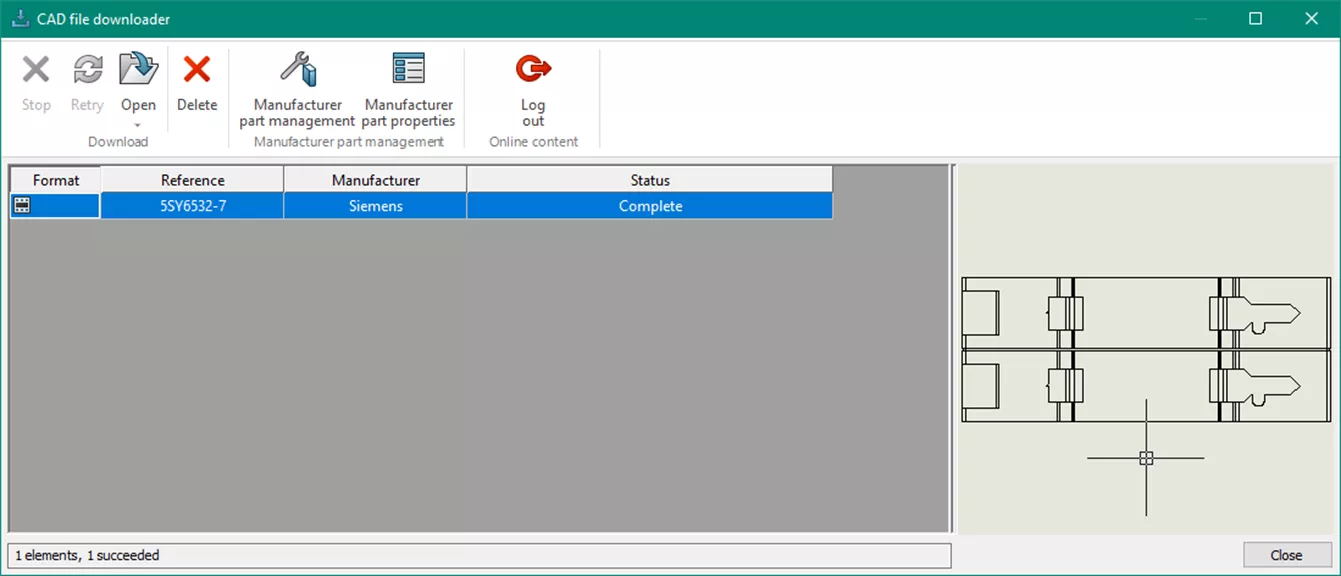

向导会自动匹配对应轮廓并下载至库中。

八、解归档方式的重要区别

下载内容的解归档有两种方式：交互型向导与无交互默认模式，效果差异显著。

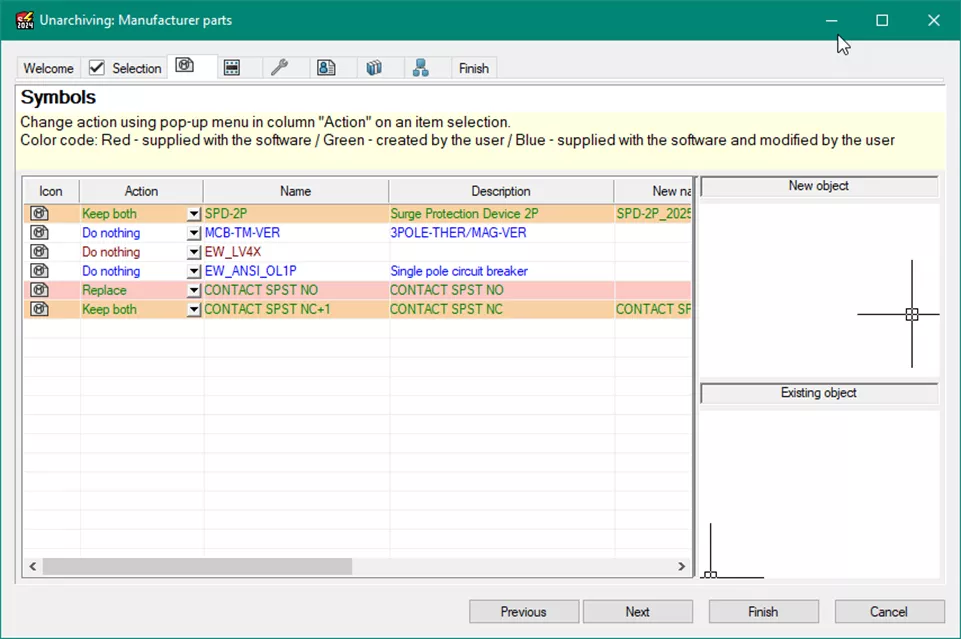

方式 1：解归档向导（可自定义）

解归档会打开并提取归档文件数据，与现有数据比对：

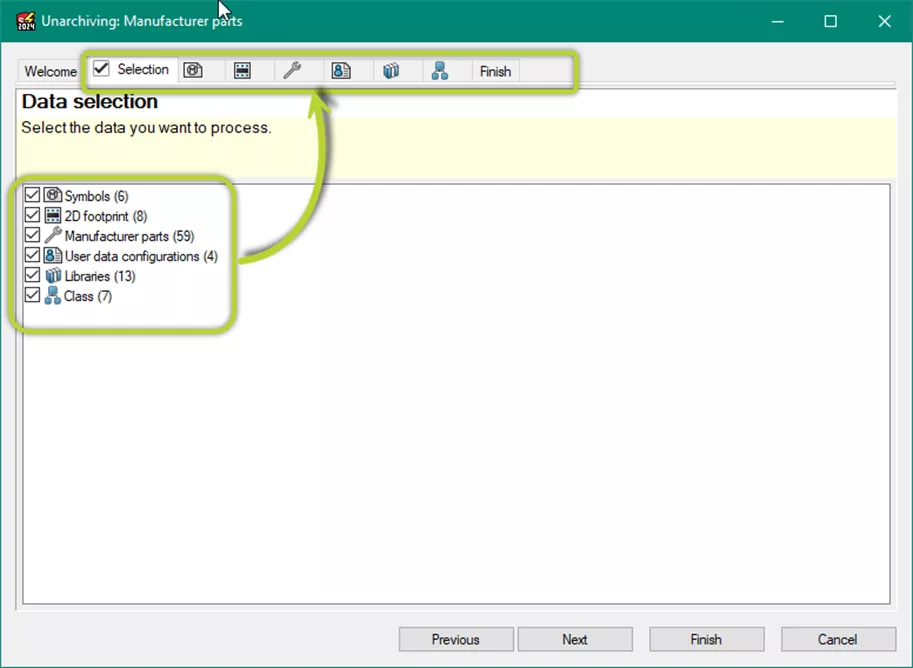

在 * 选择（Selection）*选项卡，勾选要导入的数据。

向导将待解归档数据与现有数据比对，为每种数据类型推荐操作：

全新数据：标记为添加（Add）。

用户创建且已修改的现有数据：标记为替换（Replace）。

系统预置且用户修改过的数据：标记为不执行操作（Do nothing）。

系统预置且未修改的数据，若新版本标记为系统更新：标记为替换（Replace）。

电缆与设备目录：标记为更新（Update）。

逐类检查数据，可修改每个元素的默认操作。

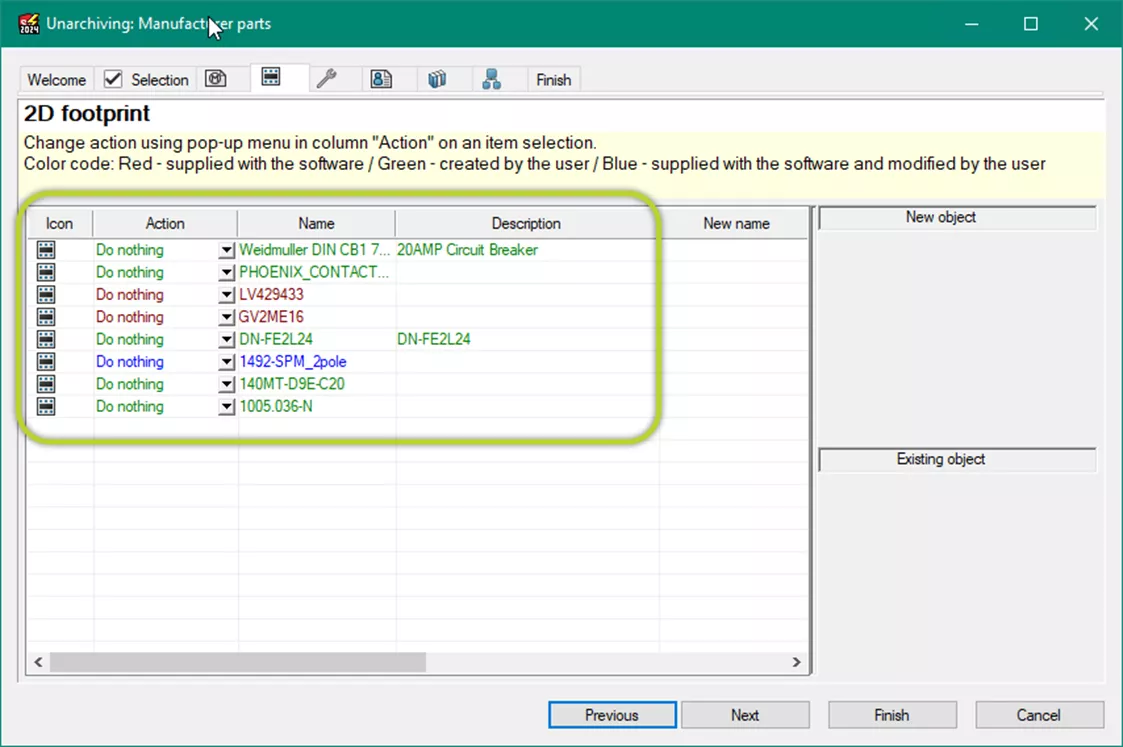

颜色标识规则：

红色：软件预置内容

绿色：用户自建内容

蓝色：软件预置且用户修改过的内容

修改操作后，对应行变色提示已偏离默认设置。

方式 2：默认选项解归档（无交互）

直接采用上述默认规则，无向导交互，自动完成解归档。若确认默认规则符合需求，可使用该便捷方式。

总结

核心要点回顾：

• 从 ECP 下载内容需 3DEXPERIENCE 账号 + 有效订阅。

• ECP 可通过 SOLIDWORKS Electrical 内多个入口访问。

• ECP 支持多种数据类型下载。

• 使用筛选工具可大幅缩短搜索时间。

• 解归档方式直接影响导入结果，需按需选择。

掌握以上内容，即可正常访问并使用 ECP 中的全部资源；若未找到所需内容，可在网页版 ECP 中使用内容申请功能提交需求。
