修改 SOLIDWORKS Electrical 应用程序设置时如何修复错误

很多用户在使用过程中，都会进行 SOLIDWORKS Electrical 应用程序设置在本地部署与服务器部署之间的相互切换。两种部署模式之间存在差异，切换操作可能引发各类问题，需要花费时间进行故障排查。

本地部署与服务器部署对比

本地部署模式下，电气项目保存在本地计算机，SQL 实例同样安装在本地。而服务器部署模式下，所有电气设计用户将项目保存至服务器计算机，并使用安装在服务器上的 SQL 实例。服务器部署适用于拥有大量电气设计用户的大型企业。

修改 SOLIDWORKS Electrical 应用程序设置

部分场景中，在客户端计算机上将应用程序设置从本地模式修改为服务器模式后，当终端用户重启计算机或重新启动 SOLIDWORKS Electrical 原理图窗口时，设置总会自动恢复为本地模式。该问题并非每次切换都会出现，但掌握对应的修复方法十分重要。

解决 SOLIDWORKS Electrical 应用程序设置问题

如果某台电气用户计算机已经成功连接至服务器，可以从这台正常工作的计算机导出 SOLIDWORKS Electrical 应用程序设置对应的 Windows 注册表项，并在其他客户端计算机上导入运行。

修复该设置问题的操作步骤：

1、通过 Windows 搜索打开注册表编辑器窗口。

2、输入 Regedit，右键单击，选择以管理员身份运行。

3、在正常工作的计算机上，根据正在使用的 SOLIDWORKS Electrical 版本浏览至对应注册表路径。2023 版之前版本对应的路径为：计算机 \HKEY_CURRENT_USER\Software\Trace Software；2023 及更高版本对应的路径为：计算机 \HKEY_CURRENT_USER\Software\Solidworks\Solidworks Electrical。

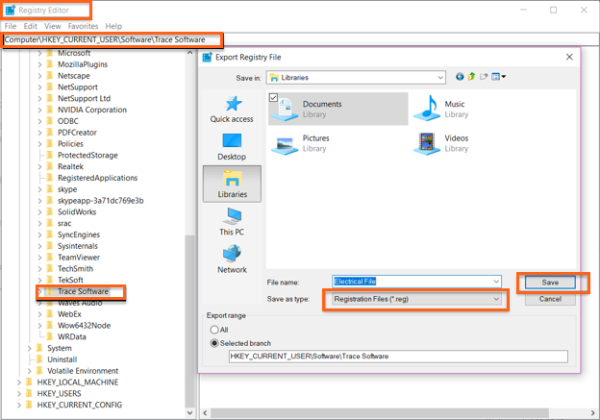

4、右键单击对应文件夹，点击导出，将其保存为 .reg 文件。

在注册表编辑器内，将该文件夹保存为 .reg 文件。

5、将 .reg 文件保存至故障计算机的桌面。

6、双击运行该注册表文件。

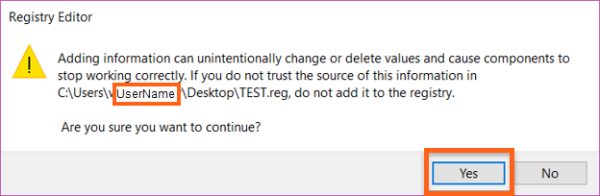

7、c

确认提示以继续执行操作。

8、启动 SOLIDWORKS Electrical 原理图模块，依次打开工具，选择应用程序设置。

此时设置将永久固定为服务器部署模式。

连接阻断问题

部分由本地部署转换为客户端 / 服务器部署的安装环境会出现连接故障。这类场景中，本地服务会阻断客户端与部署在服务器计算机上的 SOLIDWORKS Electrical 协同服务器之间的连接。

该连接错误的成因是本地计算机仍存在 SOLIDWORKS Electrical 协同服务器服务。软件会优先调用本地软件组件，因此这项残留服务会阻断客户端与服务器计算机的连接。

解决该问题的操作步骤：

1、在本地计算机的搜索菜单输入 “服务”。

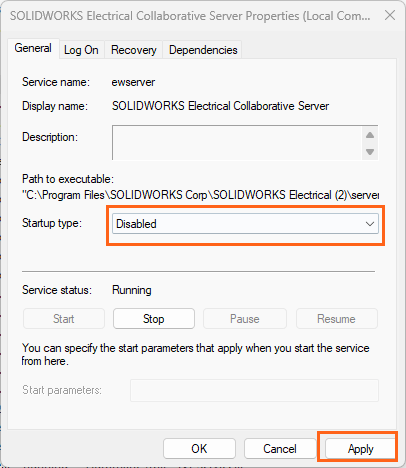

2、进入服务窗口后，找到 SOLIDWORKS Electrical 协同服务器服务。右键单击该项并选择属性。

3、在属性窗口中将该服务的启动类型修改为禁用。

本地电气协同服务器服务被禁用后，程序将尝试连接服务器计算机上的对应服务。该方法尤其适用于弹出协同服务器连接相关报错消息的场景。在开展更深层次故障排查前，建议优先尝试该方案。

另一类连接阻断因素为防火墙。请确保所有防火墙与反恶意软件程序均已放行该连接。在客户端与服务器计算机的防火墙中开放对应端口后，原理图程序即可正常运行。
