SOLIDWORKS PDM 修订版本：数据库修订与修订变量

客户经常会问，为什么在 SOLIDWORKS PDM 中，同一个文件的 “修订版本” 在不同位置显示的值不一样。很多用户并没有意识到：数据库修订（也就是您在版本选项卡、文件历史对话框中看到的 “本地 / 最新修订”）与修订变量（在预览选项卡的变量列表或者数据卡选项卡上看到的修订变量）并不相同，二者也不会自动同步。它们是两套完全独立的字段与数值。这是修订版本相关知识里极易产生误解的一点（也情有可原，相关讲解并不多见），本文将一次性厘清这个困惑。

备注：为充分理解本文内容，您需要先分清版本（Version）和修订（Revision）。建议您先阅读这篇文章《理解 SOLIDWORKS PDM 中的版本与修订》。本文基于该基础知识点展开，默认读者已经掌握相关内容。

数据库修订

数据库修订是文件的 “真实” 修订值。您在 PDM 管理工具中定义修订编号与修订编号组件时，就是在配置一组有序值列表，依托计数器驱动，当文件在工作流中流转时，将修订编号分配给文件。其中，修订编号组件是修订编号的组成部分，每次向文件应用修订编号时，该部分会自动递增。

图 A：PDM 管理工具中展开的【修订】节点

定义修订组件时，相当于为数据库指定一组有序字符串，可以使用预置格式字符串，也可以自定义值列表。最常用的组件类型为数字型与字母型，也就是修订值采用 1、2、3…… 或者 A、B、C…… 这类形式依次顺延。

如果您给 PDM 设置一个静态值例如 “A”，且没有底层映射关系，只要求它每次 + 1，系统就无法获知 A 之后应该是什么值。修订组件会把每一个值绑定到一个计数器（A=1，B=2，C=3，以此类推），数据库依靠跟踪计数器实现递增。PDM 只为修订递增维护这些计数器以及对应的映射值。一旦定义完成并分配给文件，就形成了数据库修订。

系统会在数据库内为每一个文件保存修订计数器值。当展示修订值或者执行修订递增操作时，系统读取计数器值，查找该计数器对应的修订显示值，在前端界面呈现给用户。

举个例子：某文件修订计数器当前值为 2，执行 + 1 递增，计数器变为 3；系统检索修订编号列表，3 对应 C，界面就向用户显示 C。

数据库修订的递增操作在工作流内完成，可使用转换中的【递增修订】操作，或者在状态中使用手动【设置修订】工具。

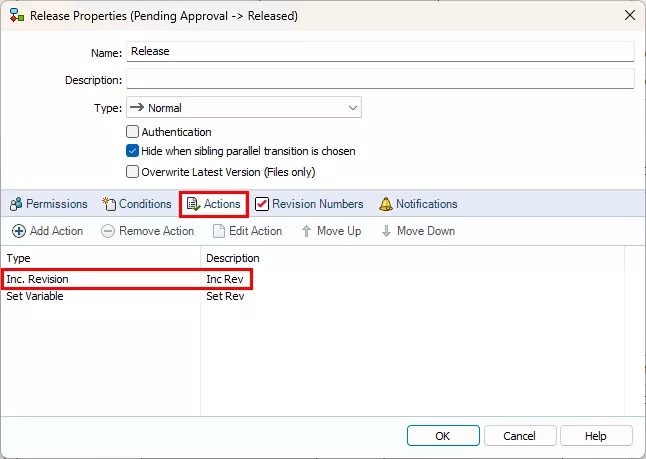

图 B：工作流转换内的【递增修订】操作

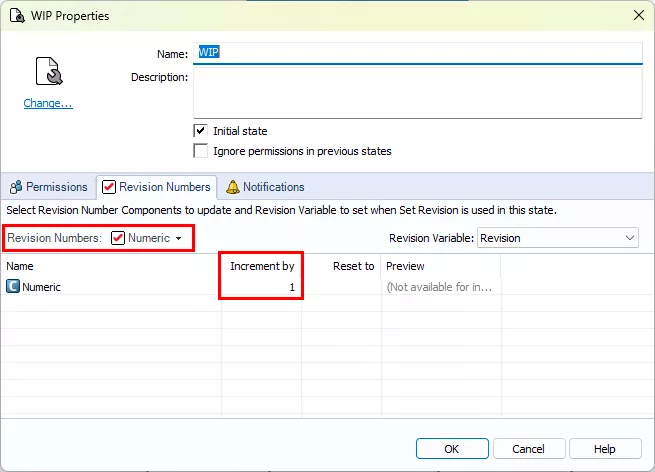

图 C：某个工作流状态，展示状态修订方案的各个组件

正如上文中《版本与修订》一文所述：数据库修订是绑定特定版本的。只要您签入文件变更或者变更文件状态，就会生成该文件的新版本，新版本默认不带任何修订赋值。这就会出现【修订（本地版本）】、【修订（最新版本）】与数据卡信息看起来相互冲突的情况。

读懂版本选项卡

在文件资源管理器的版本选项卡中，您可以查看数据库修订，以及它和所选文件当前本地缓存版本的对应关系。在介绍修订变量之前，您可能会疑惑：版本选项卡中有好几个字段都带有 “修订” 字样，更让人困惑的是，它们的值还经常不一致。

这里显示的值，正是依据管理工具内创建的修订编号与修订组件计算得出的值，也就是数据库计数器运算后的结果。

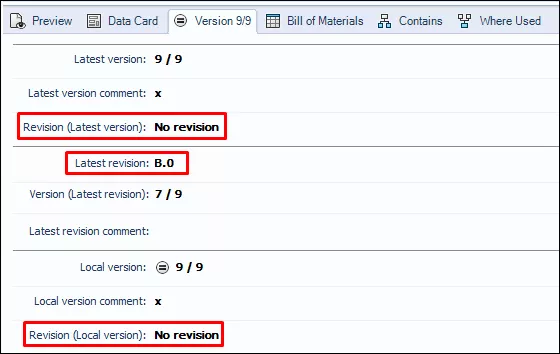

图 D：文件资源管理器内某文件的版本选项卡

该选项卡包含三个 “修订” 字段，三个字段全部有效，只是分别对应文件不同版本上绑定的修订信息：

- 修订（最新版本）：对应文件的最新版本，标识该最新版本是否分配了修订。（显示 “无修订” 代表文件最新版本尚未分配修订）

- 最新修订：代表曾经分配过的最近一次修订值，不区分本地缓存版本。

- 修订（本地版本）：对应您本机缓存的文件版本上绑定的修订。

因为数据库修订只绑定在执行修订操作的那个特定文件版本上，所以本地修订和最新修订的值有可能不一致。假设文件当前为第 5 版本，您通过工作流转换动作或者手动【设置修订】递增修订，这个修订只会分配给第 5 版本。一旦您再次签入文件或者流转状态生成第 6 版本，新版本就不再携带这个本地修订。

在历史对话框中更容易理解：版本 5 分配修订 A，版本 6 无修订，版本 7 分配修订 B。

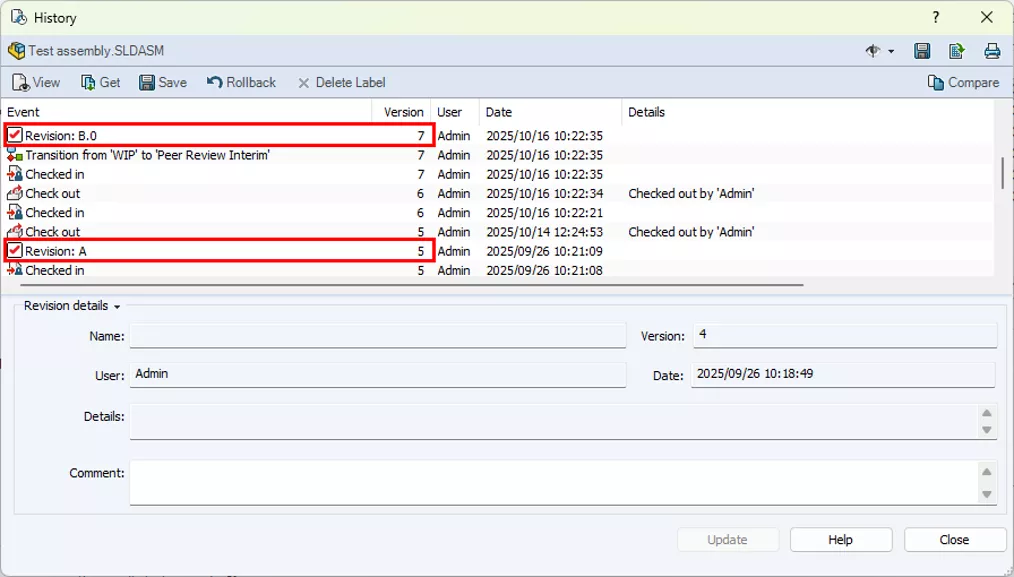

图 E：文件历史对话框，展示绑定在不同版本上独立的修订记录

大部分用户会保持本机缓存文件为最新版本；但如果本机缓存的是旧版本，或者本地没有缓存文件，本地修订和最新修订就会出现差异。

沿用上面的例子：下方这份 “测试装配体” 当前为第 9 版本，自版本 7 之后没有分配新修订。如果您工作站缓存的是最新版本 9，那么最新修订和本地修订都会显示 “无修订”。

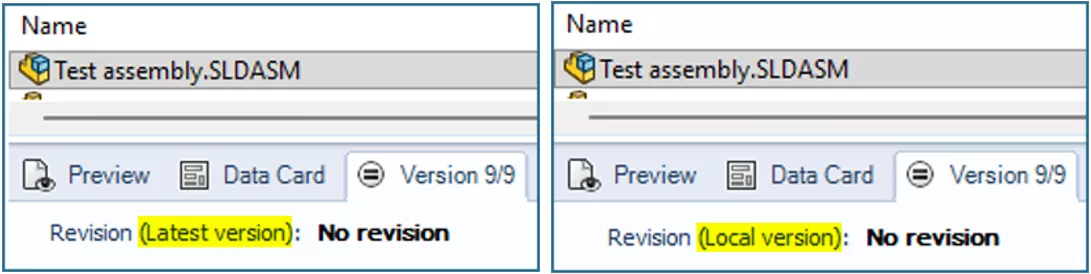

图 F.1 & F.2：同一份装配体文件版本选项卡对比，版本 9/9，【修订（最新版本）】与【修订（本地版本）】均显示 “无修订”

如果您获取版本 7 到本地，界面就会发生变化。最新修订仍然显示 “无修订”，因为版本 9 没有修订；但本地文件是版本 7，它带有修订。

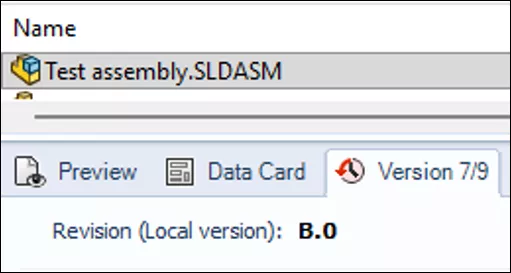

图 G：承接上图同一份装配体文件的版本选项卡对比，版本 7/9，【修订（本地版本）】显示 “B.0”

修订变量

理解数据库修订以及读取方式之后，我们再来讲解修订变量，以及二者的区别。首先明确：修订变量就是您在数据卡上看到的修订值。很多用户把它当成默认的、“真实” 的修订；但实际上数据库修订才是最权威的依据，修订变量只是从数据库修订取值。

PDM 默认库中内置了一个名为 “Revision” 的变量；这是通用默认模板，您可以选择使用或者不使用。如果不满足业务需求，您完全可以不用这个变量 —— 很多企业会自定义修订变量，甚至同时使用多个修订变量。

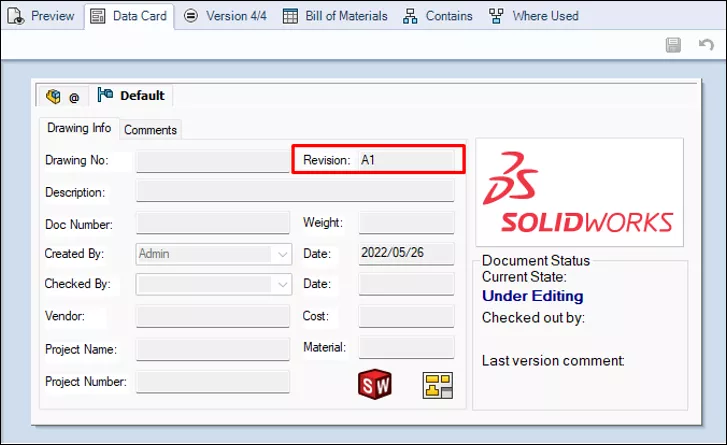

图 H：文件数据卡，展示已经赋值的修订变量

修订变量和其他所有变量没有区别，映射到数据卡之后，它只是一个文本容器。理论上，您甚至可以直接在数据卡该字段手动输入任意内容；它属于静态文本字符串，可以映射到自定义属性并展示在数据卡上。可以由其他流程自动写入，也可以手动更新，但本质上它只是文本载体。

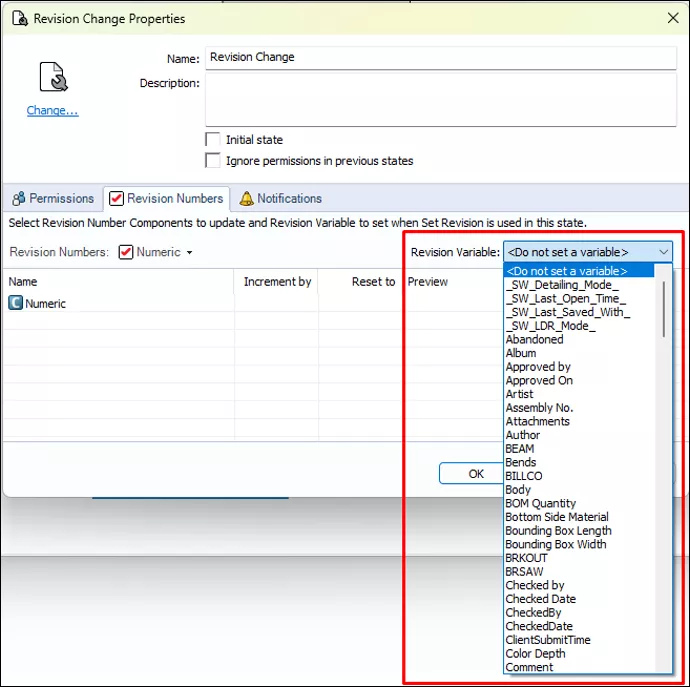

图 I：工作流状态属性，展开【修订变量】下拉列表，在这里指定用于承载修订的变量

部分企业以 SOLIDWORKS 文件本身作为唯一可信源，但最佳实践是由 PDM 依托工作流管控修订，再把修订值回写到数据卡，最终同步到自定义属性。这样能够降低人为出错风险，保障权限、审批与工作流规则得到遵守。我们建议按照上文方式配置修订组件与修订编号，分配到工作流指定的转换和状态，并在转换动作中配对配置【递增修订】和【设置变量】。

修订变量由工作流转换中的【设置变量】动作赋值……

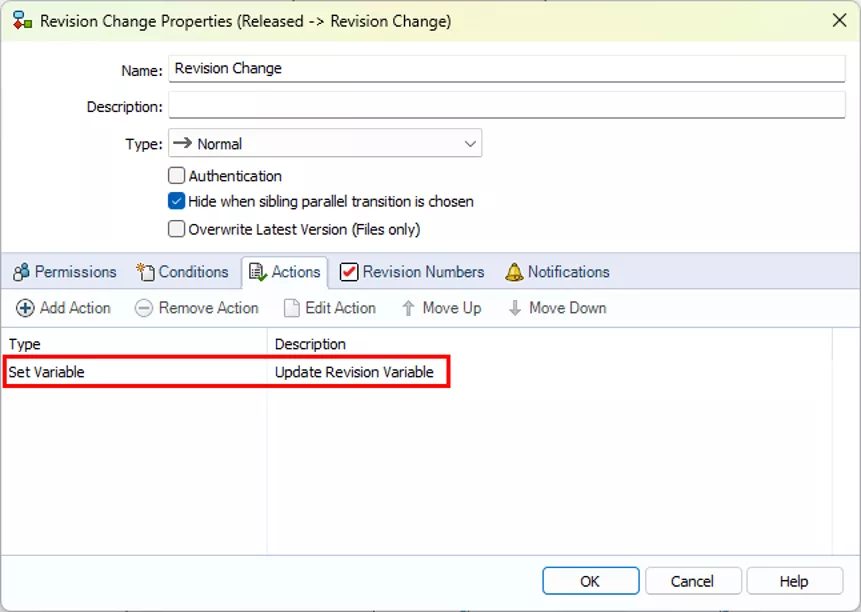

图 J：工作流转换属性，展示【设置变量】动作，描述为 “更新修订变量”

…… 或者手动【设置修订】工具中的【更新变量】复选框完成赋值（两种方式都依托工作流内的配置）。

图 K：【设置修订】对话框，高亮【更新变量】复选框，勾选后将向工作流状态属性中指定的修订变量写入值

修订变量不会自动更新，即便数据库修订发生变化也不会自行同步。两个值没有原生绑定关系，您必须通过上述方式配置工作流，让变量跟随数据库修订同步更新。如果在工作流中没有把【递增修订】和【设置变量】成对配置，二者很容易出现不一致。

修订变量和其他变量一样有一个特点：它跨版本持久保存，这一点和数据库修订不同。无论这个修订值是在哪一个版本上设置的，数据卡上都能一直看到 “修订：B”；除非有人手动在数据卡修改、使用【设置修订】工具或者经由工作流转换去变更它，否则不会变化。

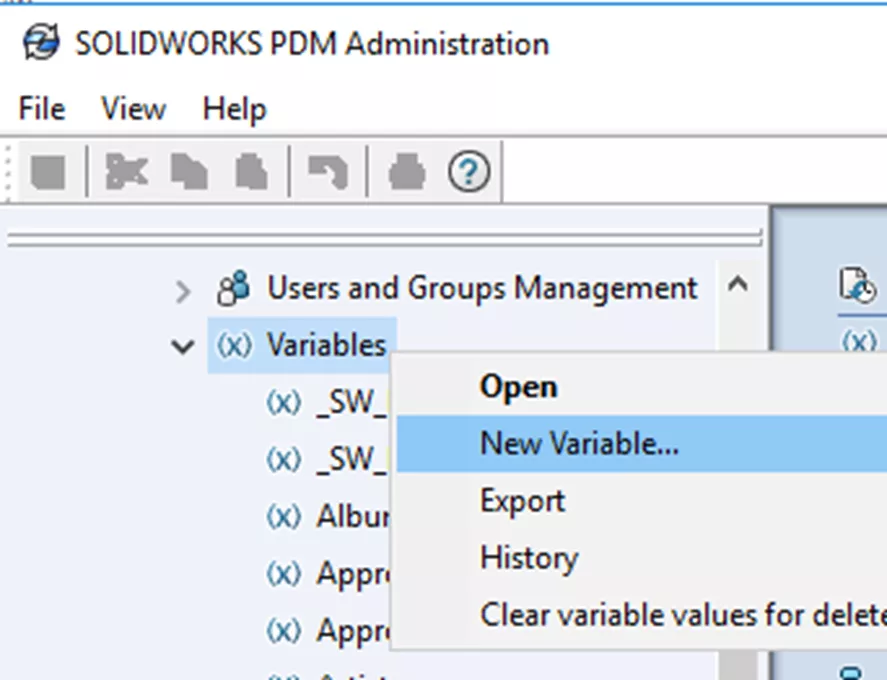

您还可以把变量映射到文件自定义属性，写入工程图标题栏、物料清单，同步至 ERP 系统等。它是 PDM 外部可以识别、对外展示的修订信息。如果您想了解该配置方法，可以阅读这篇文章《将 SOLIDWORKS 文件自定义属性链接到 PDM 变量》。

落地应用

读完数据库修订与修订变量的介绍，您就能理解二者之间不存在原生绑定关系。很多管理员会配置库，让数据卡上的修订变量跟随刚刚递增完成的数据库修订同步更新 —— 这确实是行业最佳实践，但系统本身不会强制二者自动同步，需要您主动配置告知 PDM 执行该动作。

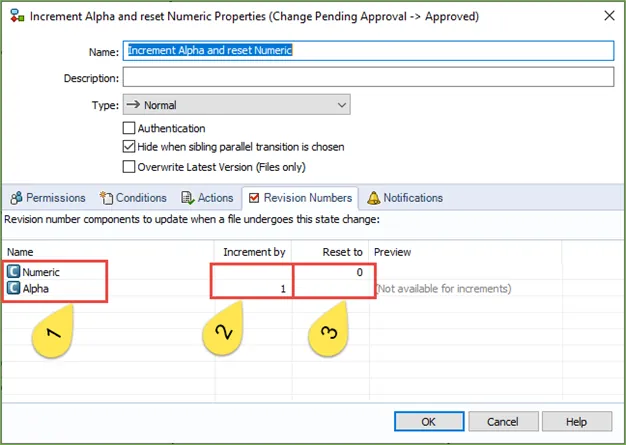

想要正确递增修订并把新修订值写入修订变量，两处都需要在工作流中完成配置。这篇文章《SOLIDWORKS PDM 状态修订编号与转换修订编号的区别》详细介绍二者用途与配置步骤，对于常规自动工作流转换，以及手动使用【设置修订】工具都非常实用。

结语

很多用户在理解 PDM 修订体系时都会感到困惑，希望本文可以解开疑问。SOLIDWORKS PDM 包含大量联动机制，我们希望尽可能拆解清楚，帮助您在日常工作中自信、高效地管理库文件。
