Abaqus非线性静态模型的稳定策略教程

在 Abaqus 非线性静态分析中，一个常见问题是模型存在失稳现象，进而导致计算不收敛。失稳问题通常十分隐蔽且容易被忽略，这让分析人员往往无从知晓仿真失败的原因，也不清楚该修正哪些内容才能获得收敛解。

因此，Abaqus 用户在排查问题模型时，常常默认使用与分析步定义关联的自动稳定算法（也称为静态稳定）来进行仿真计算，这一现象也就不足为奇了。但自动稳定算法并非解决所有失稳问题的 “万能工具”。事实上，不当使用该算法会生成不符合实际的计算结果，甚至可能引发代价高昂的产品失效问题。

为帮助分析人员获得精准的收敛解，本文将阐释失稳问题及对应的求解方法，重点说明在 Abaqus/Standard 中各类常用稳定技术的适用场景与使用方式。

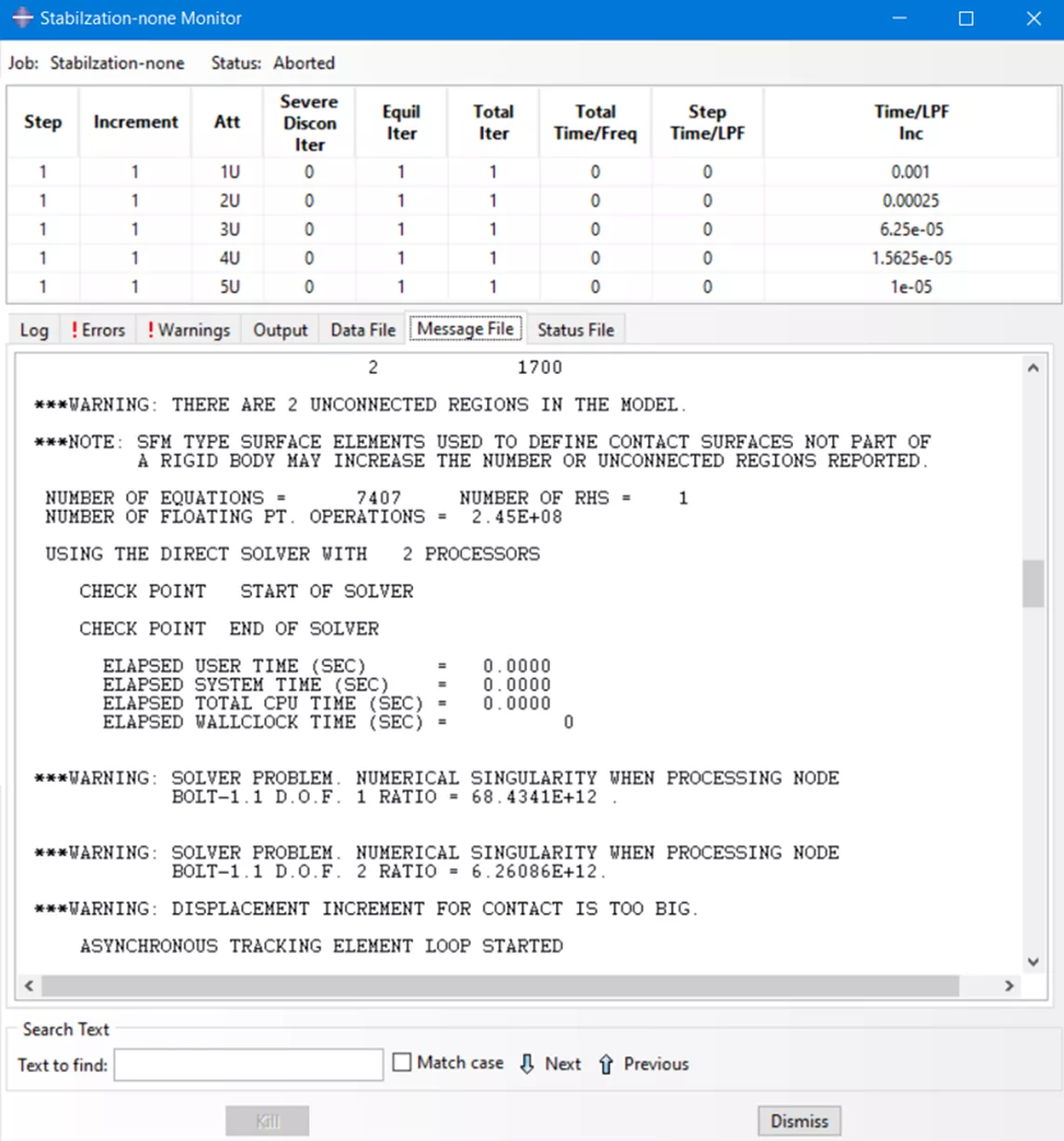

Abaqus 输出文件中不收敛的典型警告信息

理解与解决失稳问题

解决失稳问题以实现计算收敛的方法有很多，但首先必须明确失稳的主要来源，以及这些来源如何导致不收敛。我们先从非线性的几种可能成因入手理解：

几何非线性：结构刚度随变形发生变化的分析类型，典型场景包括大挠度与大变形、大转角、结构失稳（屈曲）等。

材料非线性：应力与当前应变相关引发的非线性，常见形式包括非线性弹性、金属塑性、开裂、压溃、颈缩等。

边界（接触）非线性：接触特性导致刚度发生不连续突变，接触行为分为法向与切向：法向接触只有 “建立” 和 “未建立” 两种状态，切向接触则有 “分离、滑动、粘结” 三种状态。这类刚度突变属于不连续变化。

需要注意的是，这些失稳问题的共性是刚度发生变化—— 刚度变化幅度越大，计算不收敛的风险就越高。

要理解这一特性的重要性，我们需要回归问题静 / 动态属性的基本原理。简单来说，静态与动态问题的核心区别在于惯性效应是否存在：

动态平衡方程

静态平衡方程

当惯性力极小（ma→0）时，方程简化为静态平衡形式：

在静态分析中，模型无惯性效应，求解过程由阻尼与刚度相关分量主导。

因此，当结构发生屈曲 / 弯曲、材料软化时，模型会出现刚度突变；而在接触间隙、无约束刚体运动等场景下，模型甚至会出现刚度为零的情况。此时静态求解器因缺乏固有阻尼，很难收敛得到有效解。

综上，固有阻尼缺失叠加刚度突变（如屈曲、弯曲、材料软化），或刚度完全消失（如接触间隙、自由刚体运动），是导致静态求解器难以收敛的核心原因。

解决这类问题通常有三种方案：

• Abaqus/Standard 中的隐式动态（准静态）分析流程

• Abaqus/Explicit 中的动态分析流程

• Abaqus/Standard 中启用稳定算法的静态分析流程

本文聚焦非线性静态问题，因此重点讲解第三种方案：在 Abaqus/Standard 求解器中使用稳定算法。

正如本文开头所述，由于静态稳定算法被过度滥用且存在潜在负面影响，我们必须谨慎选择其应用场景。

静态稳定算法主要用于解决整体失稳或整体刚度变化引发的收敛问题，例如整体结构屈曲、材料软化、无约束刚体运动等。该功能需在静态分析步的详细设置中激活，使用时可选择指定阻尼系数或耗散能比例两种方式。

• 若指定阻尼系数，整个分析步将采用恒定的阻尼值，该数值通常通过试算或经验确定。

• 若选择耗散能比例（模型稳定能 ALLSD 与总内能 ALLIE 的比值），Abaqus 会自动调整阻尼系数，将该比值控制在设定值以下，默认值为 2.0e-4。你也可通过设置容差控制自适应行为：若比值超出容差，Abaqus 会在后续增量步中自动调整阻尼系数；若容差设为 0，则采用基于初始能比的恒定阻尼系数。

稳定算法的选项选择与参数输入必须谨慎且基于充分理解，需要监控模型的能量耗散情况，确保其处于合理范围。具体需监控历史输出变量：模型稳定能（ALLSD）与内能（ALLIE），以此保证稳定算法的引入不会显著改变模型的真实物理行为。

Abaqus 官方手册建议，ALLSD 应小于 ALLIE 的 5%。尽可能降低稳定能占比，能让计算结果更贴近真实物理行为。基于收敛状态自动调整阻尼系数的自适应稳定选项，是值得选用的方案，可避免自适应阻尼值导致稳定能超过应变能。

在明确分析步级静态稳定算法的使用时机与方法后，我们再来介绍 Abaqus/Standard 中另一类常用稳定功能：接触对的接触控制稳定功能。

更多细节参见下方图 2。

应用于接触对的稳定算法

前文提到，接触是高度非线性的行为，区域间的相互作用状态会持续变化 —— 粘结、滑动或分离。

在物体相互靠近建立接触的场景中，完全接触前模型因无法实现平衡，极易出现收敛困难。

以仿真场景为例：对球形压头施加外力，使其向另一物体移动。初始阶段两物体间存在间隙，压头会表现为刚体运动。这是因为未建立接触时，无反向力或边界约束产生反作用力，无法实现静态平衡。接触稳定算法的核心是引入粘性阻尼，可将其效果理解为在接触界面添加临时弱弹簧，由此产生反向反作用力，助力实现静态平衡与计算收敛。

另一种场景是物体间已完全接触，但接触面存在相对运动，这种状态变化会引发 “数值冲击”。接触对框架下的稳定算法可阻尼这类冲击，平滑数值收敛过程、降低失稳风险。

以下是高效为接触对施加稳定算法的几个技巧：

1、仅对目标接触对施加稳定

模型失稳的常见来源是边界（接触）问题，因此仅对需要稳定的接触对施加算法，助力初始接触建立，可最小化稳定用量、降低误差风险。

逐步衰减稳定参数

稳定算法在分析步开始时施加于接触对，用户可选择在分析步结束前将其数值线性衰减至零（或极小值）。该方式最适用于分析步初始存在间隙的接触对（无约束刚体运动、自由度数值奇异性、未连接区域）。

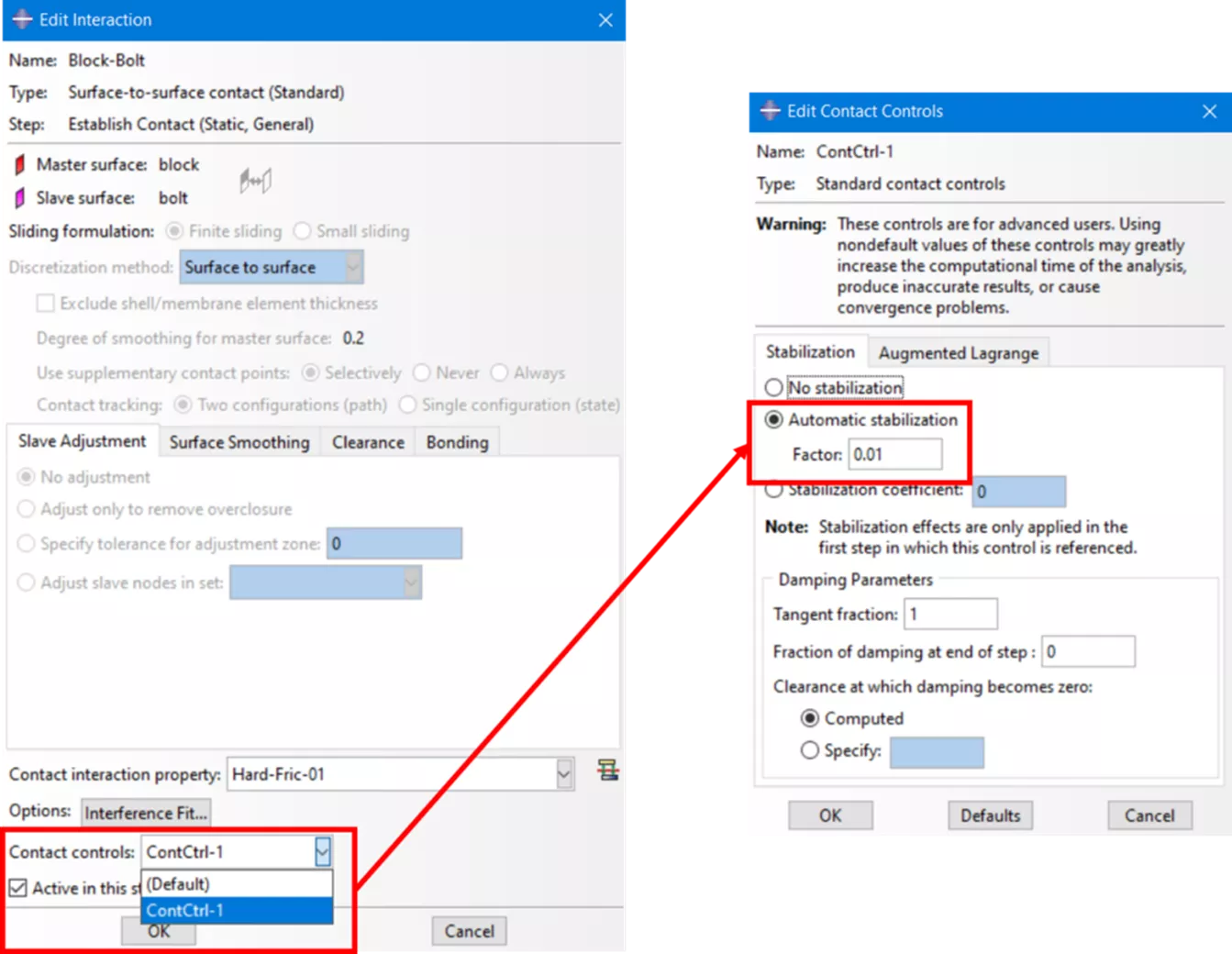

在 Abaqus/CAE 中操作：创建带自动稳定的接触控制定义，在接触对设置中，为 “接触控制” 下拉菜单选择该定义（如图 2 所示）。

2、核查能量占比

始终核对模型稳定能（ALLSD）与内能（ALLIE）的比值，建议将 ALLSD 控制在 ALLIE 的 5% 以内。实际应用中，可尝试将该比例降至更低（如 1% 甚至更低），同时保证模型收敛，建议通过逐步降低稳定参数进行多次试算。

切记：稳定算法属于人工干预手段，用量越大，整体求解结果的误差风险就越高。

稳定参数过大同样会引发问题，可能导致非物理行为或计算不收敛。

图 3 为能量历史曲线示例，从稳定能曲线（ALLSD）可明显看出稳定参数过量。

3、拆分分析步建立接触

降低稳定算法误差、助力接触对模型收敛的另一方法，是将载荷步拆分为两个分析步：

第一步：施加稳定算法，同时仅施加最大载荷的 1%~10%，完成接触建立；

第二步：无需稳定算法，将载荷线性加载至最大值。

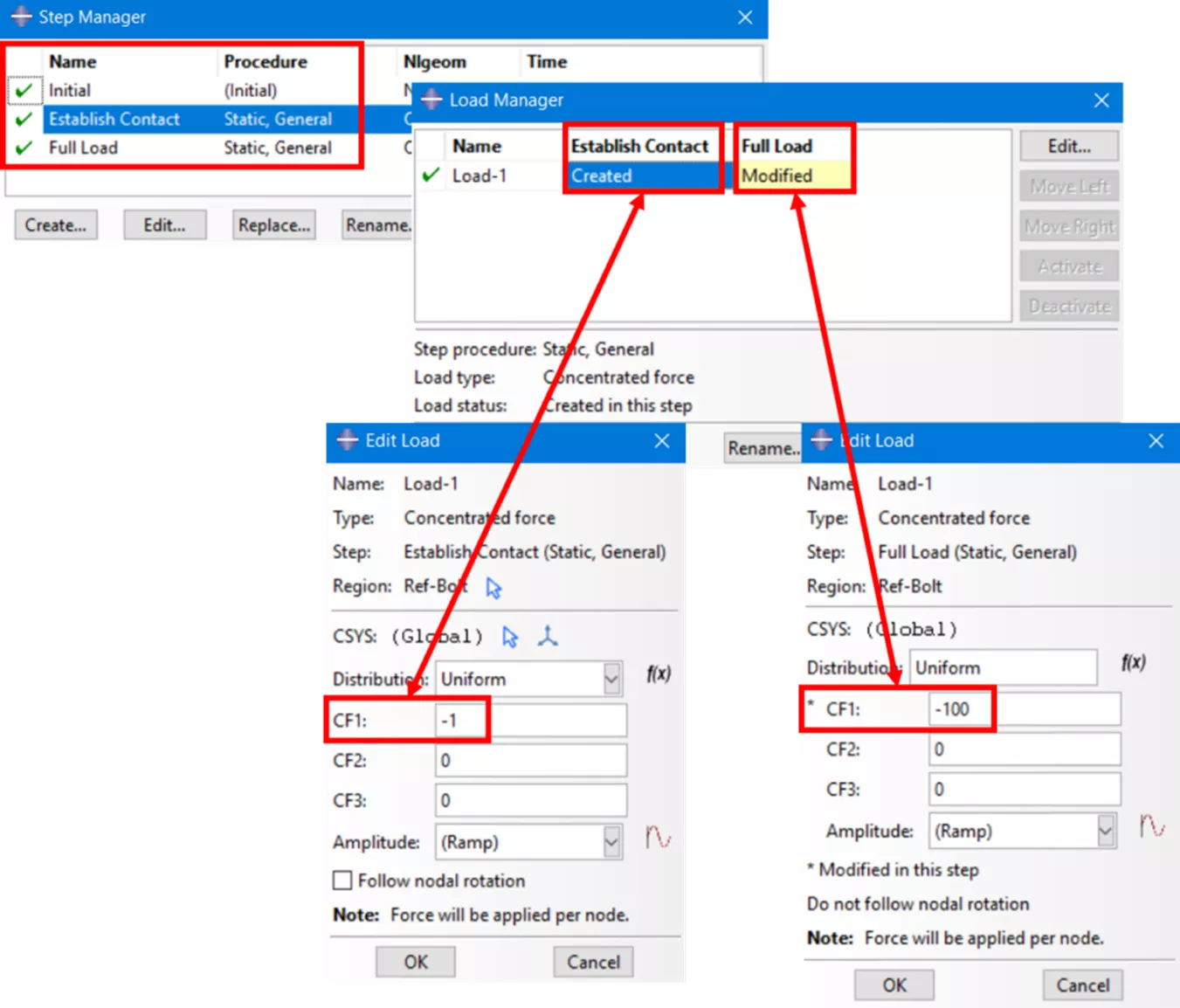

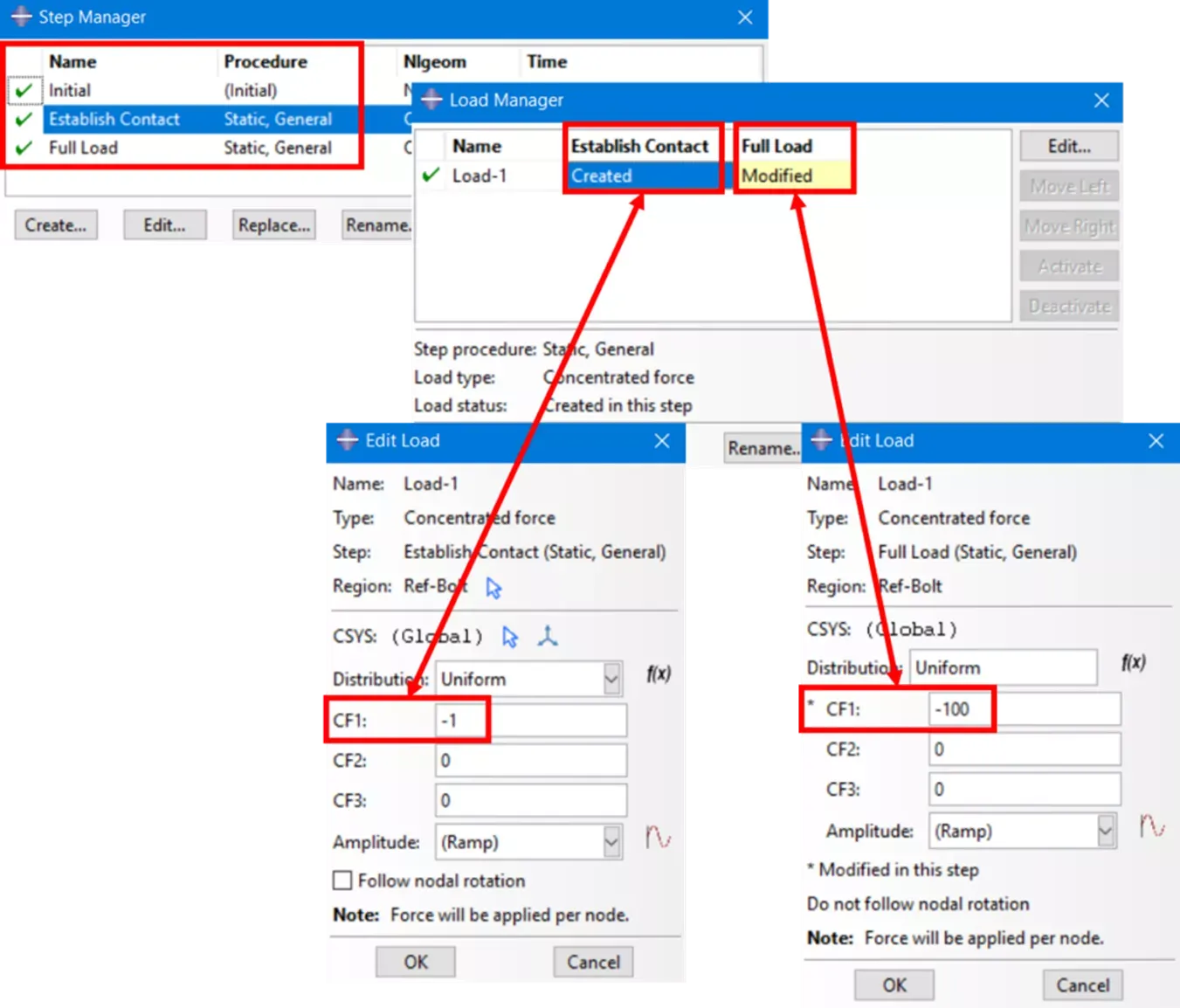

从图 3 可观察到，稳定能在第一步上升，第二步保持恒定。Abaqus/CAE 操作方式如下：

应用建议的算例结果说明

为更好地理解上述概念，我们将这些方法应用于一个简单分析模型（记为模型 A）。该模型初始存在收敛问题或求解失败，消息文件生成的警告如图 1 所示。随后我们将载荷拆分至两个分析步，并调整自动稳定系数以降低稳定能数值，得到模型变体 B 与模型 C。

为跟踪这些调整与稳定参数变化的影响，我们将关键输入参数与观测输出数据记录于下表：

从结果可见：

模型 A 采用单分析步施加全载荷，接触对启用稳定系数为 1 的自动稳定，ALLSD/ALLIE 比值达 13725%，远超出 5% 的建议值；

模型 B 增加第二个分析步，第一步施加总载荷的 1%，第二步加载至 100%，稳定系数降至 1E-2 且仅在第一步施加，ALLSD/ALLIE 比值为 149%，虽低于模型 A，但仍超出建议值；

模型 C 进一步将稳定系数从 1E-2 降至 1E-8，ALLSD/ALLIE 比值仅 0.27%，远低于 5% 的建议值。

由于模型 C 的 ALLSD/ALLIE 比值最低，其仿真行为相比前两个模型更贴近真实物理情况。

值得注意的是，稳定算法会引入类阻尼效应，抵抗接触面间的相对增量运动。即便在 “静态” 分析中，求解器也会在微小的伪时间步内完成小位移增量计算（伪时间是静态分析中的非物理量，仅用于跟踪求解器增量进程）。因此，伪时间步内的相对增量位移越大（对稳定算法而言等效于相对速度越高），该增量步施加的人工阻尼力就越大。

这意味着，同一模型多次计算时，若改变接触面摩擦系数等参数，自动稳定的施加程度会出现差异，最终导致峰值应力等结果产生不一致的偏差。

总结

稳定算法是解决非线性静态问题收敛难题的强大工具，需合理、谨慎使用，才能确保计算结果尽可能贴近真实物理情况。
