基于仿真驱动的天线设计优化 — CST与Tosca优化套件联合应用

日期:2026-04-21 发布者: Rishi Silva 浏览次数:

在进行电磁组件与系统设计时,工程师往往会受到参数化 CAD 定义的固有局限。尽管借助高频电磁仿真几乎可以分析任意设计方案,但设计迭代仅能通过调整 CAD 参数实

在进行电磁组件与系统设计时,工程师往往会受到参数化 CAD 定义的固有局限。尽管借助高频电磁仿真几乎可以分析任意设计方案,但设计迭代仅能通过调整 CAD 参数实现。突破此类局限的核心方法,是采用CST Studio Suite + Tosca 优化套件组合工具,搭建非参数化设计优化工作流。本文将详细讲解该工作流,轻松生成高效、可制造、且远超参数化设计想象的天线方案。


一、什么是非参数化设计优化?

非参数化设计优化允许工程师完整利用设计空间全域,而非仅局限于预定义的 CAD 参数,以此解决工程问题。工程师无需再定义数百个独立设计变量,只需划定设计空间、设定性能指标,搭建 “仿真 — 雕琢” 循环迭代流程。仿真软件会自动分析设计空间,对照性能指标评估结果并调整几何形态,循环迭代直至(尽可能)达成优化目标,输出最终设计方案。

该方法可让工程师自动生成仿生型、高性能的结构形态 —— 这类形态通常难以通过人工构思实现,且完美适配现代增材制造与先进电磁系统需求。

该流程通常需要两款软件深度集成:优化器(本文为 Tosca 优化套件)与物理场求解器(本文为 CST Studio Suite)。

Tosca 非参数化优化采用两种核心算法:

1、拓扑优化:在给定载荷、边界条件与性能目标下,确定设计空间内的最优材料分布方案。该方法不调整预定义参数,而是通过移除或重新分配材料,实现最优结构性能(如轻量化、高刚度),同时提升电磁性能。

2、形状优化:在不改变整体拓扑结构与连接关系的前提下,平滑修改现有曲面,提升组件性能。与拓扑优化可开孔、完全移除材料不同,形状优化聚焦精细化几何形态、提升效率,同时保留基础结构完整。

支持的求解器与材料类型

并非 CST Studio Suite 所有求解器均支持与 Tosca 联动的非参数化优化,支持的求解器如下:

  • 频域求解器(快速降阶模型)

  • 本征模求解器(通用有耗模型)

  • 磁准静态时域求解器(2D)

支持的材料类型:

常规材料(介质材料)

欧姆薄层材料(面电阻小于 1.15×10⁻⁴)


二、基于 CST Studio Suite 的天线拓扑优化

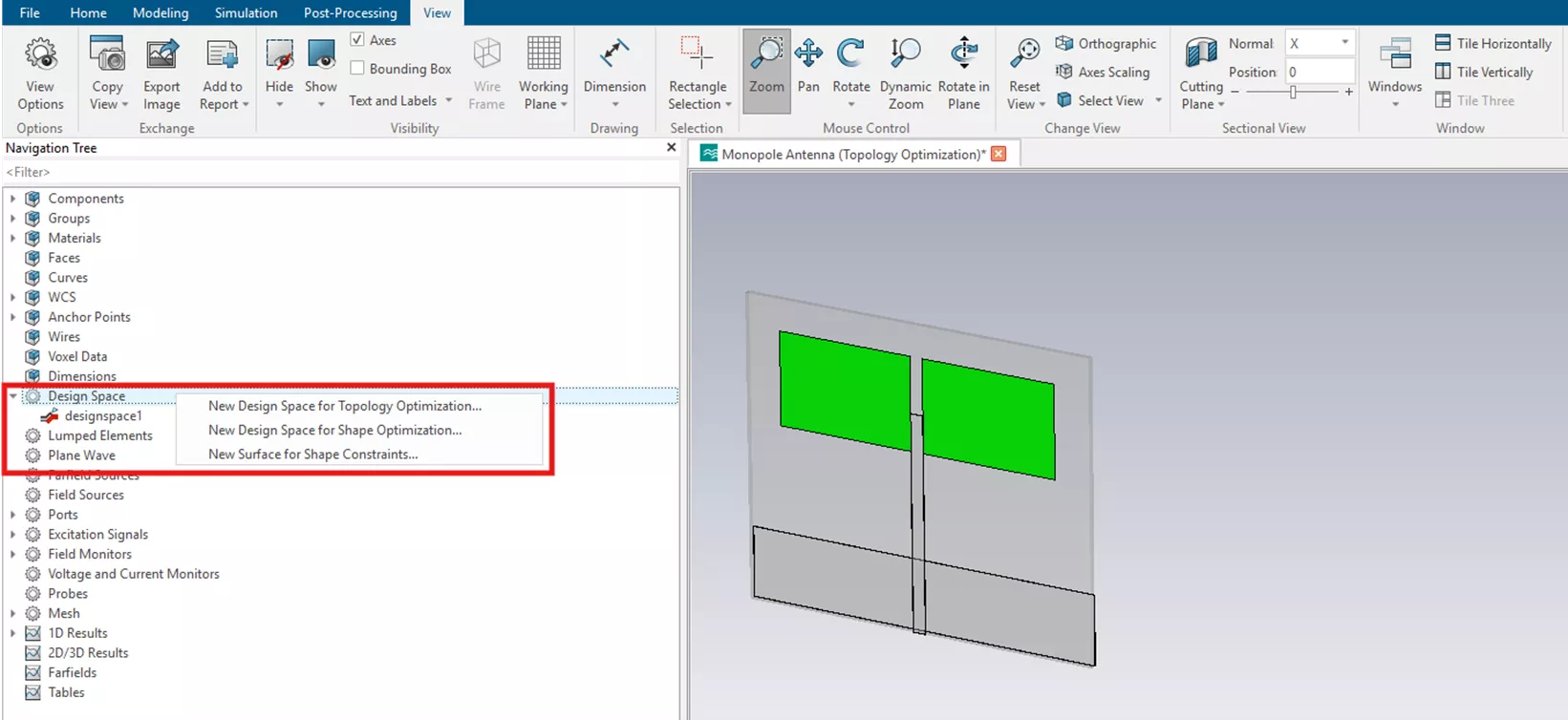

在 CST Studio Suite 中启用非参数化优化,第一步是定义设计空间,可通过导航树直接操作。设计空间是一组用于拓扑优化的体区域,或用于形状优化的曲面区域。

拓扑优化场景下,设计空间有限元网格的每个四面体单元均对应一个设计变量,该变量可实现原始材料与填充材料的插值过渡。

该变量可实现原始材料与填充材料的插值过渡。

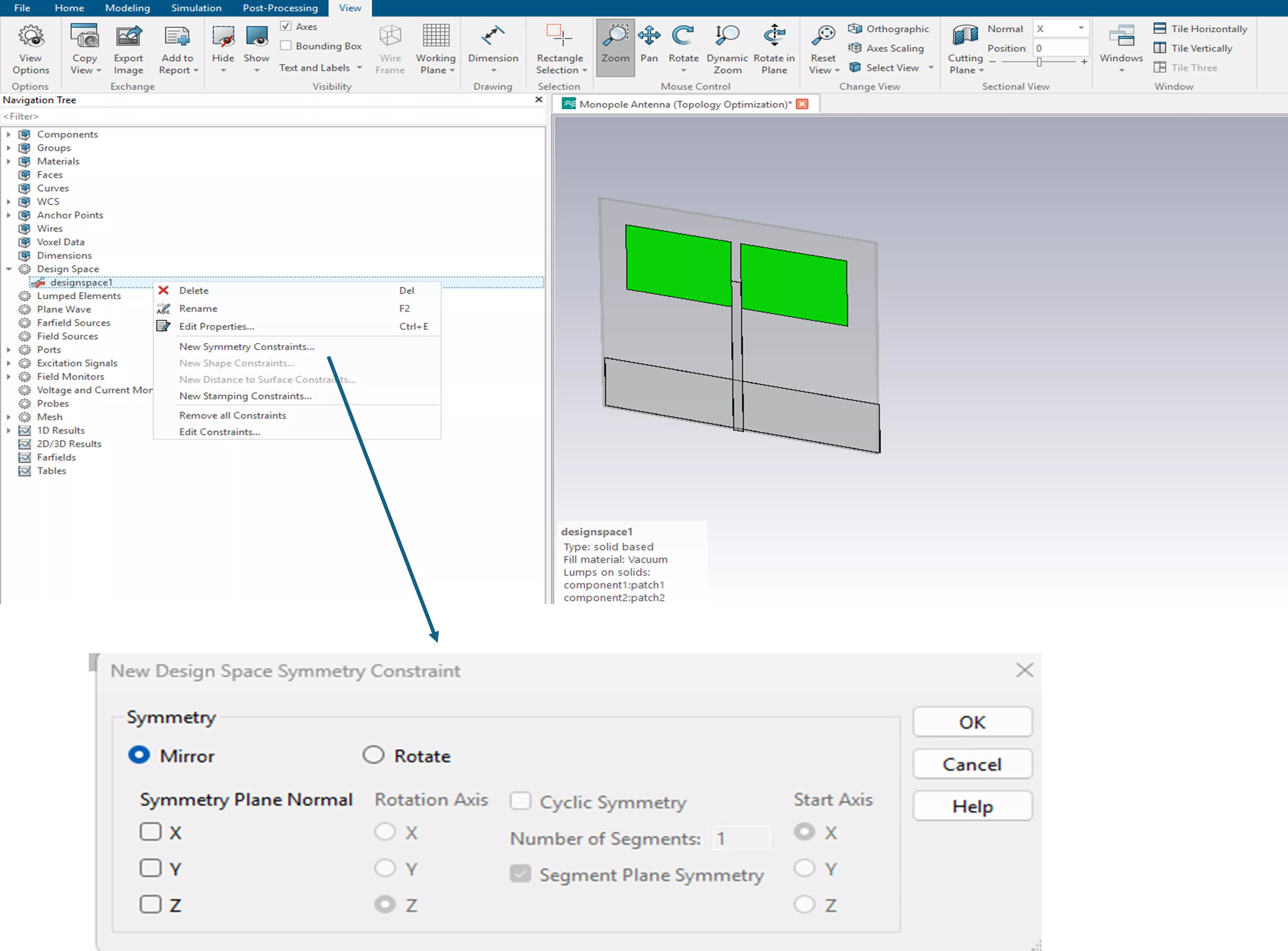

步骤 1:定义运动约束

完成设计空间定义后,可配置多项运动约束,如对称约束、形状约束等。运动约束用于限制设计变量 / 几何实体在单次优化迭代中的变化幅度与方式。本文案例中,设置镜像对称约束。

步骤 2:定义优化器目标

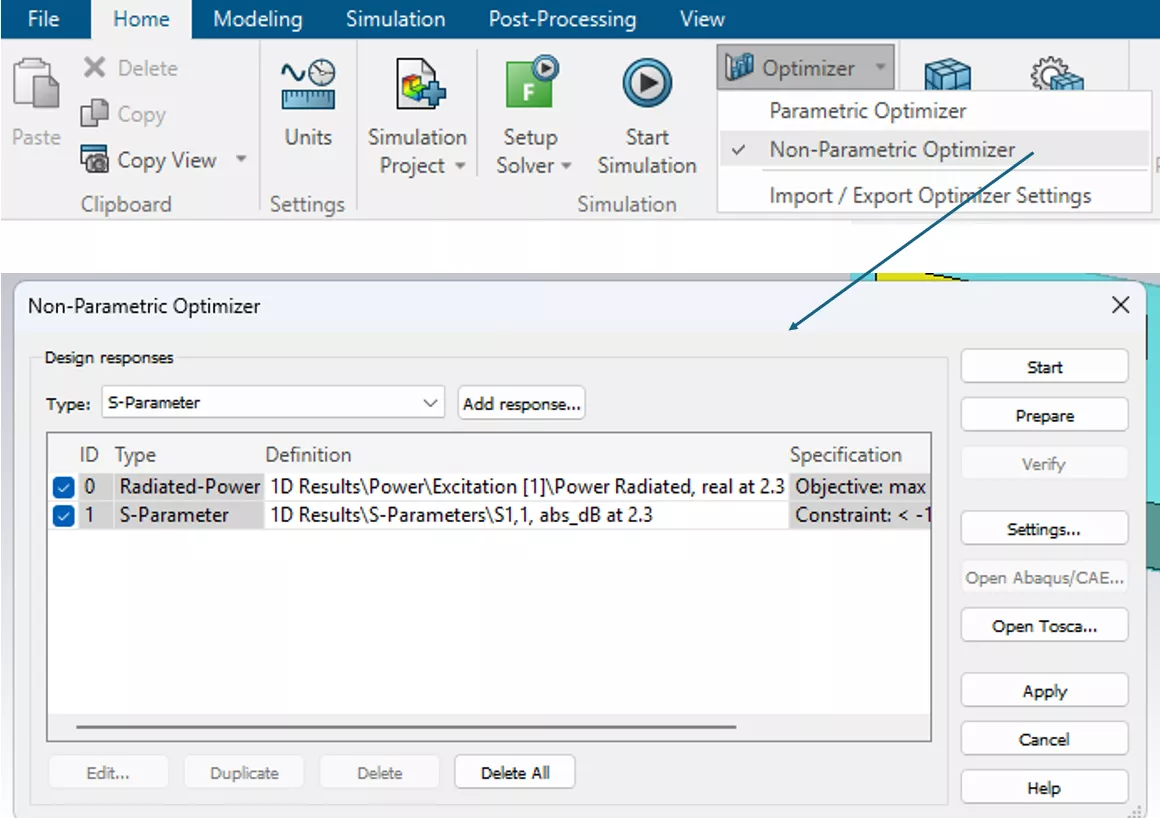

通过 CST Studio Suite 主页选项卡中的非参数化优化器功能,设定优化目标。

 CST Studio Suite 主页选项卡中的非参数化优化器功能,设定优化目标。

本案例参数:

频率范围:2.3–2.8 GHz

约束条件:回波损耗(S₁₁)幅值<-15 dB

优化目标:最大化辐射功率,目标值 0.5 W

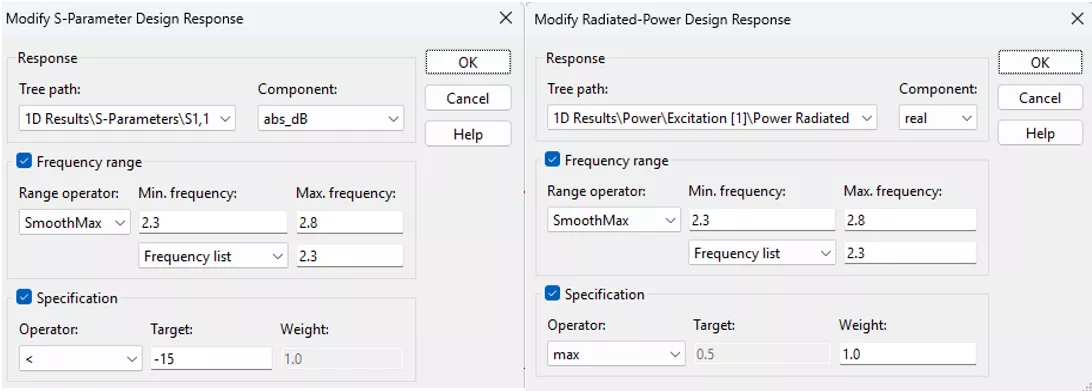

按如下方式设置辐射功率与 S 参数设计响应:

S 参数设计响应

路径:1D 结果→S 参数→S₁₁,dB 幅值

频率范围:2.3–2.8 GHz

约束:<-15 dB

辐射功率设计响应

路径:1D 结果→功率→激励 [1]→辐射功率(实部)

频率:2.3 GHz

目标:最大化,目标值 0.5 W

按如下方式设置辐射功率与 S 参数设计响应:

三、结果监控

启动优化器后,所有迭代步骤与设计循环进度,都会在 CST 消息窗口实时显示。仿真运行期间,可通过 Tosca 图形界面查看进度、获取结果。

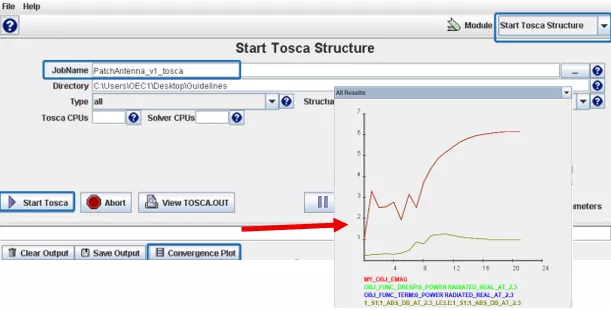

1. 收敛曲线

可实时查看优化过程中的指标变化,监控迭代收敛状态。

实时查看优化过程中的指标变化

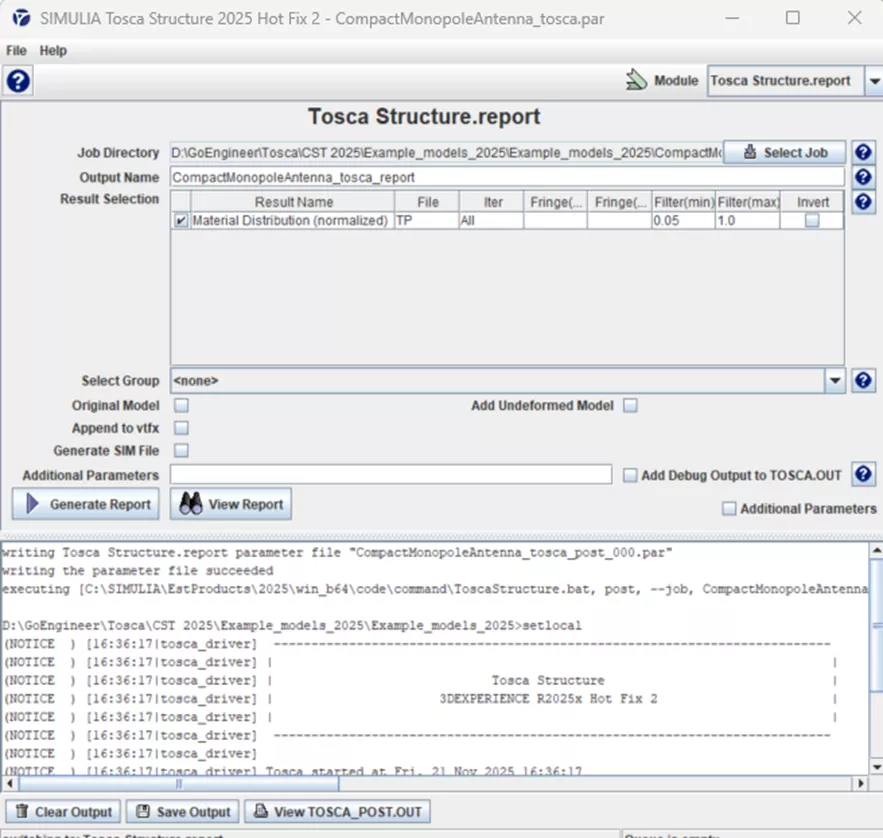

2. Tosca 结构报告模块

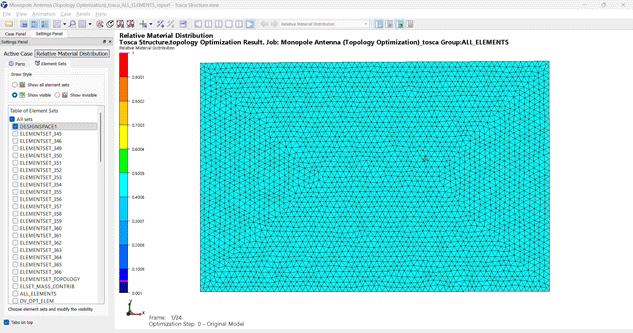

用于查看最终优化结果,支持以动画形式展示拓扑优化全过程,直观呈现各迭代步的材料分布变化。

Tosca 结构报告模块

3. CST 内优化结果查看

动画形式展示拓扑优化全过程,

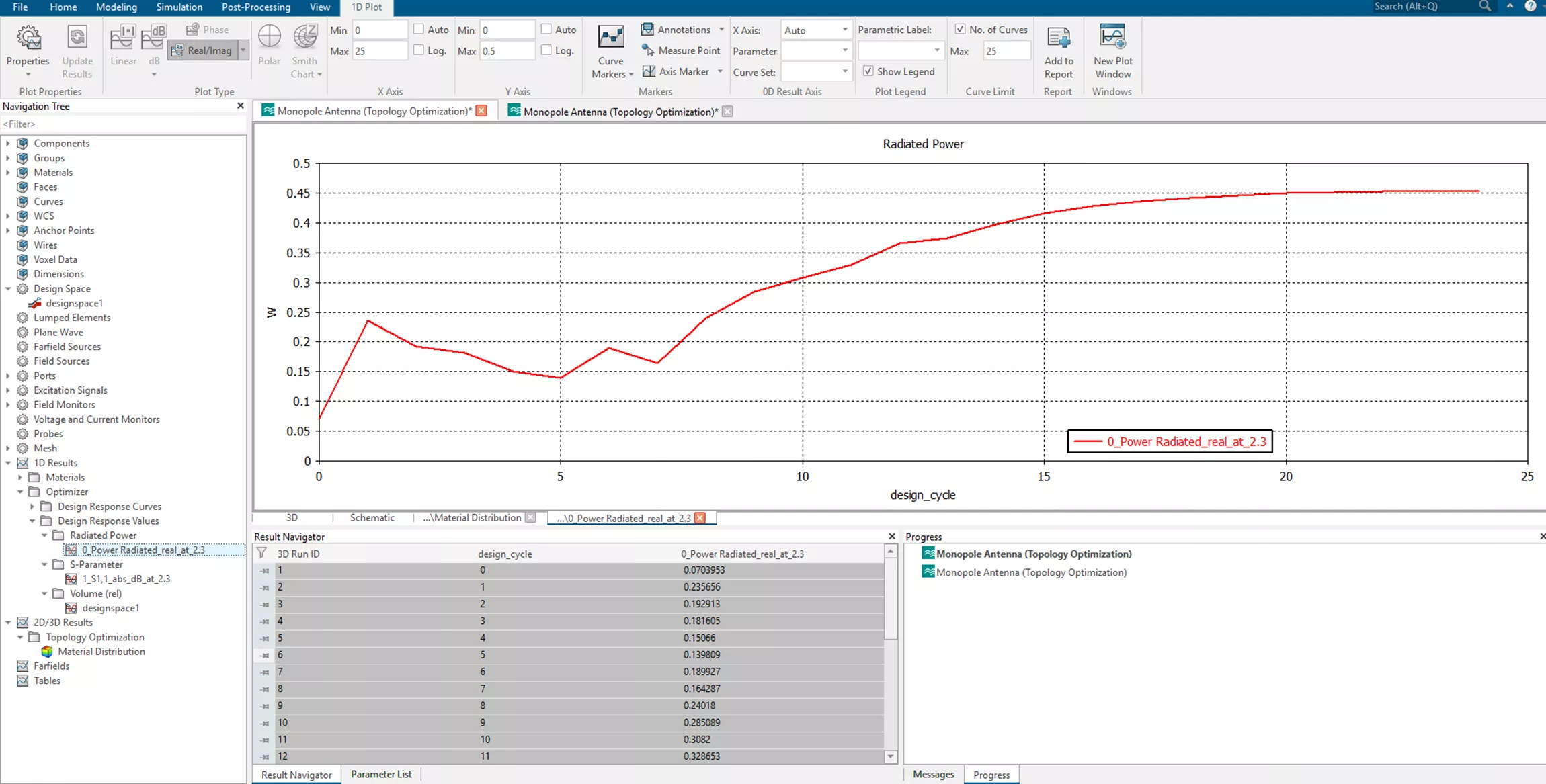

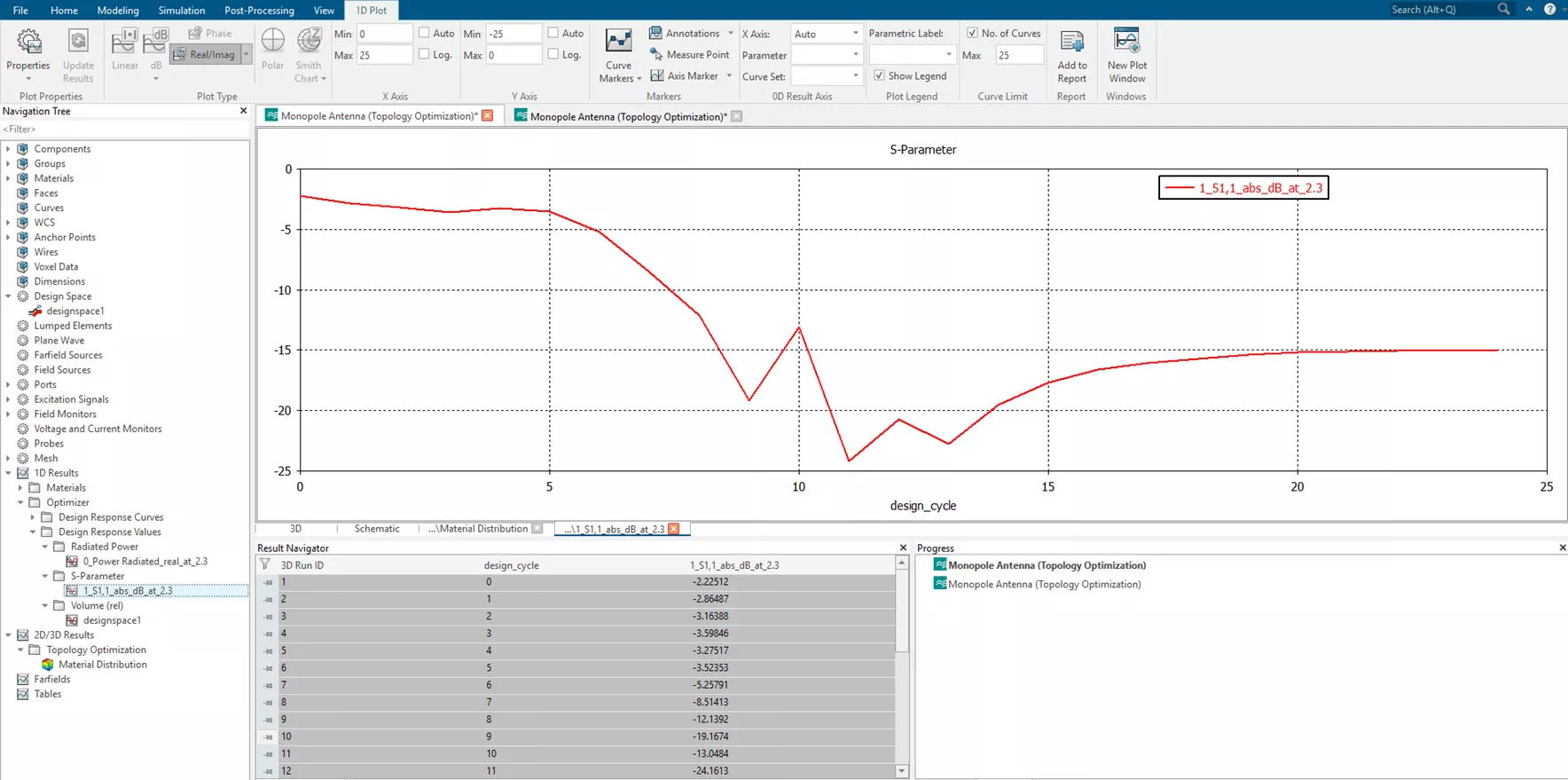

返回 CST 界面,可在工作项目的优化结果中,查看每个设计循环的辐射功率与S 参数数值。

辐射功率S 参数数值

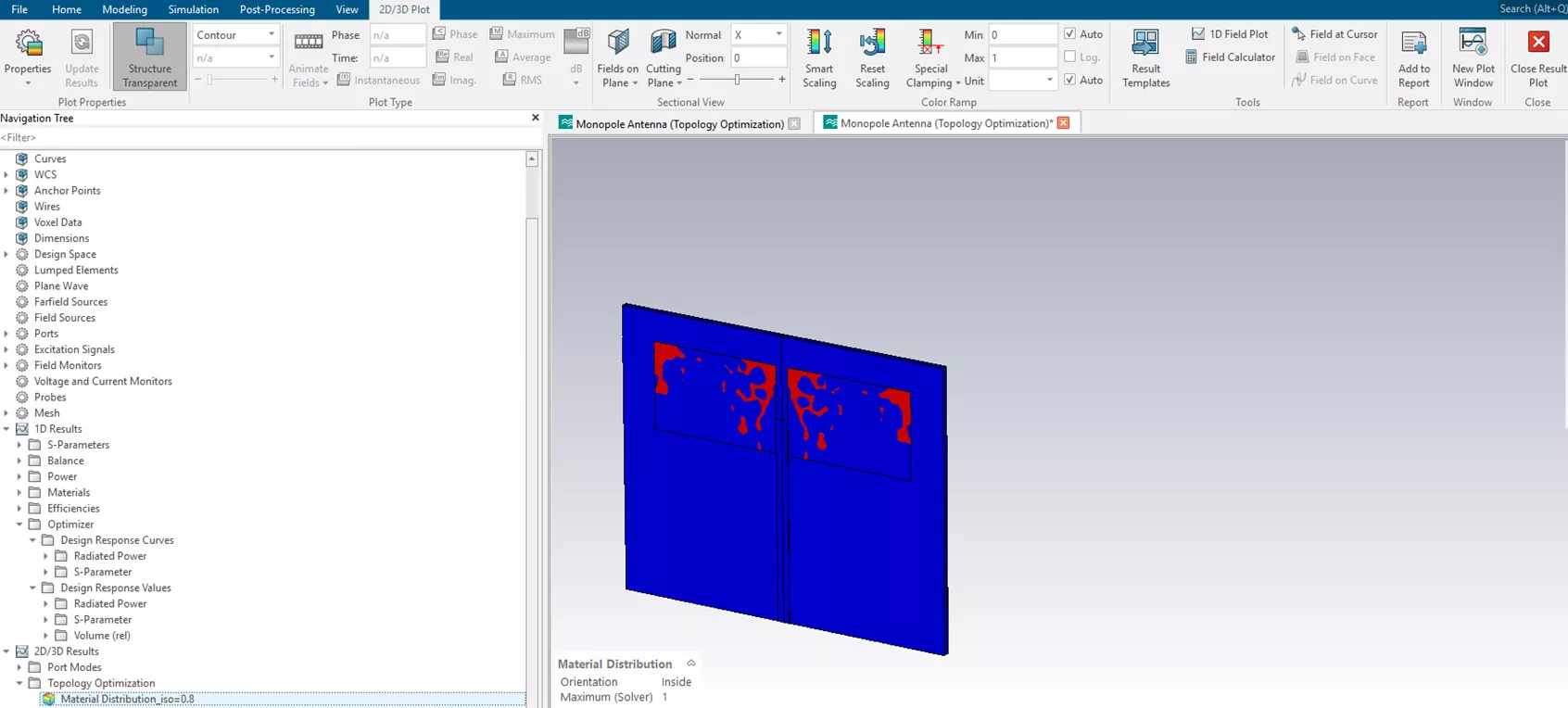

材料分布查看

非参数化优化运行期间,CST 会自动为每轮迭代创建独立文件夹,存储对应 CST 文件。打开某一迭代步的文件,进入非参数化优化器设置,设定等值切割阈值,应用并点击验证,即可查看该迭代步的材料分布(即阶段性优化设计)。


材料分布查看

不同等值切割阈值会产生不同响应结果,根源在于拓扑形态差异。金属走线若存在边缘,会导致电导率降低、能量耗散,同时加载谐振模式。执行等值切割时,拓扑轮廓需要对网格节点做平滑处理,CST 与 Tosca 的处理逻辑不同,因此电磁结果会存在小幅差异。完成 CST 结果验证后,可通过 Tosca 将优化设计导出为 CAD 文件。


四、总结

非参数化优化在天线、滤波器、波导及其他电磁组件设计中效果显著。该方法依托无预设的空白设计空间,摆脱几何参数化的固有预判与假设,以仿真分析为核心,在无限可能性中寻得最优方案。

实现该技术需依托CST Studio Suite + Tosca 优化套件组合工具,操作流程简洁但功能强大。工程师若能结合创新思维合理运用,可探索全新几何形态、适配现代制造工艺,实现优于传统参数化方法的极致性能。


如需了解更多 CST Studio Suite 选购、部署、授权、云端能力等常见问题,可查阅官方选购指南;如需一对一咨询,可直接联系我们智诚科技ICT 电话:400-886-6353。
