使用SOLIDWORKS Plastics进行反应注射成型（RIM）仿真

反应注射成型（RIM）是一种特殊的成型工艺，该工艺将两种反应剂（如树脂）混合后注入模具型腔，使材料发生化学反应并固化成型。

尽管反应注射成型属于低压、低温成型工艺，但最终能形成高强度的结合结构。SOLIDWORKS Plastics 模块可针对热固性材料的反应注射成型过程开展仿真分析，帮助识别成型过程中的常见缺陷问题。

一、反应注射成型使用哪些材料？

反应注射成型工艺所用的高分子材料属于热固性塑料。热固性塑料的固化过程不可逆，材料固化后无法再次粉碎、熔融重塑。

与传统注射成型不同，反应注射成型依赖模具内部的化学反应形成最终制件。树脂在模具内完成固化定型后，制件具备优异的耐热性与耐化学腐蚀性。

二、哪些行业应用反应注射成型？

该工艺广泛应用于汽车、航空航天及消费品行业，用于生产表面质量优异、尺寸稳定性好的大型复杂制件。典型的热固性塑料包括环氧树脂、硫化橡胶与有机硅橡胶。

尽管反应注射成型具备诸多优势，但该工艺也面临一系列独特挑战：反应剂固化过程中的粘度非线性变化、冷却不均、制件翘曲、尺寸精度偏差，以及反应动力学与模具温度的匹配平衡问题。

三、如何使用 SOLIDWORKS Plastics 进行反应注射成型仿真

虽然 SOLIDWORKS Plastics 模块通常用于高压注射成型仿真，但通过调整分析类型与材料参数设置，即可适配反应注射成型（RIM）的仿真需求。仅需简单的参数调整，就能精准完成热固性塑料的成型仿真。

1、创建 SOLIDWORKS Plastics 分析项目在 SOLIDWORKS 中完成制件设计后，新建 Plastics 分析项目，分析类型选择壳网格或实体网格。

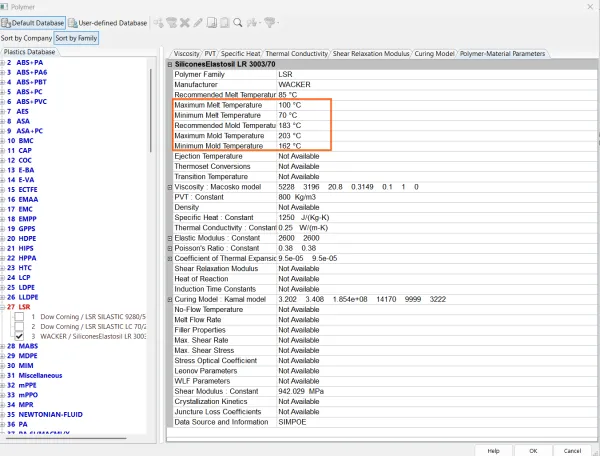

2、定义材料属性从材料数据库中选择热固性塑料，或自定义材料参数。

3、定义工艺参数：设置注射单元的填充与保压参数。在 SOLIDWORKS 2026 版 Plastics 模块的填充 - 保压参数中，可定义热固性材料的顶出判定标准，该标准可基于时间或固化程度设置。

4、划分网格并运行分析根据分析需求，选择填充、保压、冷却或翘曲分析类型并运行求解。

5、查看仿真结果SOLIDWORKS 2026 版 Plastics 模块针对热固性塑料的仿真结果包括：达到目标固化度的时间、填充结束时的材料固化度、顶出时的材料固化度、顶出时超出目标固化度的体积占比。

四、反应注射成型仿真的注意事项

要精准开展反应注射成型仿真，在设置注射成型分析参数时，需关注以下要点。

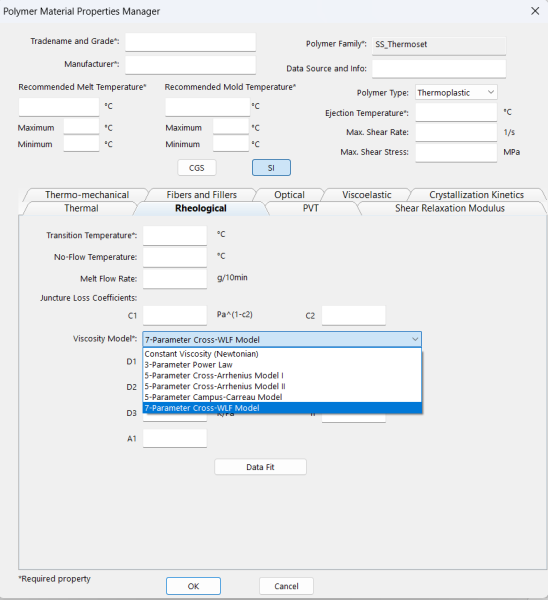

材料属性

需为材料定义以下核心参数：

▷ 熔体温度、模具温度、顶出温度及玻璃化转变温度

▷ 比热容

▷ 热导率

▷ 粘度：可通过三种模型定义，分别为恒定粘度模型、5 参数模型、7 参数模型

工艺参数

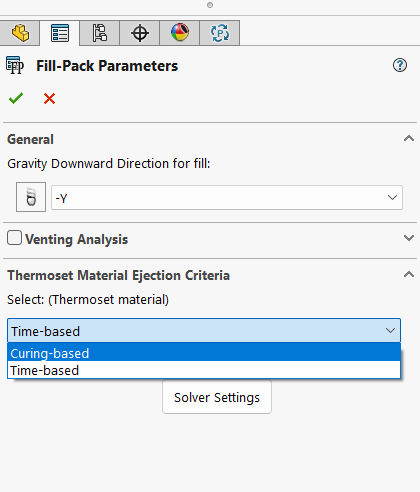

在定义填充 - 保压参数时，可根据材料模型选择以下两种模式：

▷ 固化基准模式：指令求解器持续进行固化仿真，直至材料达到设定的目标固化度，无需人工估算固化时间。该模式下，软件会忽略保压设置中的保压时间与纯冷却时间参数。

▷ 时间基准模式：为求解器设定特定的固化时长，完成热固性材料的固化仿真。仿真结束后，结果会显示制件整体的固化完成百分比。用户可调整固化时长，缩短或延长成型周期。保压设置中设定的时间，用于计算制件在该时长内达到的固化程度。

此处的 ** 固化（或交联转化）** 指材料的状态变化：对于热固性材料，是高分子的硬化过程；对于弹性体材料，是分子链的交联过程，最终使材料具备弹性特性。

仿真结果

要获取精准的仿真结果，需完整定义材料特性与工艺参数。此外，填充后的温度云图可辅助判断制件是否可顶出，或是否需要在模具内继续固化。

五、借助 SOLIDWORKS Plastics 实现精准注射成型分析

通过 SOLIDWORKS Plastics 模块，可无缝设计轻量化、高强度的实体制件，不仅能满足严苛的性能标准，还能降低产品整体研发成本、缩短研发周期。无论采用传统注射成型工艺，还是需要开展低压、低温的反应注射成型分析，SOLIDWORKS Plastics 都是助力企业实现成型工艺优化的核心工具。
