如何在 3DEXPERIENCE 平台中轻松处理大型装配体

处理大型装配体往往是设计团队的一大痛点，极易引发操作卡顿、效率大幅下降的问题。这是因为市面上多数主流 CAD 与 PLM 工具，在承载超大型或复杂模型时都会出现性能瓶颈。而借助3DEXPERIENCE 平台开展云端产品生命周期管理（PLM）与计算机辅助设计（CAD）管理，即可挽回损失的生产力，改善工作体验。该平台基于高性能的 CATIA 与 ENOVIA 技术打造，桌面版 SOLIDWORKS、CATIA、Inventor、Creo、NX 等多款 CAD 软件用户，均可通过对应的 CAD 程序扩展插件，将 CAD 文件保存至云端，享受平台带来的全部优势。

当装配体上传至 3DEXPERIENCE 平台后，平台的多层级可视化能力与内置筛选工具，可让你一键定义精准的工作上下文（例如 “仅显示与我的管路相接触的零部件”），仅编辑或查看当前需要的零件，按需调用模型资源。下文将详细讲解如何在产品查找器中完成筛选设置。

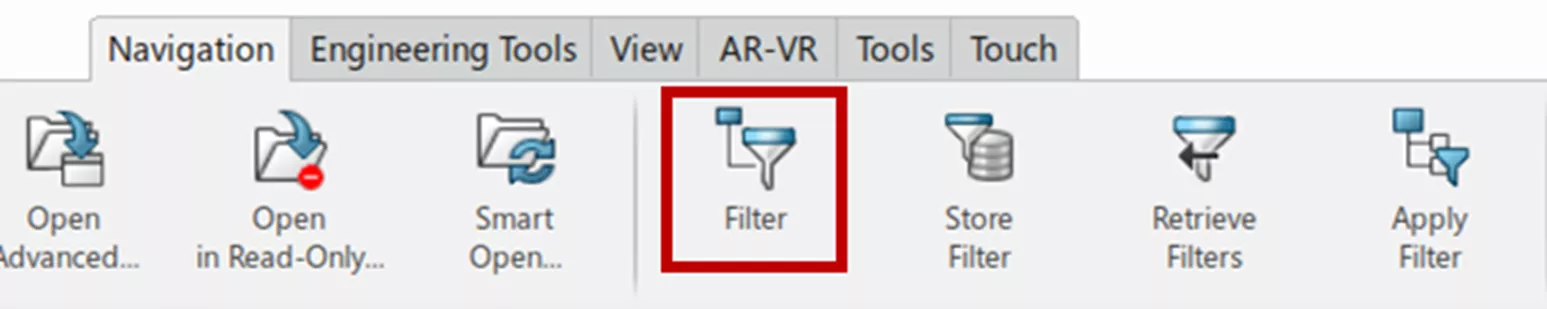

产品查找器应用程序（浏览模式）的导航选项卡下，提供筛选（Filter） 命令，支持通过多种方式对产品结构进行筛选：

基于选择筛选：手动选取装配体结构中需保留或移除的零部件，以此创建筛选规则。

属性筛选：基于装配体结构零部件的属性（如描述、标题等）创建筛选规则。

体积筛选：基于 3D 几何图形的位置与形状创建筛选规则，可通过立方体、球体或零部件周边邻近区域等几何形状定义筛选范围。

工程筛选：基于其他 3DEXPERIENCE 应用程序中创建的预定义配置，创建筛选规则。

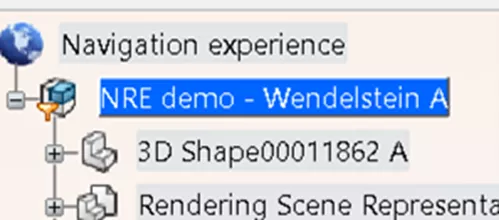

筛选规则定义完成后，界面会出现筛选图标，提示当前已应用筛选。筛选规则可保存复用，直接用于打开筛选后的结构开展编辑工作，或在工程图中创建筛选视图。

如何为大型装配体定义体积筛选

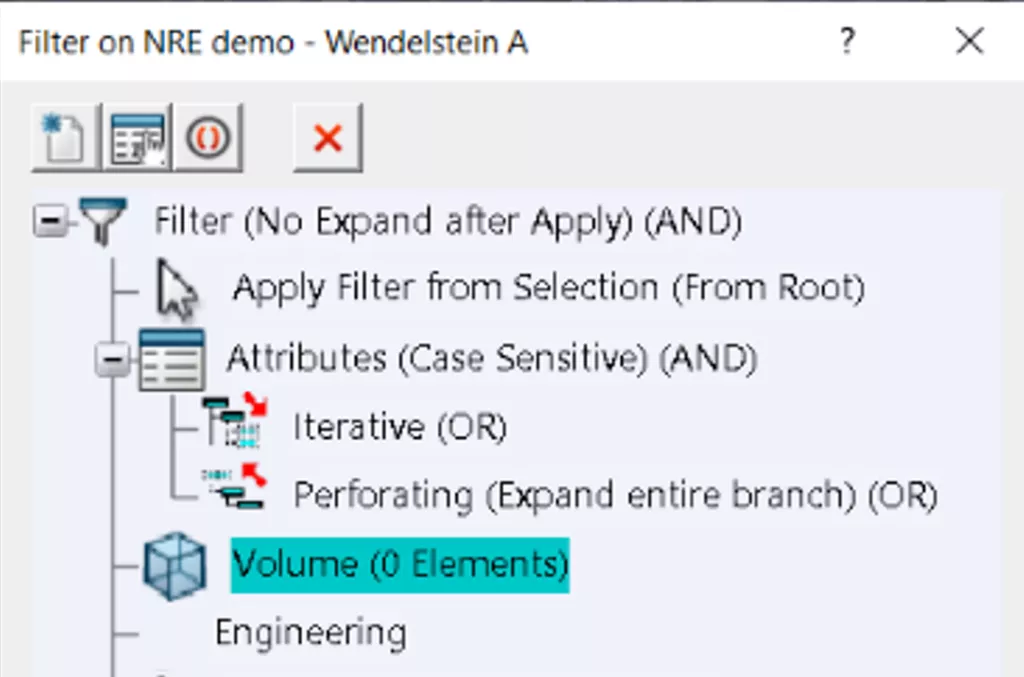

在筛选命令中，双击体积选项，打开体积筛选定义对话框。

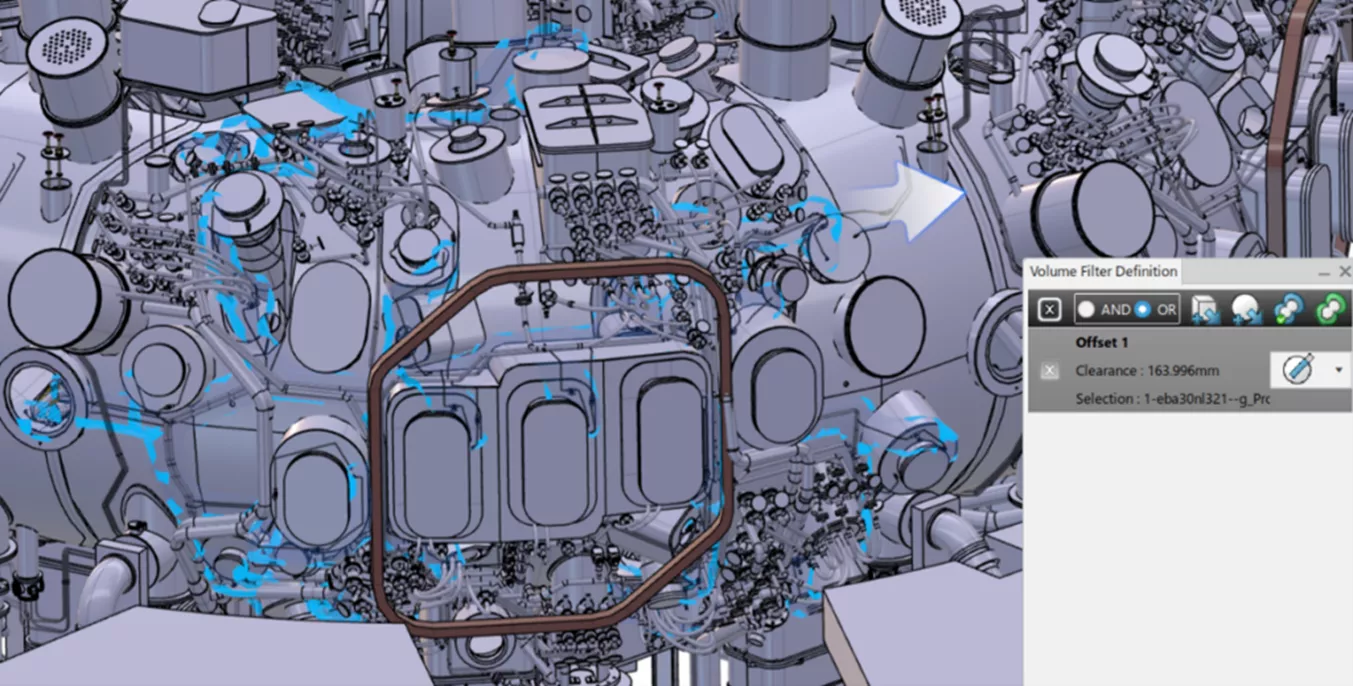

体积筛选定义对话框中提供多种几何形状，用于定义筛选体积；选中管路系统，点击偏移类型，即可基于选中的管路系统生成体积偏移量。

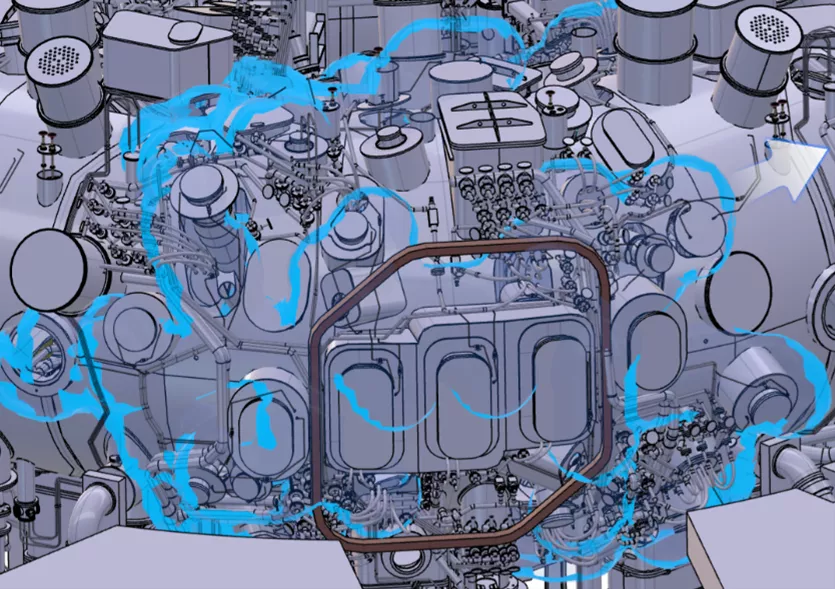

使用鼠标拖动调整体积尺寸，确认后验证体积参数，完成体积筛选器的创建。

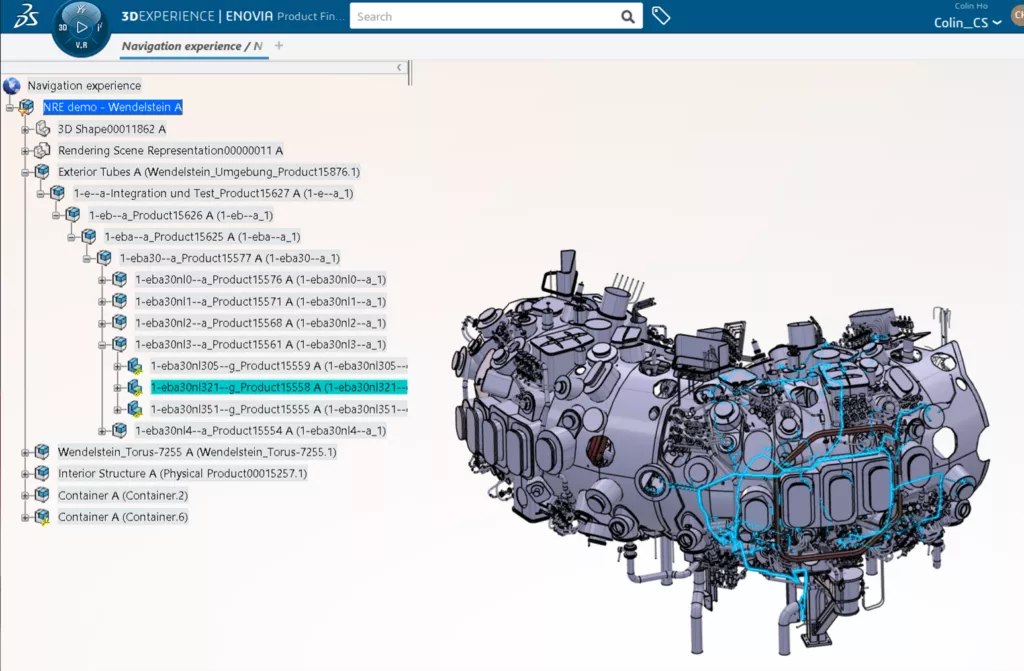

体积筛选器应用后，装配体自动执行筛选，移除所有与定义体积无接触的零件。

大功告成！借助 3DEXPERIENCE 平台的筛选功能，传统 CAD 软件中需要耗费数小时的工作，现在仅需数次点击即可快速完成。
