SOLIDWORKS处理TIFF,Photoshop(PSD)和JPEG导出选项的色彩位深

当你从 SOLIDWORKS 导出图像——无论是用于技术文档、演示还是市场渲染——你选择的图像类型会直接决定导出文件的颜色位深度。

这个位深控制每个像素携带多少颜色信息，影响图像质量和文件大小。

大多数用户只注意到文件格式（TIFF、PSD、JPEG），但真正定义图像视觉真实度的是“另存为选项”对话框中的图像类型和背景/透明度选项的组合。

什么是位深？

在数字成像中，位深表示每个像素用于存储颜色信息的数据比特数。

• 更高的位深可以实现更多阴影和更平滑的渐变。

• 较低的位深限制了音调或颜色的数量，但文件体积更小。

SOLIDWORKS中的每种图像类型对应于幕后特定的位深配置。

SOLIDWORKS 如何确定位深

当你使用文件→→ TIFF / JPEG / Photoshop （PSD）并点击选项时，图像类型设置会定义导出图像的色彩模式和位深。

你可以在同一页面的导出图像信息下看到最终的位深。

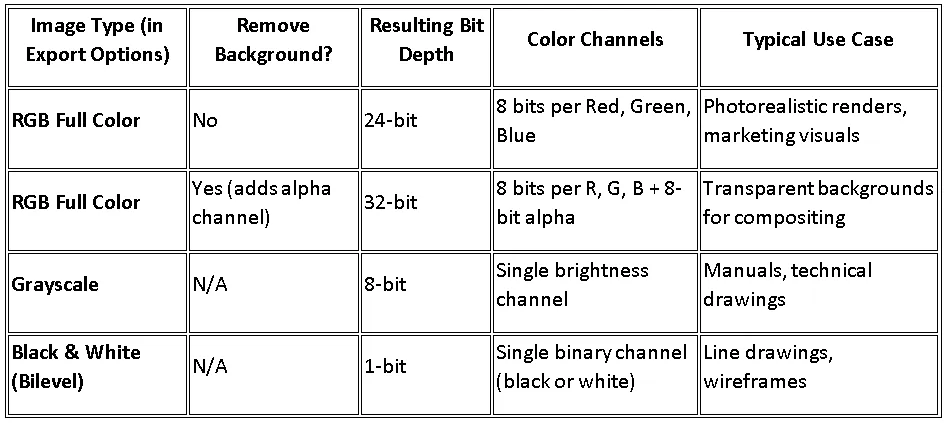

以下总结了这些导出设置之间的关系：

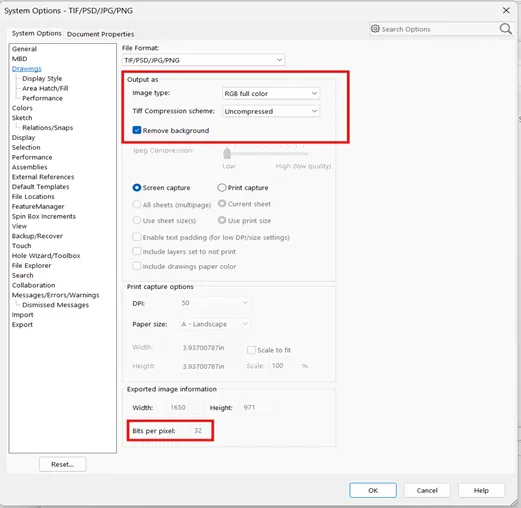

SOLIDWORKS中的导出设置

SOLIDWORKS 中的每种图像类型都定义了导出过程中颜色和透明度的处理方式。让我们来了解每种类型，了解位深如何影响图像质量和文件输出。

1. 全彩（真彩色）图像——最低24位要求

在从SOLIDWORKS保存彩色图像时，软件会自动使用每像素24位（真彩色）。每个像素包含8位红、绿、蓝三位，合成超过1670万种颜色。

✅ 推荐：

• 着色模型视图和渲染

• 演示图形与市场视觉效果

• Photoshop导出或打印版面

重要性：24位图像保持准确的渐变、反射和纹理，同时防止色带现象

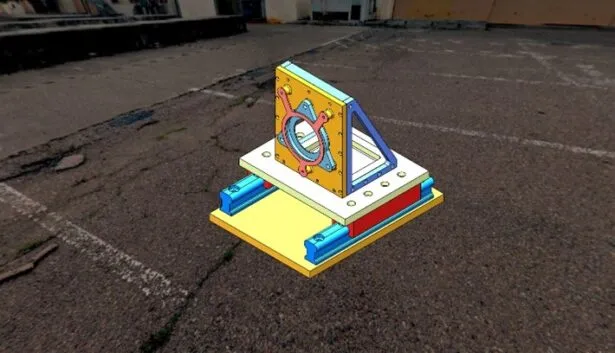

24位RGB全彩导出保持平滑的渐变和逼真的阴影

2. 黑白和灰阶图像——高效的8位选项

对于技术文档、手册或简单的基于行的导出，SOLIDWORKS 支持 8 位灰度和 1 位黑白图像类型。

• 8位灰度存储256个亮度，提供柔和的渐变和平滑的阴影而不上色。

• 1位仅使用黑白像素——非常适合简单的线条绘制，因为强烈对比度和最小的文件大小是关键。

推荐：

• 工程图纸或隐藏线视图

• 印刷版手册和目录

重要性：

灰度（8位）在保持文件体积较小的同时，提供平滑的音调过渡。

黑白（1位）非常适合在白色背景上绘制清晰、高对比度的线条画。

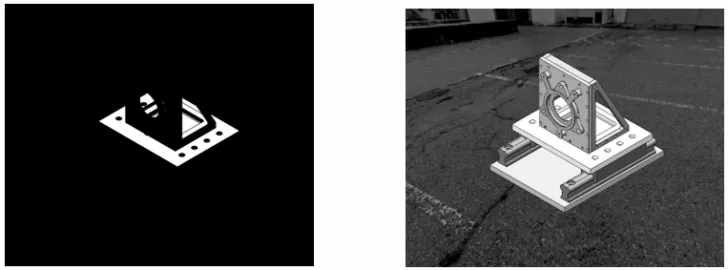

双层和灰度导出示例

3. 移除背景——添加透明通道

当你在导出选项中勾选“移除背景”时，SOLIDWORKS会为你的24位彩色图像添加一个8位alpha通道，生成32位文件。

这实现了真正的透明，非常适合叠加模型到其他图形或演示幻灯片上。

推荐：

• 演示与网页图形

• Photoshop合成和营销材料

重要性：

32位图像保持全色深度并允许透明区域——在其他布局中使用时，部分周围不再出现白色方框。

透明度支持在TIFF和Photoshop（PSD）格式中，但在JPEG中不支持。

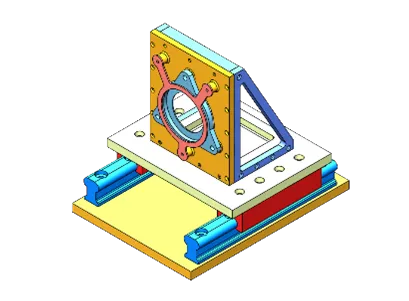

“移除背景”会添加一个8位透明通道，用于干净覆盖层

结论

在SOLIDWORKS中，每个图像导出后台都会有位深选择。

选择合适的选项——8位用于灰度，24位用于彩色，或32位用于透明——有助于你在视觉质量、性能和下游兼容性之间取得平衡。

通过理解SOLIDWORKS如何处理色彩位深，你可以确保导出的视觉效果保持准确、专业，并适用于从内部报告到高分辨率市场渲染的任何媒介。
