在SOLIDWORKS中制作锥形 | 三种不同的方法教程

即使是最基础的SOLIDWORKS任务，当有太多完成方式时，也可能让你感到困惑。学会做锥形是一项任务，根据你接受的培训方式，你可能会有不同的处理方式。

我们将复习SOLIDWORKS中制作锥体的三种最常见方法，为你的下一个建模挑战打下坚实的基础。和3D CAD中的所有事情一样，选择最适合你应用的方法。

使用Extrude with Draft

人们制作锥形的第一种方式之一，是用Boss Extrude在草图上使用，并施加一个草图角度来完成最终形状。

1、从任意平面上的圆形草图开始，用尺寸或关系来完整定义它。

2、从CommandManager的Features标签中选择挤压Boss/Base命令。

3、指定挤出方向和深度。

利用挤出特征制作圆柱体

4、在PropertyManager中选择草稿复选框。

5、开始调整气流角度，使气缸逐渐变小成锥形。

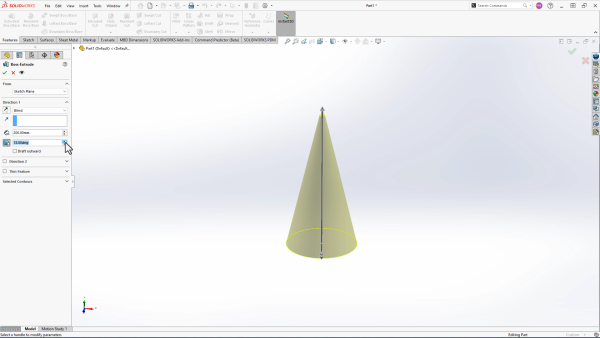

加气流形成锥形

6、选择绿色检查以完成操作。

这种方法还可以帮助你制作截断锥形，或者如果需要，顶部被切掉的锥形。这种方法最大的缺点是，除非你事先算出所需的高度，否则你很难控制锥体的整体高度。

如果你喜欢建模时更精准的表现，接下来的两种方法很可能会更适合你。

使用旋转特征

制作锥形的更常见方法是使用旋转凸起，以更好地控制最终尺寸。

在任意平面上开始一个三角形草图，并用尺寸和关系来完整定义它。

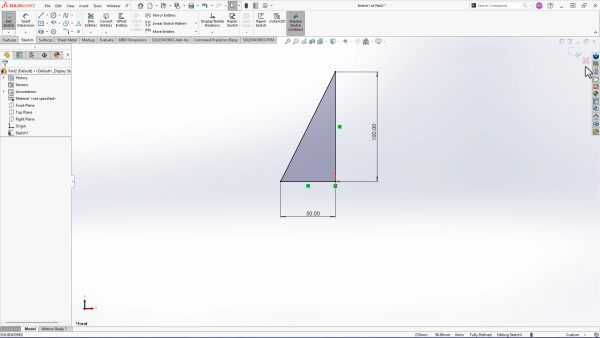

绘制一个直径为锥体一半的三角形草图

从CommandManager的Features标签中选择旋转Boss/Base命令。

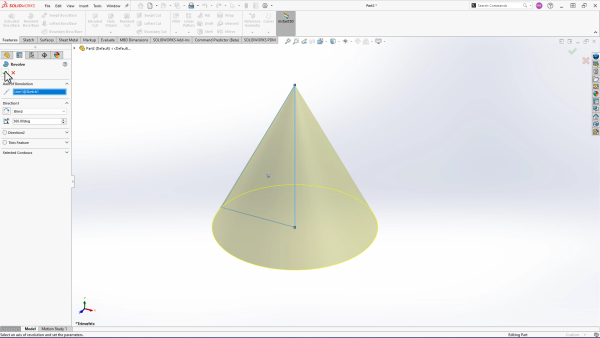

旋转锥体预览

选择绿色检查以完成操作。

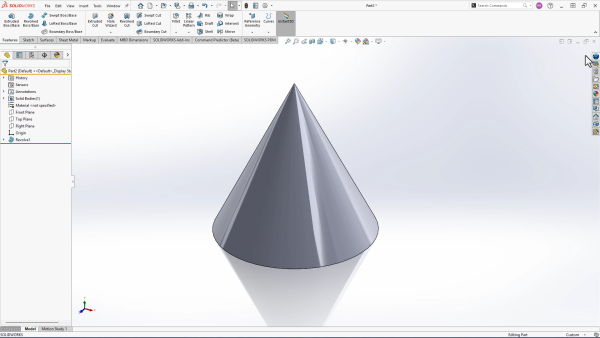

SOLIDWORKS 中的一个已完成的锥体

使用【放样至顶点】命令

创建圆锥体的最后一种方法是使用【突起放样】命令。您可以通过在两个不同基准面上绘制草图，来精准控制圆锥体的尺寸参数。

1、从任意平面上的圆形草图开始，用尺寸或关系来完整定义它。

2、用原始草图平面作为第一个参考，创建一个偏移平面。偏移距离将是最终锥体的高度。

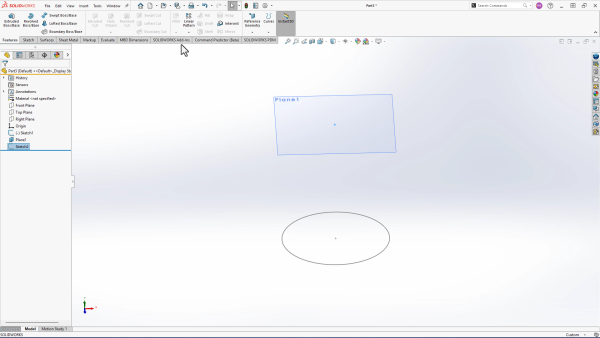

创建偏移草图平面

3、在新平面上，在上一个圆图的中心创建一个单一草图点。

4、从CommandManager的Features标签中选择Lofted Boss/Base命令。

5、在【属性管理器】中，将这两个草图均选定为放样轮廓。

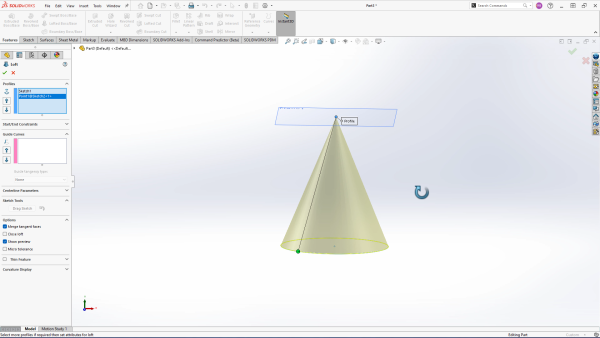

通过放样生成最终圆锥体的预览效果图

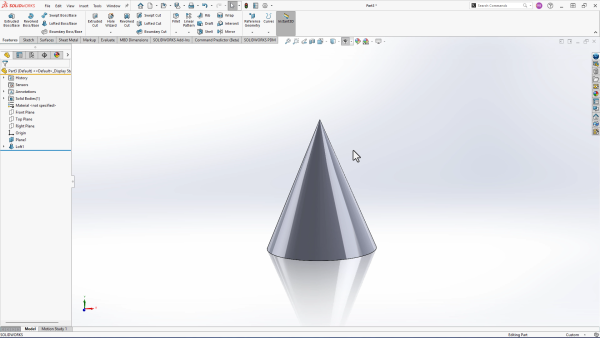

6、选择绿色检查以完成操作。

锁定SOLIDWORKS基础知识

上述三种方法是我们在SOLIDWORKS中看到客户制作锥形的最常见三种方式。不过，这并不是你可用方法的全部方法。
