SOLIDWORKS 转换为钣金 vs 插入折弯 功能对比

下图是两个在 SOLIDWORKS 中创建的钣金料斗，二者采用相近的制作流程与工艺，但使用了完全不同的特征（可在特征管理器设计树中看到）。尽管二者存在一处极细微的差异（后文会详细说明），但这两个钣金料斗在外观与结构上基本完全一致。

这两种能够实现相近效果的不同特征究竟是什么？两种方法的区别又在哪里？哪一种方法更具优势？请跟随智诚科技ICT继续阅读寻找答案。

钣金设计空间

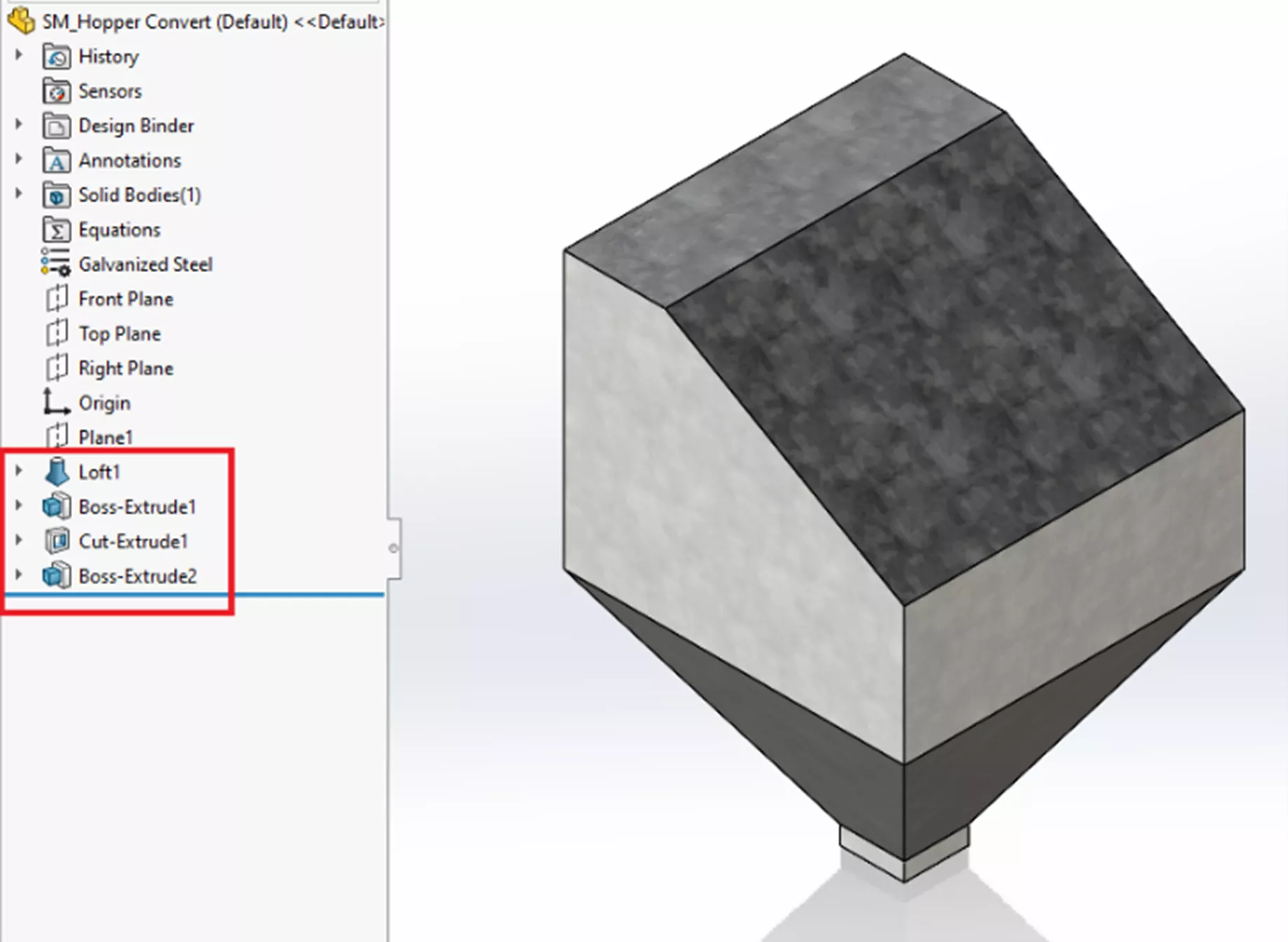

我将首先演示创建这款钣金料斗所用的两种方法。首先，两种钣金零件的制作均以常规实体模型为起点，该实体模型即为目标钣金零件的设计空间。这与传统钣金设计方法不同 —— 传统方法以基体法兰为起点，再依次添加边线法兰、斜接法兰、释放槽切口及其他钣金特征。虽然传统方法也能实现相近效果，但要精准还原相同的设计意图，操作难度更高、耗时更长。因此，我建议使用你熟悉的标准实体建模特征创建实体模型（如下图所示）。

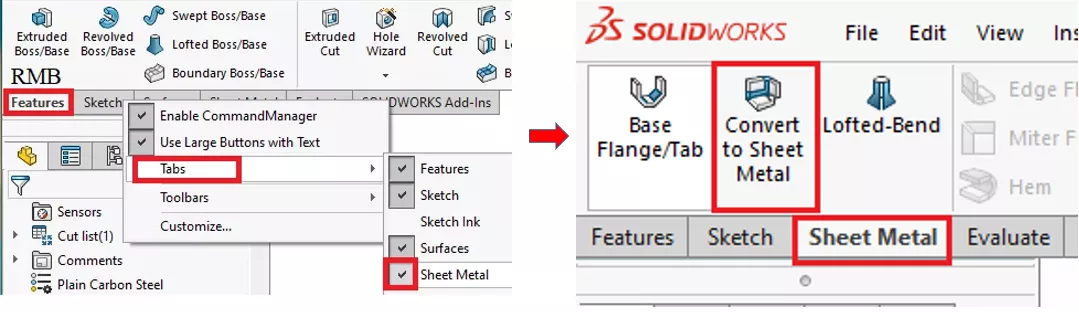

为了更清晰地理解两种方法的差异，我将其中一种方法命名为转换为钣金，另一种命名为插入折弯（以创建各钣金零件所用的命令命名）。这两个命令均位于 SOLIDWORKS 命令管理器的钣金选项卡中。

转换为钣金

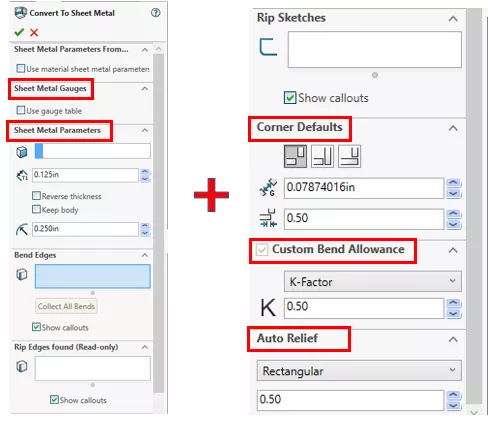

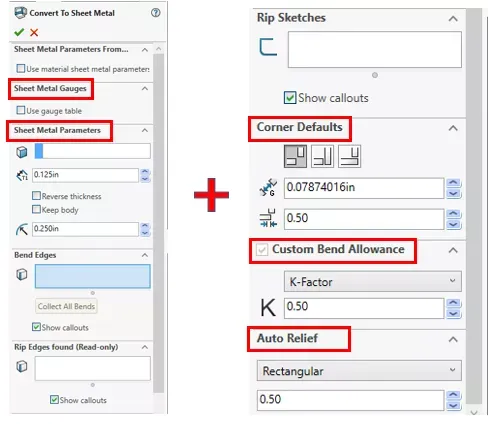

“转换为钣金” 的属性管理器界面操作逻辑十分直观。你需要设置相关参数（可选用规格表，或手动填写厚度与折弯半径），还可按需设置默认拐角类型、折弯系数与自动释放槽选项。

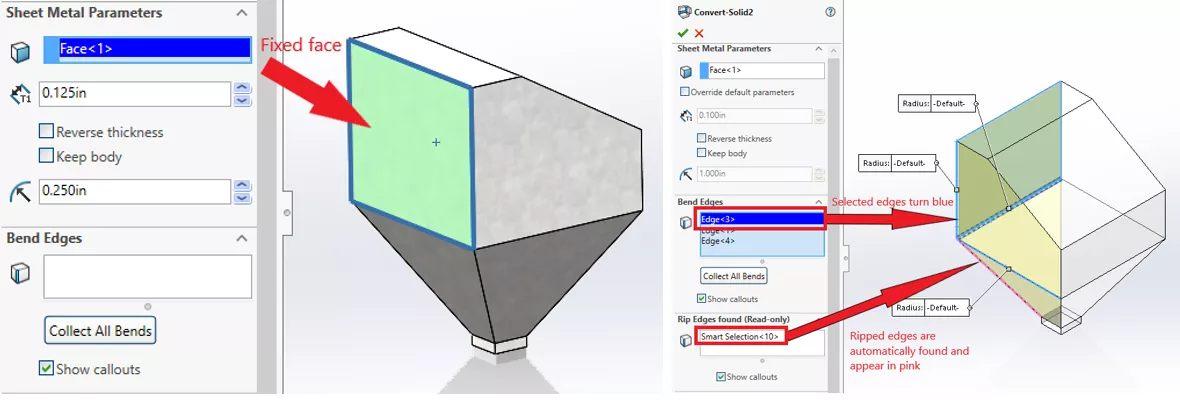

随后，选择固定面，以及需要转化为折弯的边线。固定面是其他所有面围绕其进行折弯的基准面，折弯边线则是钣金设计中需要生成折弯的位置。

若选中的边线组合需要相邻边线做撕裂处理，SOLIDWORKS 会自动生成撕裂边。该方法的一大优势在于：若操作失误、选错折弯边线（例如因生产工艺变更需要调整），只需编辑该特征，重新选择折弯边线即可。

插入折弯

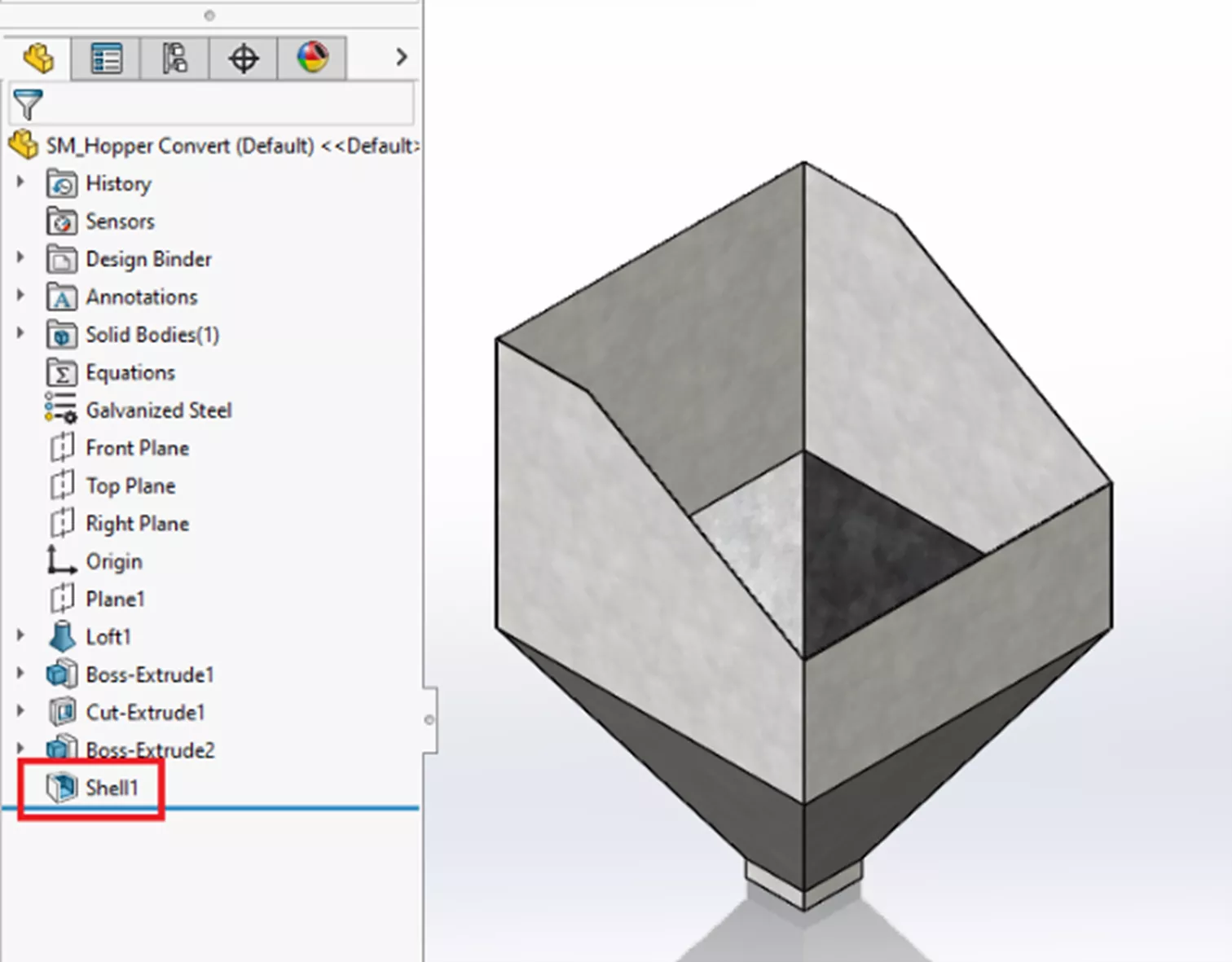

“插入折弯” 方法需要先对实体模型进行抽壳处理，形成均匀的壁厚，相比前一种方法多一步操作。

尽管你也可以对抽壳后的料斗使用 “转换为钣金” 方法，但本文我们采用 “插入折弯” 方法。该方法的操作逻辑与前者相反：你需要手动选择需要撕裂的边线，折弯则由软件自动生成。

在 “插入折弯” 属性管理器中，定义固定面、折弯半径、折弯系数与自动释放槽（钣金厚度由抽壳厚度决定）。

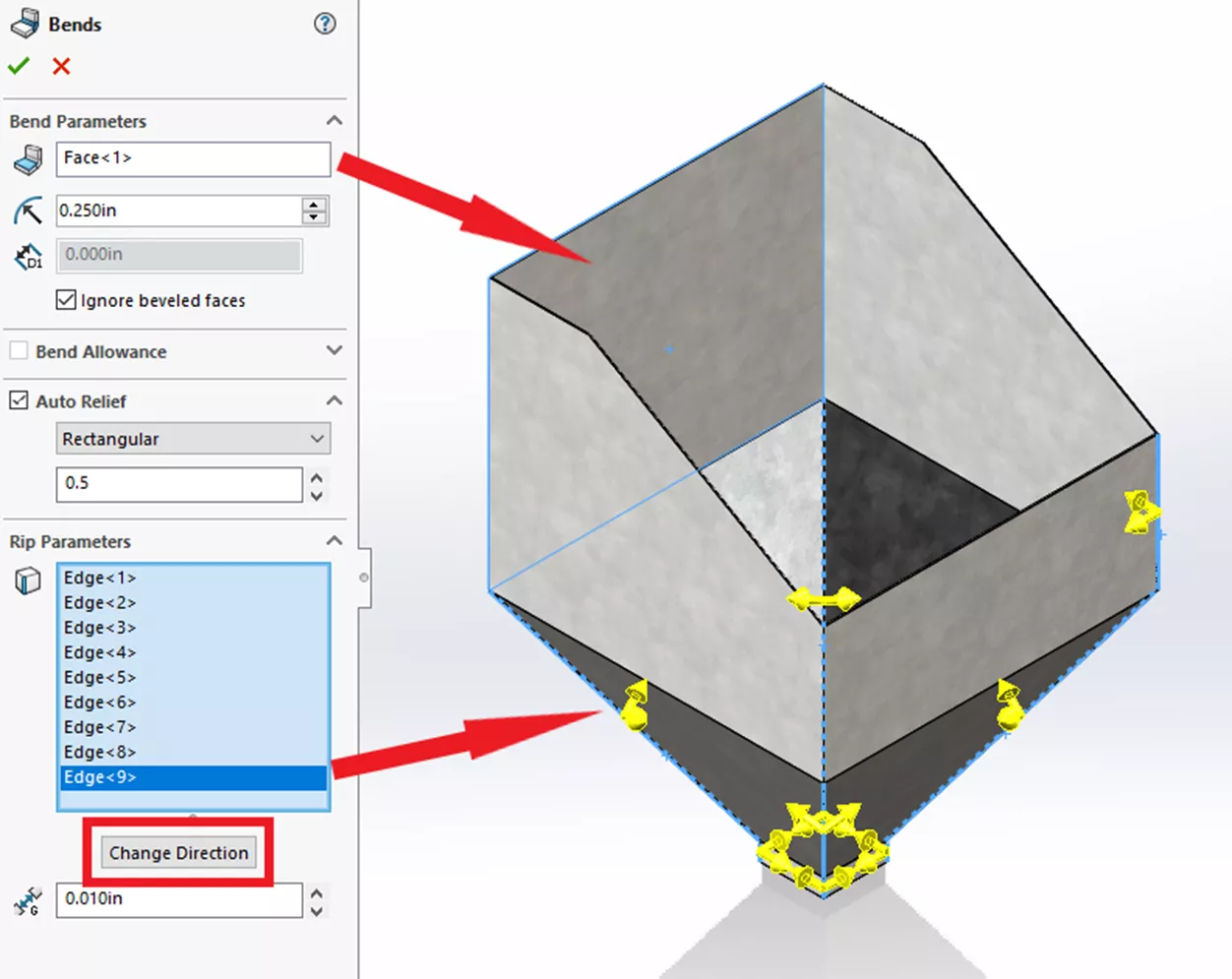

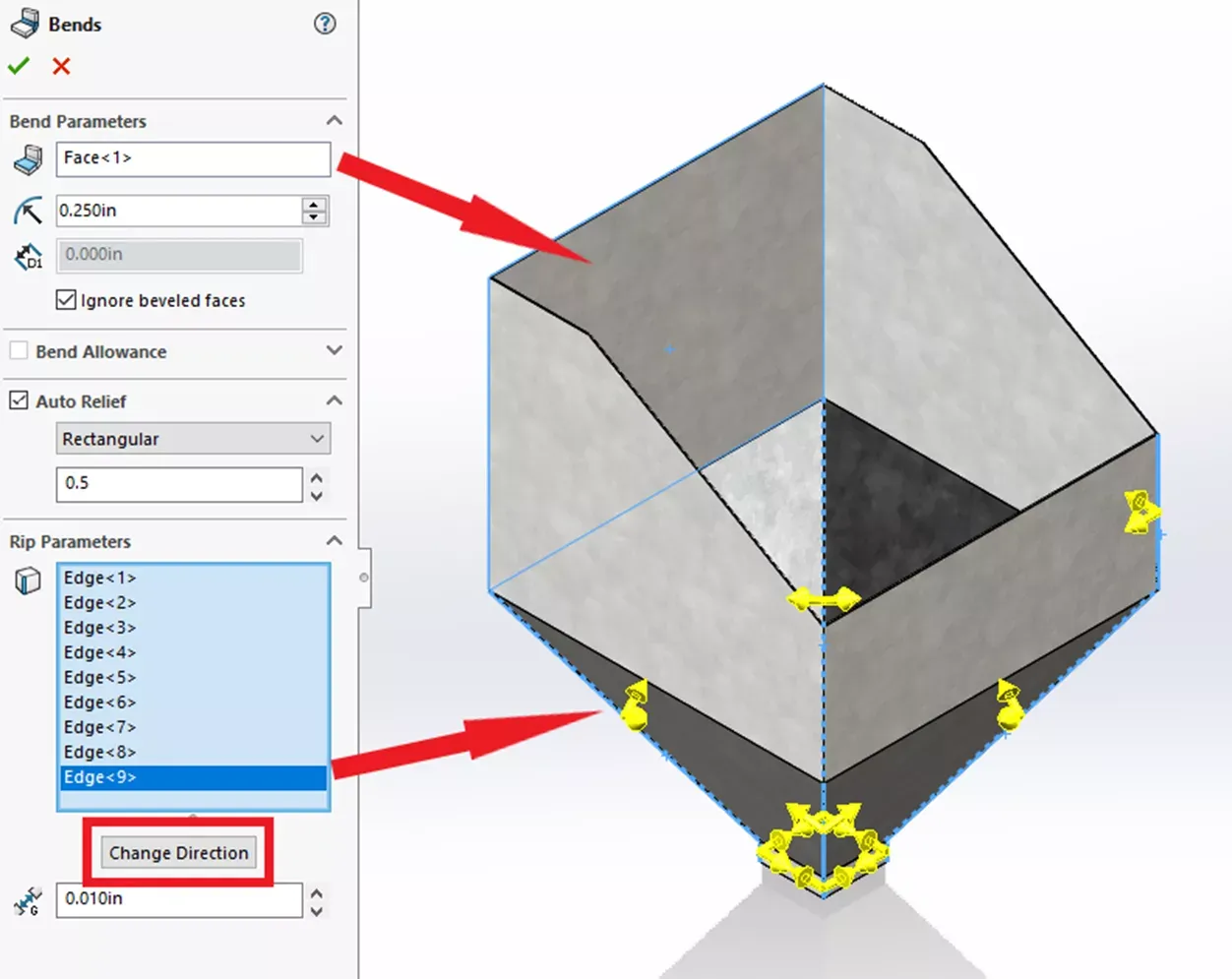

随后，选择需要撕裂的边线，定义撕裂间隙大小与撕裂方向，可根据需要点击反转方向按钮。如下图所示，黄色箭头代表撕裂方向（本例中我设置为 “双向撕裂”）。

细微差异

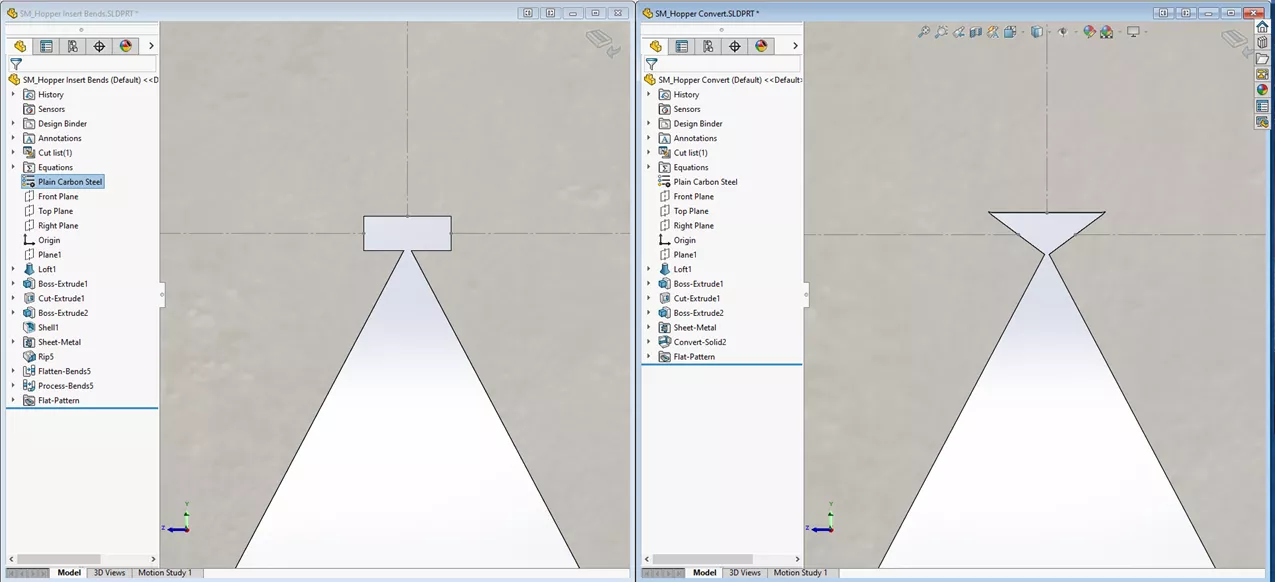

通过对比两种方法的制作结果，我仅发现一处细微差别：插入折弯方法生成的是矩形释放槽切口，而转换为钣金方法生成的是三角形释放槽切口，除此之外，二者完全一致。

如果你亲自尝试这两种方法并对比结果，我建议严格统一参数设置。在我最初的测试中，一种方法设置了 0.1 英寸的撕裂间隙，另一种则使用默认值，最终导致平板型式边界框的长度出现细微偏差。

核心决定性特征

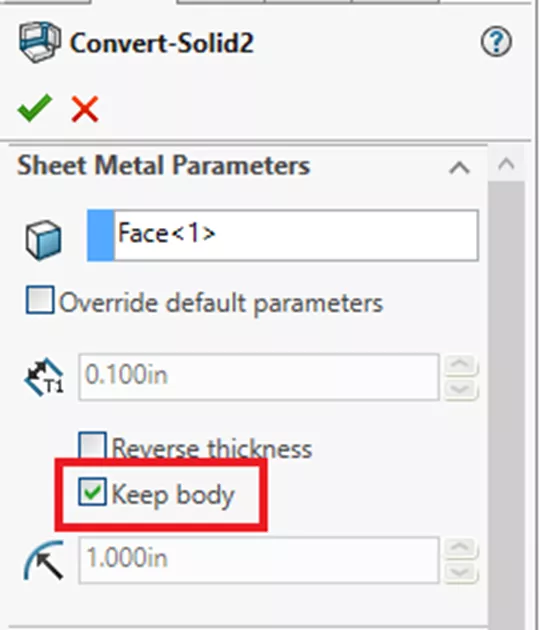

两种方法都能便捷地将实体模型转化为钣金零件。对我而言，转换为钣金具备一项独有的核心优势：保留实体选项。该选项位于 “转换为钣金” 命令的钣金参数窗口中，可在生成钣金特征后保留原始实体模型。

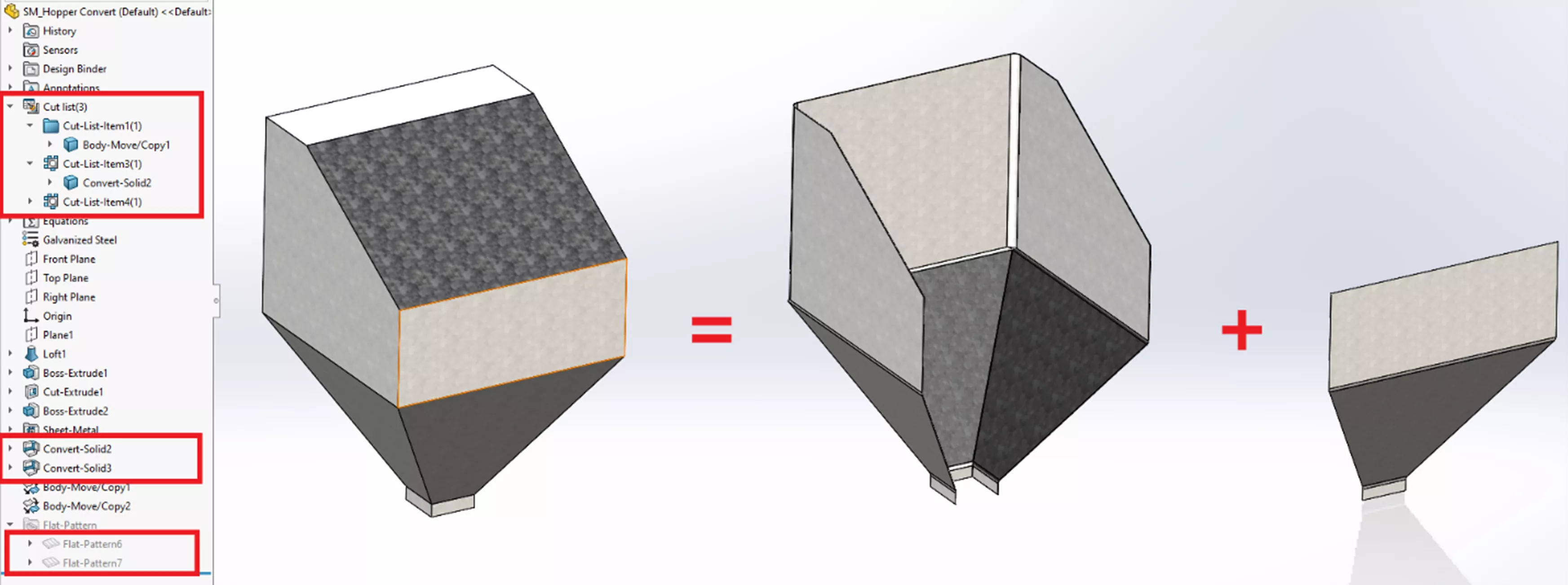

该优势的价值在于能够创建多实体钣金零件。例如下图所示场景：若我无法用单一的 12 英尺 ×5 英尺坯料制作完整的钣金料斗，就需要将其拆分为多个零件焊接成型。通过复用原始实体模型，我可以轻松定义第二个钣金零件。

结论

无论你是钣金设计新手，还是经验丰富的资深工程师，希望你都能从本文中了解到将 SOLIDWORKS 标准实体模型转化为钣金零件的两种方法。SOLIDWORKS教程栏目可查看更多教程。此外，欢迎访问 问答社区，你可以发布论坛帖子解答其他 SOLIDWORKS 用户的问题。
