如何修复 SOLIDWORKS Toolbox 标准件尺寸错误的问题

如果你曾打开一个包含 SOLIDWORKS Toolbox 标准件的装配体，却发现所有标准件的尺寸全部显示错误，你的第一反应大概率是慌乱，并且会沮丧地认为所有紧固件都需要重新插入。Toolbox 标准件通常会显示为比最初插入时更大的尺寸。

在本文中，我们将分析为何 Toolbox 标准件有时会在打开时随机出现尺寸错误，并讲解如何快速解决该问题。

导致 SOLIDWORKS Toolbox 标准件尺寸错误的原因

Toolbox 是 SOLIDWORKS 中一项强大的功能，它提供一个数据库文件，存储着数量庞大的可用紧固件。其中包含不同尺寸、配置以及主零件文件，这些文件用于按需创建各类标准件。

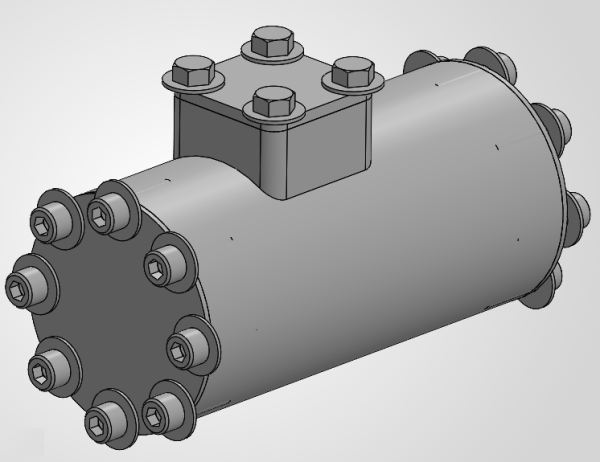

硬件尺寸不正确的 SOLIDWORKS 组件

默认情况下，主零件文件仅包含一个配置。根据 Toolbox 的配置设置，在装配体中插入一个标准件时，软件会在主零件中创建一个新配置，或是在指定文件夹中创建一个完全独立的零件文件。尺寸错误的问题通常出现在多用户协作环境中，不过在单用户更换电脑使用时，该问题也可能发生。

独立的 Toolbox 数据库（互不共享）

当多名用户协同处理同一套模型，却未使用共享且统一的 Toolbox 数据库时，该问题就会出现。默认情况下，每位用户的电脑中都有独立的 Toolbox 数据库，存储路径为C:\SolidWorks Data。

当一名用户在装配体中插入某个 Toolbox 标准件后，该尺寸的配置会在其本地 Toolbox 数据库中生成。当另一名用户打开该装配体时，其本地 Toolbox 数据库中并未存在该尺寸的配置。

数据库不统一导致的 Toolbox 标准件尺寸错误

SOLIDWORKS 会尝试自动创建缺失的尺寸配置，但若创建失败，软件就会调用主零件中的默认配置。此时在特征管理器设计树中会出现明显特征：该 Toolbox 标准件正在使用预览配置（Preview cfg）。

不同电脑间的用户设置不匹配

软件提供了为不同紧固件尺寸创建配置或创建独立零件的相关选项，该选项的路径为：工具 > 选项 > 孔向导 / Toolbox > 配置 > 3 – 用户设置。

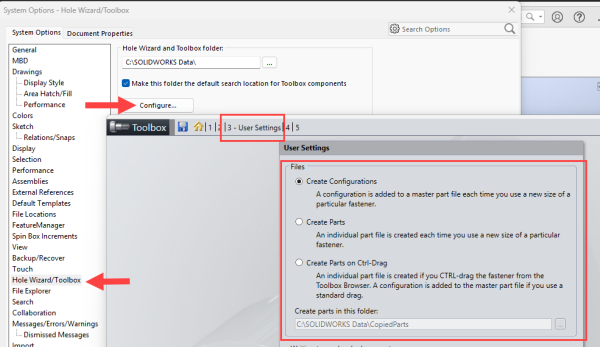

SOLIDWORKS Toolbox配置设置

需要确保所有电脑的该选项设置完全一致。默认情况下，该设置为每位用户独立配置，不受 Toolbox 数据库统一管控。

单用户场景：若为单用户环境，你可能会在不同电脑间切换使用软件。请使用 SOLIDWORKS 设定向导，在不同电脑间复制 SOLIDWORKS 系统选项，保证设置统一。

多用户场景：若为多用户协作环境，建议在4 – 权限板块下启用为所有用户设置相同参数选项。

自定义的 Toolbox 数据库

若企业对 Toolbox 数据库进行了自定义配置，而用户未访问同一套共享数据库，那么自定义尺寸的标准件就不会出现在默认数据库中。因此，使用默认 Toolbox 数据库的用户，将无法调用该自定义尺寸的标准件。

独立 Toolbox 环境下的问题修复方法

将可用的 Toolbox 数据库复制到所有电脑

若需要使用本地 Toolbox（即无网络连接的场景），请制定备份与共享方案，将统一的 Toolbox 数据库复制到每台电脑中。将正常运行电脑中的整个SolidWorks Data文件夹，复制到其他所有电脑中。不支持也不推荐使用 OneDrive 等云存储工具同步该文件夹。

手动创建缺失的尺寸配置

若该紧固件并非自定义尺寸，而标准 Toolbox 无法自动生成该尺寸，可新建一个装配体，插入该紧固件所有需要用到的尺寸规格。将 Toolbox 标准件插入到新装配体中，会自动生成所选各尺寸的配置或零件文件，之后其他装配体即可正常调用这些配置。

通过 SOLIDWORKS PDM 避免 Toolbox 标准件尺寸错误

使用共享数据库可确保所有用户的标准件配置统一，所有用户都能调用所需尺寸的标准件。可将 Toolbox 库复制到网络服务器中，或通过 SOLIDWORKS PDM 进行统一管理。借助 SOLIDWORKS PDM 的数据管理工具，可轻松管理 SOLIDWORKS Toolbox，无需担心数据库损坏或版本不匹配的问题。

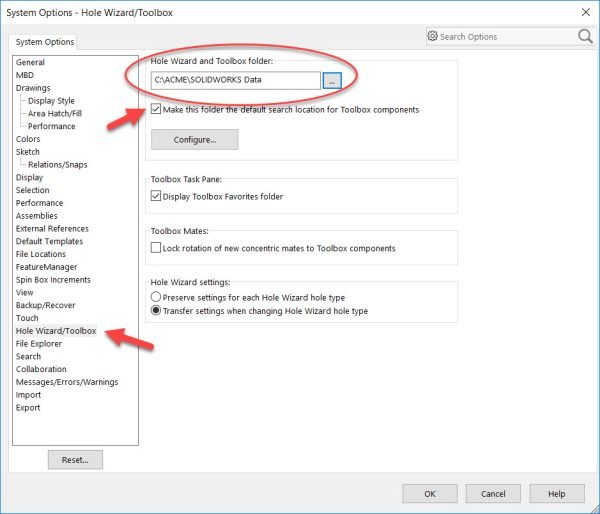

由SOLIDWORKS PDM管理的Toolbox

总结

SOLIDWORKS Toolbox 能够极大提升设计效率，但前提是配置正确。通过保持设置与数据库的统一，仅需少量预防性维护工作，就能有效避免装配体出现标准件尺寸错误的问题。
