如何在 SOLIDWORKS中创建带防滑齿的传输送带模型？

SOLIDWORKS创建光滑输送带的模型十分简单，但如果不掌握相关技巧，在输送带上阵列防滑齿（加强筋）会极具挑战性。

智诚科技ICT通过本文使用 SOLIDWORKS 的曲线驱动阵列与拟合样条曲线工具，在光滑输送带的表面添加防滑齿（筋条）特征。下文操作步骤包含曲线驱动阵列相关的建模技巧。

步骤 1：创建光滑输送带的草图

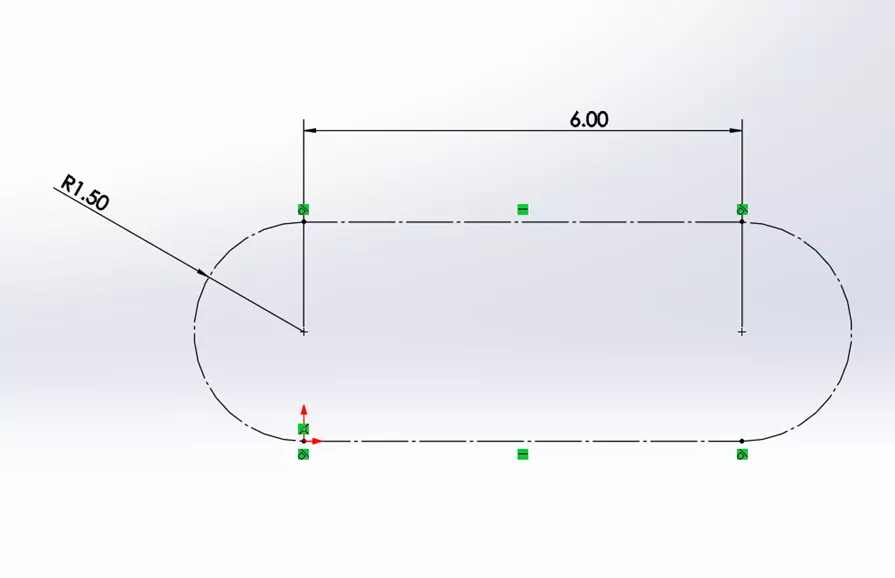

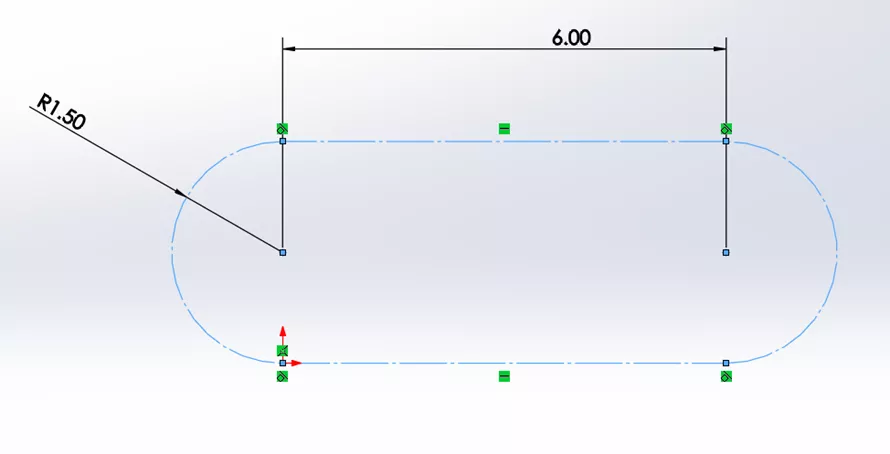

首先，在前视基准面上使用直线与圆弧作为构造几何图形，创建下方草图。注意该草图已完全定义：一个草图实体固定于原点，其余实体通过尺寸与草图几何关系定位。原点位置至关重要，在创建防滑齿草图时也会用到该原点。

接下来，使用拟合样条曲线命令，在该构造几何图形的上方创建一条单一曲线。为何需要这样操作？这条单一曲线是让曲线驱动阵列正常工作的关键。如果光滑输送带的面被各个草图线段分割，阵列工具将无法跨分割面阵列特征。

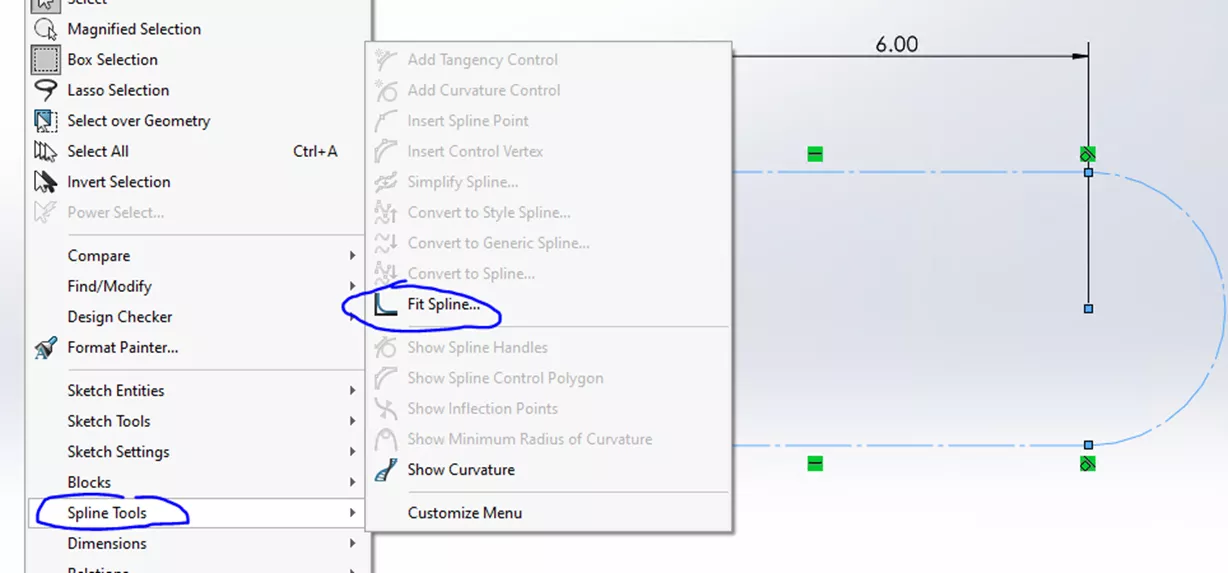

因此，创建该单一曲线的方法为：选中构造线构成的闭环。依次点击工具 → 样条曲线工具 → 拟合样条曲线。

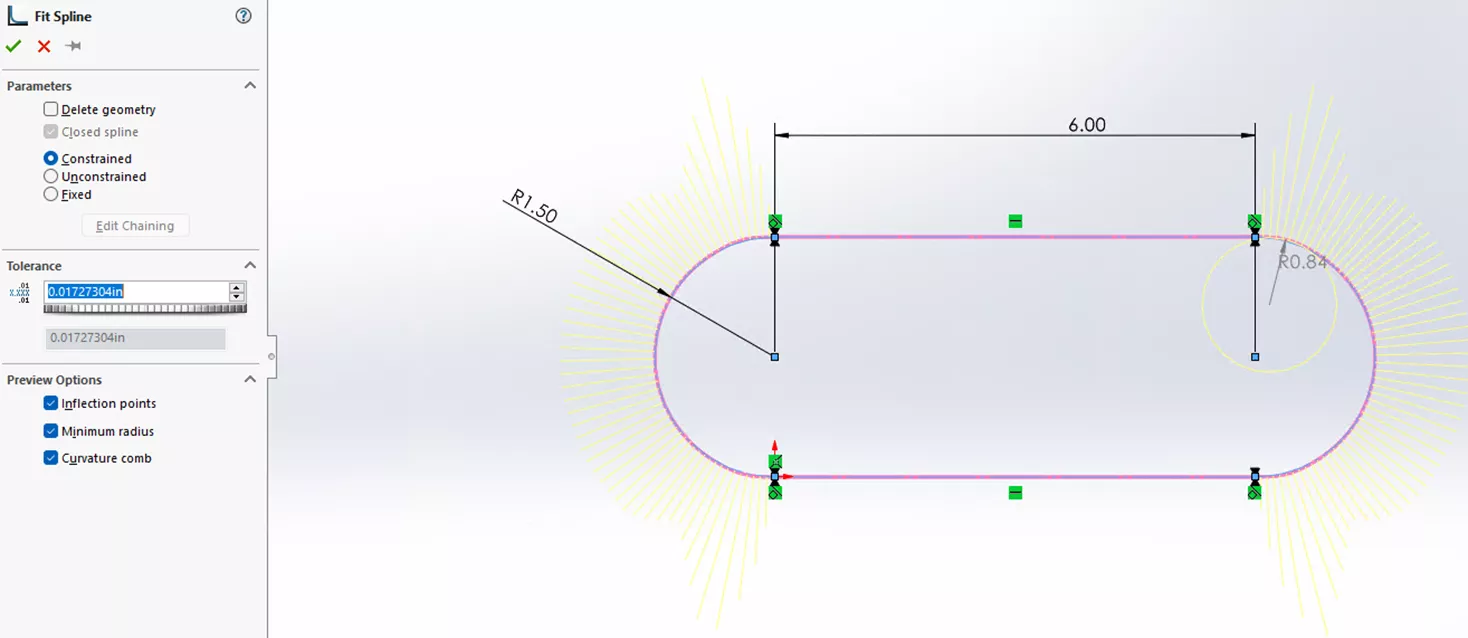

保持软件默认设置不变。

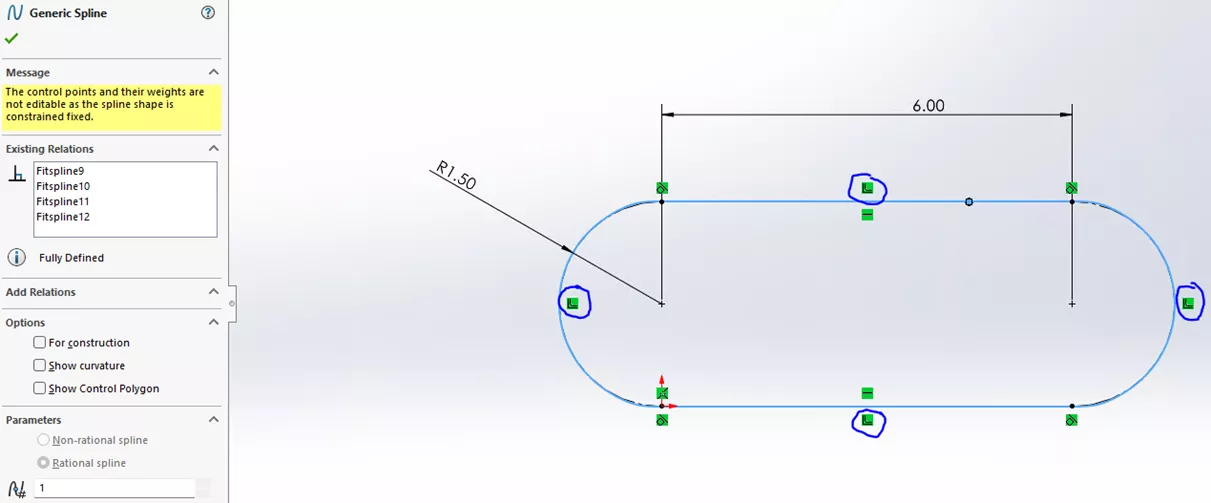

下方截图显示，样条曲线已成为可选中的单一实体，且新增了拟合样条曲线的草图几何关系（已圈出）。提示信息：由于样条曲线形状已被固定约束，控制点及其权重不可编辑。

步骤 2：创建第一个防滑齿的草图

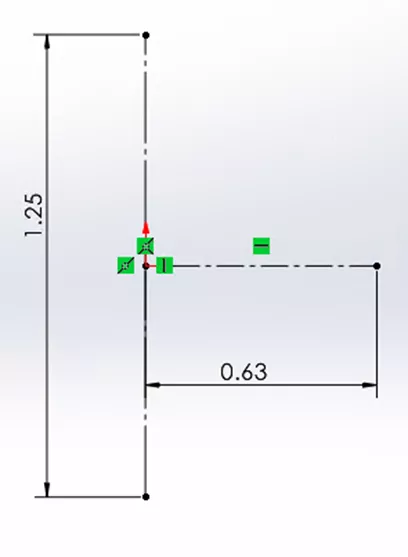

接下来，在上视基准面打开新草图，创建以原点为约束的构造几何图形。

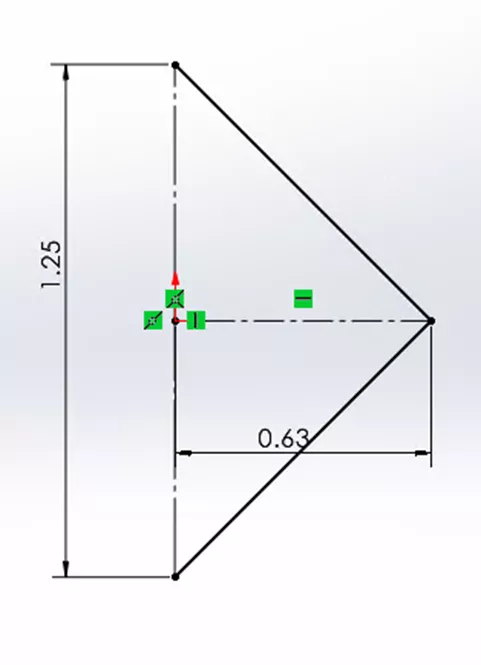

在同一草图中，添加额外草图直线，连接构造线的端点，定义用于拉伸防滑齿 / 筋条的薄壁特征轮廓，随后退出草图。

步骤 3：创建光滑输送带的拉伸基体

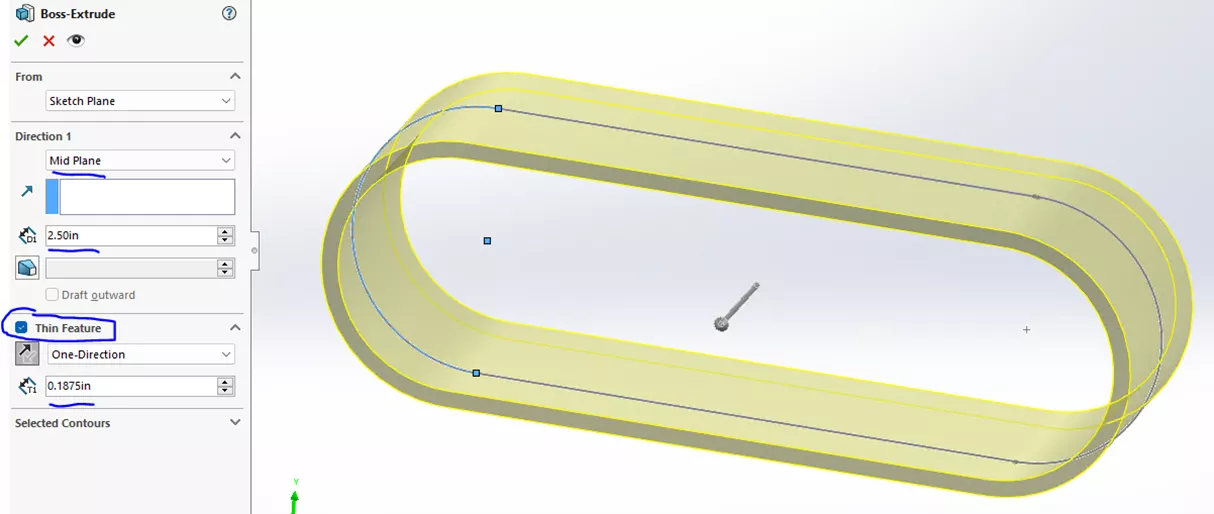

选中包含拟合样条曲线的第一个草图，启动拉伸凸台 / 基体命令。

输入以下参数：

• 方向 1：两侧对称

• 方向 1 拉伸深度：2.5 英寸

• 勾选薄壁特征复选框

• 调整薄壁特征方向，使其朝向草图内侧

• 薄壁特征厚度：0.1875 英寸

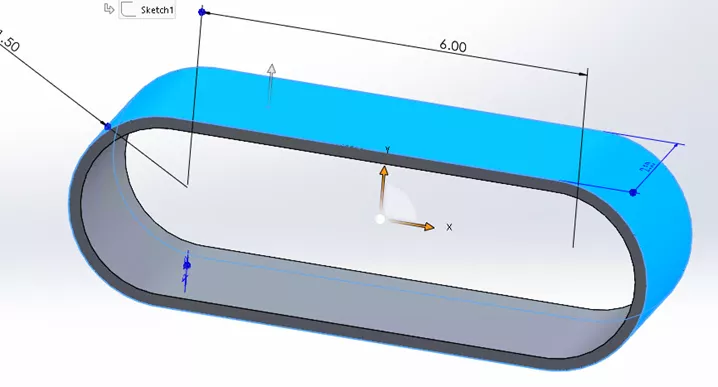

该拉伸操作的结果是，输送带外侧生成一个可选中的单一曲面。

步骤 4：创建薄壁特征拉伸，生成防滑齿几何图形

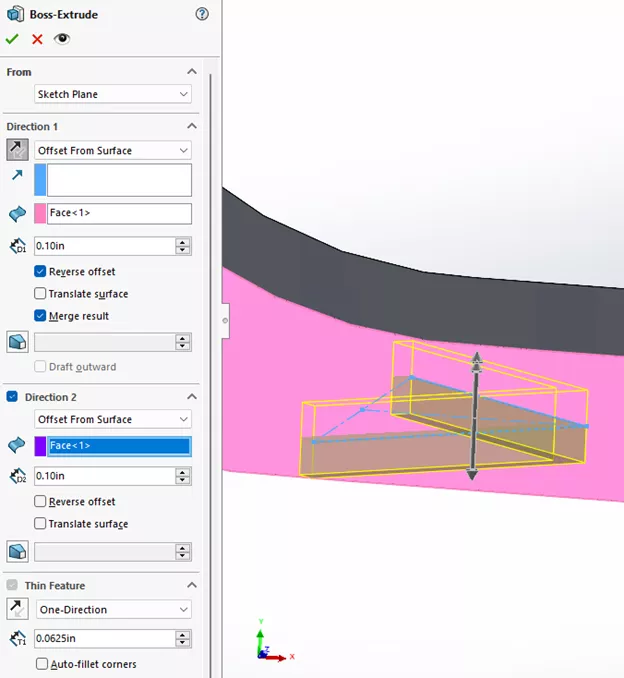

选中在上视基准面绘制的 V 形轮廓第二个草图，选择拉伸凸台 / 基体命令。使用从曲面偏移选项，向两个方向拉伸。该设置可让防滑齿几何图形贴合输送带的弧形端部，同时防滑齿嵌入原始输送带几何图形中，实现整洁的合并效果。

方向 1：从曲面偏移（选中面 1），深度 0.10 英寸

勾选反转偏移、合并结果

方向 2：从曲面偏移（选中面 1），深度 0.10 英寸

薄壁特征厚度：0.0625 英寸

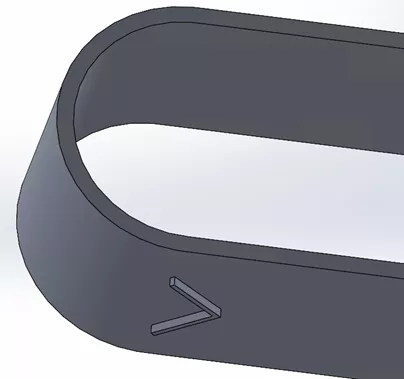

最终生成的几何图形如下所示。

步骤 5：沿输送带周长阵列防滑齿

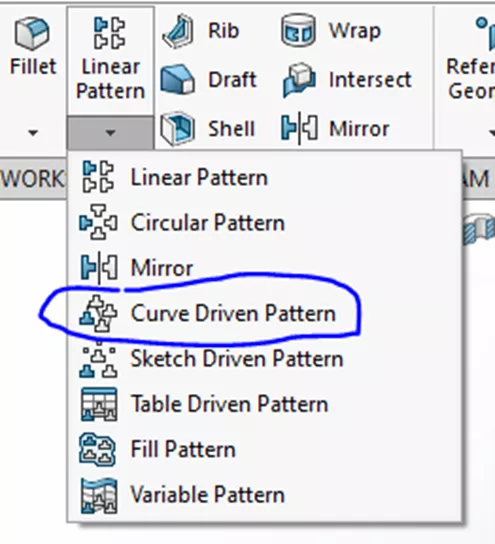

使用曲线驱动阵列创建其余防滑齿实例。

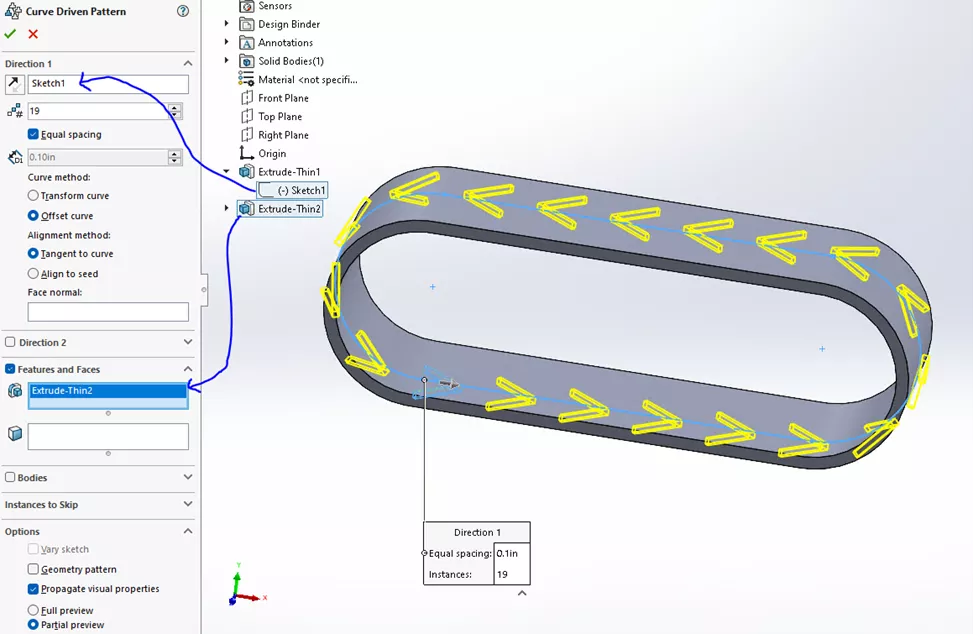

在对话框中进行如下设置：

• 方向：选中原始样条曲线草图

• 实例数：19

• 勾选等间距

• 曲线方法：偏移曲线

• 对齐方法：与曲线相切

• 要阵列的特征和面：选中防滑齿的薄壁拉伸特征

• 拓展技巧：编辑防滑齿草图，创建多样化阵列样式

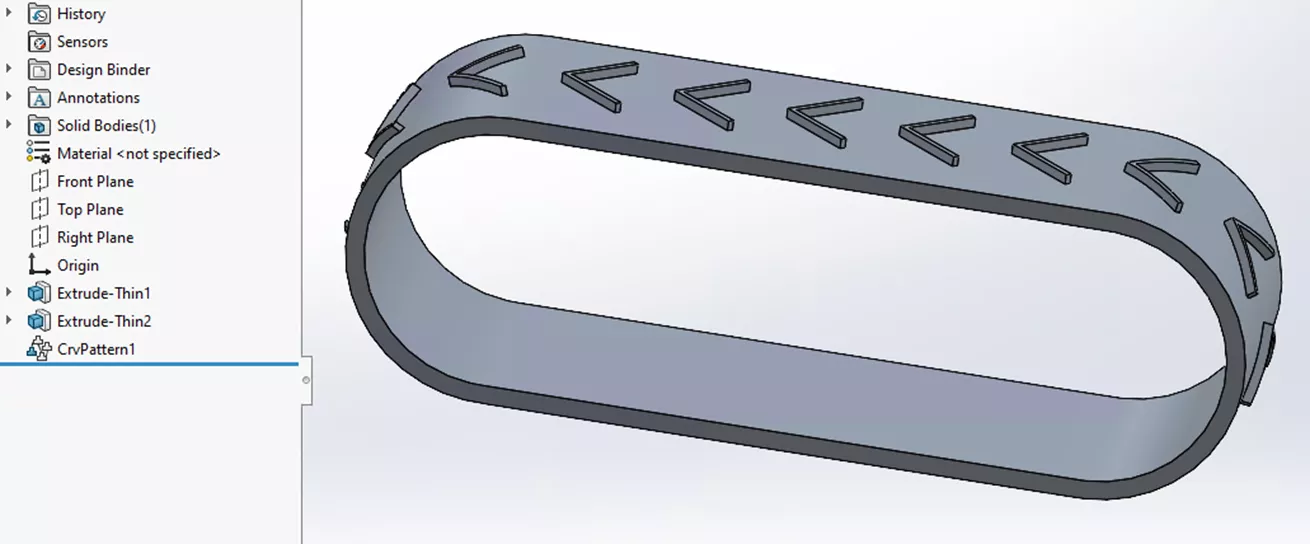

最终效果如下所示。

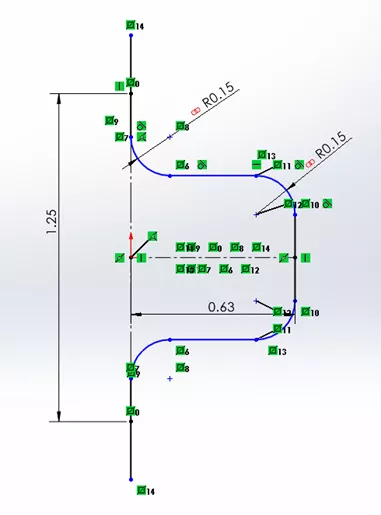

附加技巧：编辑防滑齿草图，创建不同阵列样式

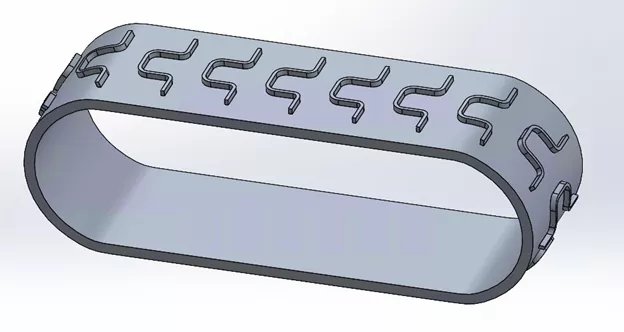

若对防滑齿草图进行几何修改，即可在输送带上生成独特的阵列形状。

可以看到，原始构造几何图形保持不变，仅修改草图直线即可。

最终生成的输送带阵列样式如下所示。

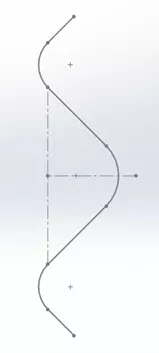

下方展示另一个示例，体现该建模方法的灵活性。

无论你是为工作站创建输送系统模型、车辆履带花纹，还是同步齿形带，使用草图驱动阵列沿拟合样条曲线阵列特征的建模技巧，均可适用于各类应用场景。
