采用SOLIDWORKS Plastics Professional实现流道平衡

在注塑模具设计工作中，流道平衡是多型腔模具设计最关键的环节之一。若流道系统未做平衡处理，会造成各个型腔的塑料熔体填充时间不一致、型腔压力差异过大，最终导致塑件出现尺寸偏差、翘曲变形、缩痕、气泡及批次质量不一致等各类成型缺陷。

传统模具设计流程中，工程师只能依靠过往经验设计流道尺寸与布局，待模具加工完成后，再通过多次试模、手工修模来调整流道与浇口尺寸，整个过程耗时耗力、成本高昂，且最终成型质量难以稳定把控。

借助 SOLIDWORKS Plastics Professional 塑胶专业版 模流分析软件，设计人员可在模具加工投产之前，提前完成流道平衡仿真分析与自动优化，精准预判熔体填充行为，快速完成浇注系统的平衡设计，从源头规避多型腔填充不均带来的各类成型问题。

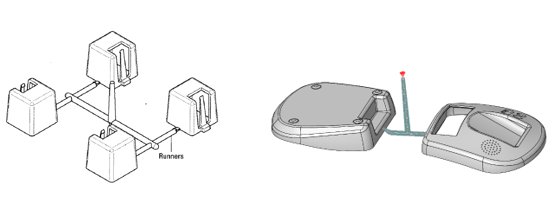

多型腔注塑模具场景

流道平衡对于确保所有型腔实现均匀填充至关重要。流道失衡是一个隐蔽性问题，会在无形中降低塑件质量、提高废品率并延长成型周期。

当流道系统未实现平衡时，会引发一系列问题：

• 因填充不充分导致的短射缺陷

• 保压不均，造成塑件密度不一致

• 收缩率波动与翘曲变形

• 熔接线质量不稳定

• 外观缺陷

这些问题通常源于上游流道系统失衡。在多型腔模具中，即便型腔尺寸存在差异，也必须通过人工调整实现流道平衡，以保证压力与流量分配均匀。

SOLIDWORKS Plastics 如何优化流道平衡

SOLIDWORKS Plastics Professional 以仿真驱动的精准计算替代经验式猜测。软件可评估注塑成型中的各项变量，包括材料流变行为、温度影响、流动阻力以及型腔容积差异。

基于上述数据，SOLIDWORKS Plastics 可自动调整流道与浇口直径，实现流动平衡。仿真分析可确保压力与流速稳定，降低过保压与熔体提前凝固的风险。

在 SOLIDWORKS Plastics 中实现流道平衡的操作步骤

为确保非对称布局模具的正常注塑成型，SOLIDWORKS Plastics 提供专用的流道平衡命令，该功能仅在多型腔塑胶分析算例中可用。

在 SOLIDWORKS Plastics 中执行流道平衡的步骤如下：

1、创建塑胶分析算例：搭建包含完整流道系统的多型腔模具分析算例。

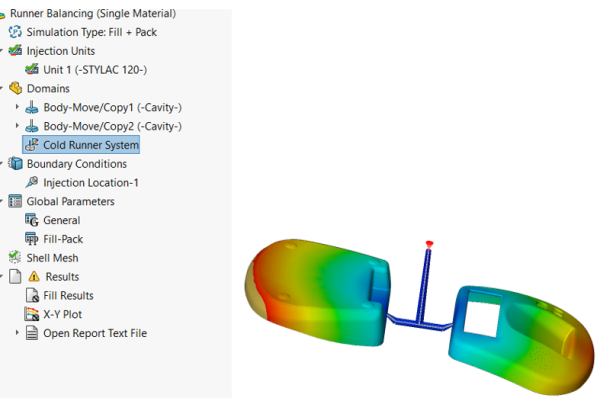

填充不均匀的初步塑形研究

2、模型网格划分：采用壳网格划分方式，保证网格覆盖完整。

3、运行初始填充分析：执行填充分析，定位流道失衡、短射与填充不均问题。

4、启用流道平衡功能：在算例设计树中右键单击网格，选择流道平衡。

启动跑者平衡指令

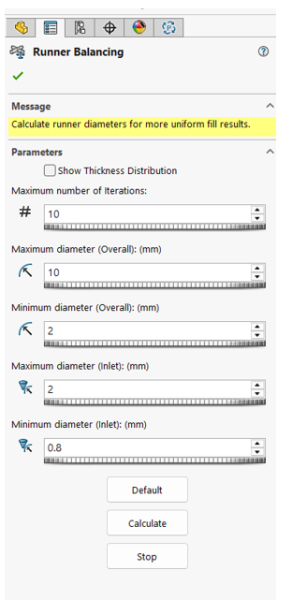

5、定义约束参数：配置流道与浇口直径的最小值、最大值约束。

定义跑道尺寸约束

6、运行分析计算：单击绿色对勾按钮，执行流道平衡迭代计算。

结果解读

求解器会在用户设定的参数范围内，迭代调整流道与浇口直径，最终实现各型腔近乎同步填充与压力均匀分布。

流道平衡前后比较

使用 SOLIDWORKS Plastics Professional 的流道平衡功能时，需为带流道系统的多型腔模具创建塑胶分析算例，并采用壳网格划分模型。当前软件暂不支持使用实体网格执行流道平衡分析。完成网格划分后，运行填充分析算例即可。

利用 SOLIDWORKS Plastics Professional 塑胶专业版进行流道平衡仿真与自动优化，可以彻底摆脱传统依靠经验试模修模的老旧模式，在设计阶段就完成浇注系统的精准平衡，有效降低模具制造成本、缩短研发周期、提升塑件成型一致性与生产良率，是现代注塑模具工程师必备的专业仿真设计工具。

为生产出缺陷极少的高品质塑件，熔融高分子熔体必须在相近的压力与温度条件下，同时到达每一个模具型腔。如果某一条流动路径更短、流道截面更粗，或是流动阻力更小，对应的型腔就会率先完成填充。

这会导致所有型腔无法实现均衡填充，进而引发缺料短射、塑件品质低劣等成型缺陷。同时还会造成保压不均、收缩率波动、塑件翘曲、熔接线形态不一致以及各类外观瑕疵。这类问题的根本成因往往隐藏在浇注系统上游，也就是流道系统失衡。流道失衡是典型的隐性设计隐患，会悄无声息地拉低产品质量、增加废品产生量、拉长注塑成型周期。

在多型腔模具中，必须对流道系统进行人为平衡调校，确保各个型腔实现均匀填充与压力均衡分布。而 SOLIDWORKS Plastics Professional（塑胶专业版）恰好提供了一套高效可靠的方法，能够检测并彻底消除流道失衡问题。

传统的流道平衡工作高度依赖经验法则与反复试错调整，需要经过多次模具试模后，反复修改流道直径、浇口尺寸或是流动路径。仅靠保持流道长度一致远远不够，容积更大的型腔本身就需要更多物料供给与更高的熔体流通能力。SOLIDWORKS Plastics 注塑成型仿真技术，彻底取代了这种凭经验主观猜测的设计方式。

SOLIDWORKS Plastics 的流道平衡功能，会充分考量型腔容积差异与几何结构差异，通过重新调整流道直径，实现各型腔之间的熔体流动均衡。对于热流道系统而言，温度控制进一步增加了设计复杂度，而依托仿真驱动的流道平衡，能够稳定保障系统压力与熔体流速恒定。这可大幅降低单个型腔出现过保压，或是熔体提前冷凝冻结的风险。

想要使用 SOLIDWORKS Plastics Professional 的流道平衡功能，需为多型腔模具新建塑胶仿真算例，并按规范完整搭建流道系统。采用壳网格对模型进行网格划分；截至目前，该软件暂不支持使用实体网格开展流道平衡分析，完成网格划分后运行填充分析算例即可。

在未做流道平衡优化的情况下，填充分析结果会清晰呈现缺料短射、各型腔填充不均等问题。如下方压力云图所示，成对塑件的两个型腔内部，压力分布并不均匀。

在塑胶仿真算例设计树中，右键点击网格特征，即可开启流道平衡功能。需要设定整体流道直径的最大值、最小值，同时指定进料口（浇口）直径的上下限范围。

通过显示厚度分布功能，可直观查看流道的直径尺寸。点击计算选项卡，即可启动流道平衡专项运算。求解器会评估熔体填充阶段所有流动路径的阻力大小，结合材料流变特性、非牛顿流体粘度、温度影响以及型腔容积差值等参数，进行流道平衡优化计算。

求解器会在用户自定义的尺寸限值内，迭代微调流道与浇口直径，最终实现各型腔近乎同步填充、压力全域均匀分布。流道平衡分析完成后，软件会弹出提示信息，明确标注平衡优化前后的填充时间差与压力差值。输出结果不仅有可视化图形佐证，更提供量化数据作为设计依据。

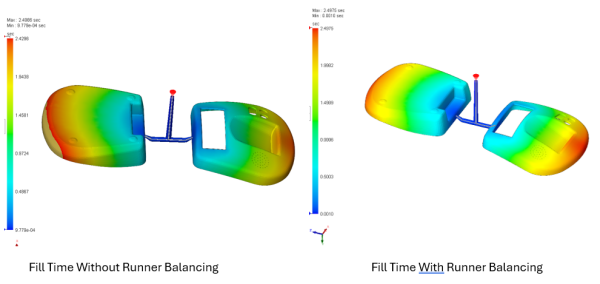

如下图左侧填充时间云图所示，优化前两个型腔的填充时间存在明显偏差；经过流道平衡优化后，两个型腔可实现同步填充。

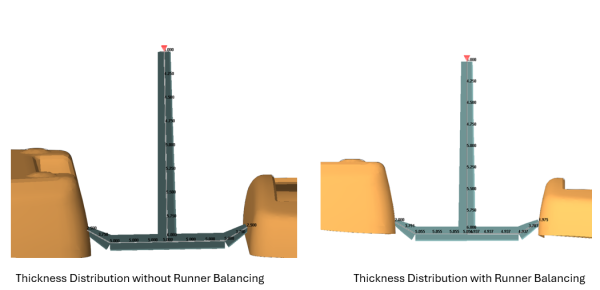

利用显示厚度分布功能，能够直观对比流道平衡优化前后，流道与浇口的直径尺寸变化。

即便流道直径的调整幅度并不大，细微的尺寸改动也能够有效优化注塑成型周期。

借助 SOLIDWORKS Plastics Professional 的流道平衡功能，可将流道设计从被动依赖试模的后置调整模式，转变为主动的数据驱动式设计流程；在设计初期就能识别并修正填充失衡问题，快速敲定均衡合理的流道方案。
