Abaqus/CAE 插件：自动创建蜂窝结构模型工具免费下载

本 Abaqus/CAE 建模插件面向复合材料仿真工程师、科研人员，参数化自动生成六边形、矩形胞元蜂窝夹层芯层结构，采用壳单元完成蜂窝精细化建模，支持蜂窝‑面板之间胶层同步建模，大幅减少手工绘制蜂窝单胞与阵列的重复工作量，适合铝蜂窝夹层板、航空夹层构件仿真研究。

插件功能与蜂窝夹层仿真适用场景

插件解决蜂窝手工建模痛点

手工建立六边形蜂窝需要绘制单胞草图再阵列，参数修改繁琐，反复调整几何耗时巨大。

本插件通过输入材料属性、单胞几何、整体外形尺寸，一键生成蜂窝壳单元模型；还可直接定义胶层参数，完成夹层结构芯层与胶层一体化建模。

应用场景：航空航天蜂窝夹层板、复合材料夹层梁、轻量化夹芯构件静力学仿真，可用于获取蜂窝正交各向异性等效材料参数研究。

Windows / Linux 插件完整安装部署

⚠️外部第三方插件禁止安装写入 Abaqus 软件安装目录内部。

解压压缩包放到以下任一`abaqus_plugins`目录，文件夹不存在需要手动新建。

1. 用户个人目录：`home_dir\abaqus_plugins\`（仅当前操作系统用户）

2. 当前工作目录：`current_dir\abaqus_plugins\`仅本次会话生效

公共服务器多用户环境部署

通过`abaqus_v6.env`或`custom_v6.env`配置环境变量`plugin_central_dir`指向公共共享目录，全部服务器账号均可调用插件。

> Windows 示例：`plugin_central_dir = '\\fileServer\share\AbaqusPlugins'`

- Windows 平台：右键压缩包，WinZip → 在此解压

- Linux 终端：`unzip Hcore.zip`

解压产出文件夹`abq_Hcore` + 脚本`hcore_plugin.py`；目录结构错误插件将无法加载。

蜂窝结构参数定义说明

蜂窝单胞、胶层关键参数说明

插件从三类维度定义蜂窝模型：材料属性、单胞几何、整体外形尺寸。

1. 材料：可直接调用 CAE 已定义材料，也可在插件内新建编辑材料；

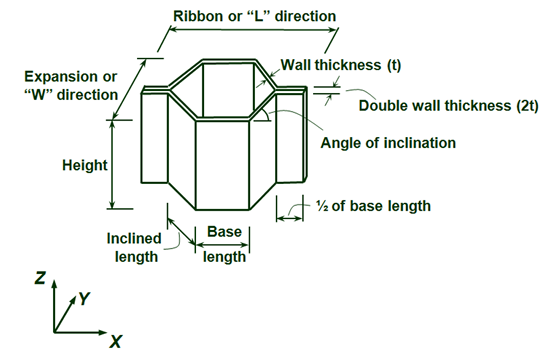

2. 单胞几何：基础壁边长、斜壁边长、倾斜角度、蜂窝高度、胞壁厚度；

3. 外形尺寸两种模式切换：直接输入面内尺寸；输入 X/Y 方向单胞数量；

4. 胶层参数：夹层结构使用，定义胶层材料、高度、厚度，实现蜂窝‑面板胶层建模。

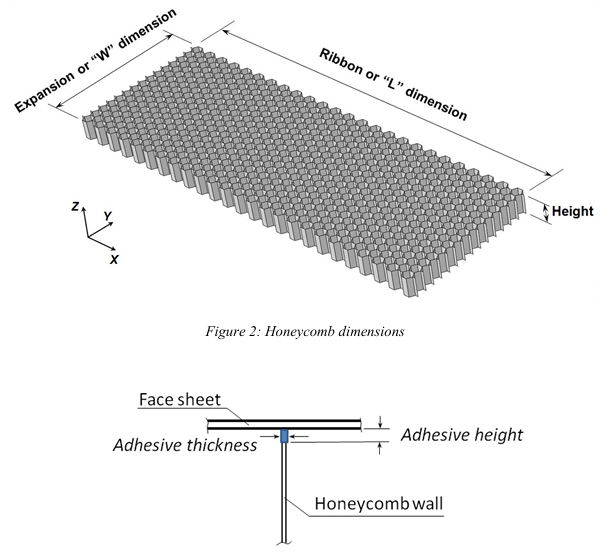

>胞元支持六边形、矩形两种形式，生成模型全部为三维可变形壳特征。

插件 GUI 完整操作使用流程

1. 打开 Abaqus/CAE，无需切换特定模块。

2. 顶部菜单：【插件 (Plug‑ins)】→【创建蜂窝 (Create Honeycomb)】，弹出配置对话框。

3. 输入零件名称、选择 / 新建材料属性。

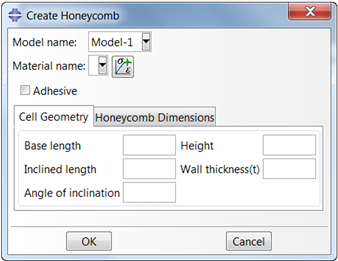

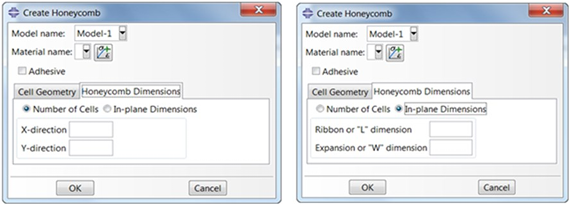

4. 在【单胞几何】【蜂窝尺寸】选项卡填写几何参数，切换「单胞数量 / 面内尺寸」两种定义模式。

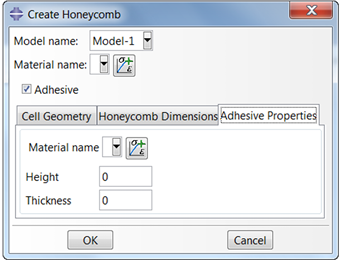

5. 需要夹层胶层：勾选【胶层 (Adhesive)】，填写胶层材料、几何参数。

6. 点击【确定 (OK)】自动生成零件`honeycomb1`。

7. 生成后需要自行划分网格、装配面板、设置约束，完成完整夹层有限元模型。

蜂窝夹层简支梁完整算例

算例简介：蜂窝芯夹层简支梁，跨中承受线分布弯曲载荷

- 夹层梁跨度 500 mm，宽度 100 mm；面板厚度 1.5 mm；芯层高度 12.7 mm；六边形单胞尺寸 6.35 mm，胞壁厚度 0.0381 mm

- 面板 A5083‑H321 铝合金；芯层 A3003‑H19 铝箔

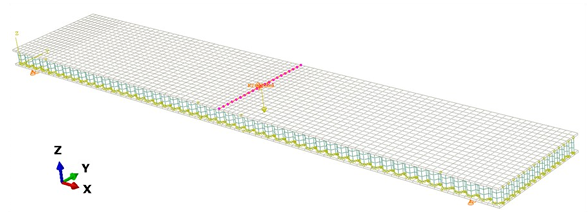

- 插件填入几何参数生成蜂窝零件，蜂窝划分壳单元，面板使用连续壳 SC8R；芯层与面板采用 Tie 绑定约束；跨中采用 MPC 多点约束施加载荷。

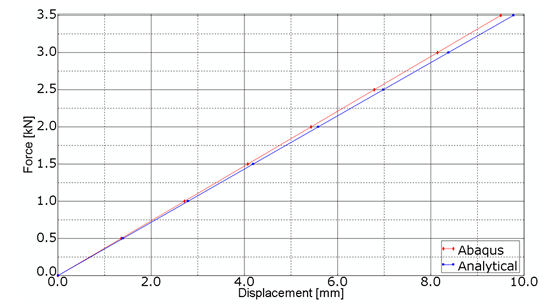

算例可用于蜂窝夹层弯曲刚度、剪切刚度仿真验证，结果可与文献解析解做对比。

解析公式：

参考文献：Paik J.K 等铝蜂窝夹层板强度研究、HexWeb 蜂窝设计技术文档。

插件注意事项与故障排查 FAQ

1. 蜂窝主体采用壳单元建模；胶层由插件同步生成；生成零件后网格、装配、约束需要用户自行完成。

2. 参数输入不合理会造成几何生成失败，注意单胞边长、厚度之间几何匹配。

FAQ 问答板块

Q1：插件可以生成实体单元的蜂窝模型吗？

A1：插件输出壳单元蜂窝结构，不直接生成实体胞元，适合夹层板轻量化仿真。

Q2：可以同时生成蜂窝芯和夹层面板吗？

A2：仅自动生成蜂窝芯与胶层；上下层面板需要用户自行建立装配。

Q3：插件支持矩形蜂窝胞元吗？

A3：支持，可在参数中切换六边形胞元或者矩形胞元。

Q4：插件菜单在 Plug‑ins 里面看不到？

A4：核对解压目录名称；检查`plugin_central_dir`路径；完全关闭 Abaqus 全部进程再重启 CAE。

Q5：蜂窝几何生成报错是什么原因？

A5：检查单胞边长、壁厚、倾斜角度参数，避免出现几何干涉、尺寸冲突。

备注：本为仿真辅助建模插件，模型与仿真结果请工程师结合算例自行校核；仅供学习研究使用。

复合材料蜂窝仿真相关学习资源

同类插件工具：【Abaqus 转子动力学插件‑生成轴心轨迹图】

进阶学习：站内 Abaqus 复合材料仿真文章、复合材料 VIP 仿真课程，学习蜂窝夹层、层合板完整仿真案例。

参考文献

1. Paik, J.K., Thayamballi, A.K., and Kim, G.S., “The strength characteristics of aluminum honeycomb sandwich panels,” Thin‑Walled Structures, 35, pp. 205‑231, 1999.

2. HexWeb™ honeycomb sandwich design technology, Publication No. AGU 075b, Hexcel Co., Ltd., Duxford (UK), 2000.
