Abaqus/CAE ：创建外表面节点集与面【插件】_免费下载

Abaqus/CAE 插件：创建外表面节点集与面 ExteriorMesh 工具免费下载

本 Abaqus ExteriorMesh 插件面向有限元仿真工程师，一键生成部件全部外表面节点集，同时自动创建部件外表面单元面，省去手动框选外表面繁琐操作，多用于接触对定义、外表面施加载荷与边界条件；最低支持 Abaqus6.11 及以上版本。

插件功能与仿真适用场景

插件解决手动选取外表面痛点

在 Abaqus 仿真前处理中，手动拾取三维模型全部外表面节点与单元面效率低下，容易发生漏选。本插件读取已划分网格部件，自动识别部件外部，一次性输出完整外表面节点集与 Surface 面，极大提升接触设置、对流换热外载荷施加工作效率。

> 典型应用场景：实体部件外表面接触定义、外表面热对流载荷施加、外部面结果提取。

Windows / Linux 插件完整安装部署

> ⚠️外部第三方插件，可安装至软件目录、用户目录、工作目录。

> 解压压缩包放到以下任一`abaqus_plugins`目录，文件夹不存在需要手动新建。

1. 软件全局目录：`abaqus_dir\abaqus_plugins\`

2. 用户个人目录：`home_dir\abaqus_plugins\`（仅当前操作系统用户）

3. 当前工作目录：`current_dir\abaqus_plugins\`仅本次会话生效

公共服务器多用户环境部署

通过`abaqus_v6.env`配置环境变量`plugin_central_dir`指向公共共享目录，全部服务器账号均可调用插件。

> Windows 示例：`plugin_central_dir = r'\\fileServer\sharedDirectory'`

- Windows 平台：右键压缩包，WinZip → 在此解压

- Linux 终端：`unzip exteriorMesh.zip`

解压产出文件夹`abq_ExteriorMesh` + 脚本`exteriorMesh_plugin.py`；目录结构错误插件将无法加载。

ExteriorMesh 插件 GUI 完整操作流程

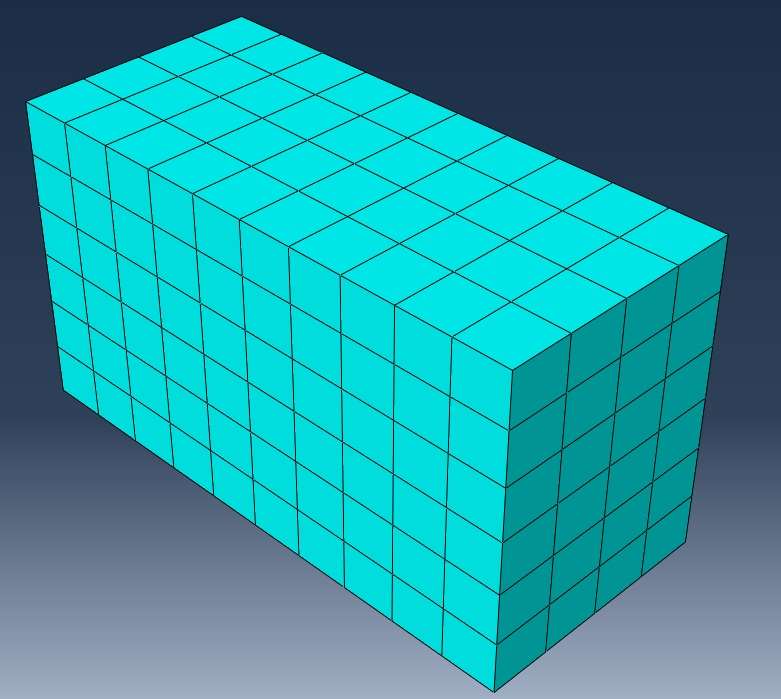

1. 打开 Abaqus/CAE 数据库，导入 inp 或者打开已有模型，部件必须已经完成网格划分。

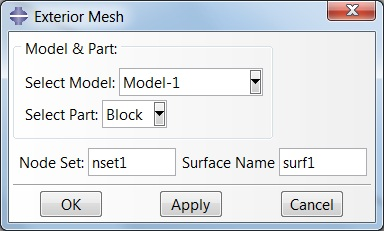

2. 点击【外部网格 (Exterior Mesh)】图标，调出插件操作窗口。

3. 在【选择模型】下拉框选中目标模型，【选择部件】下拉框选中目标三维部件。

4. 输入自定义节点集名称 (Node Set name)与面名称 (Surface Name)。

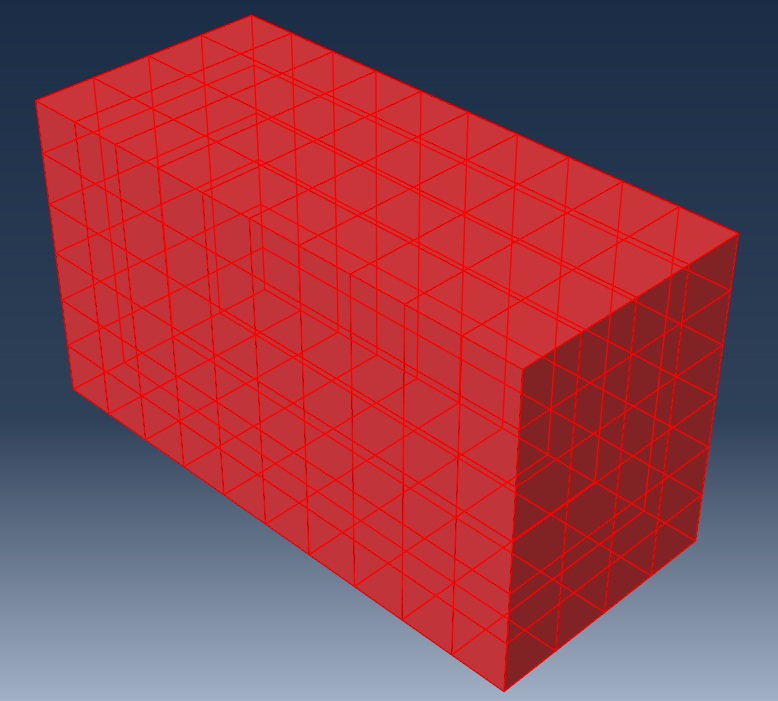

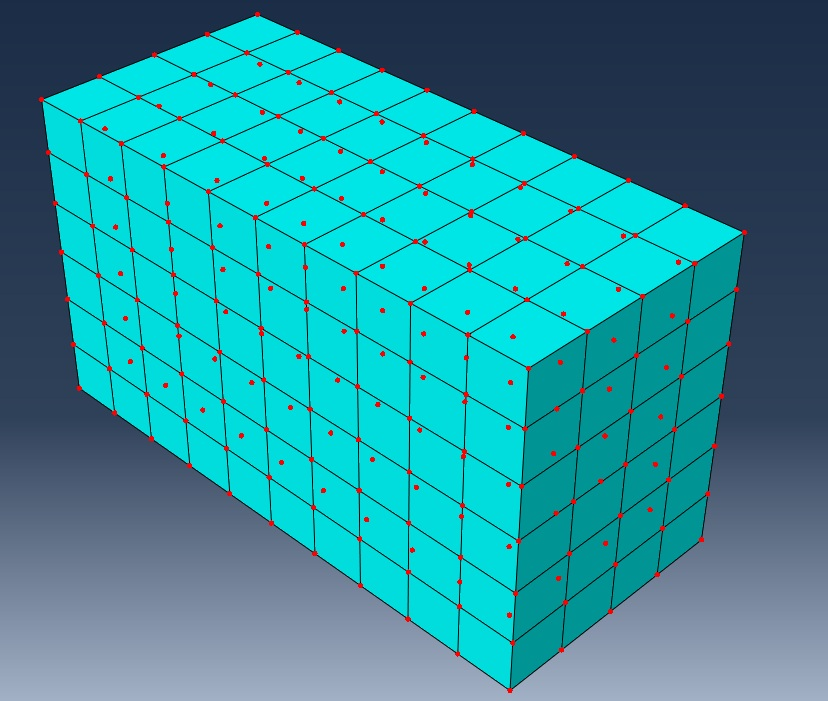

5. 点击【应用 (Apply)】或者【确定 (OK)】，自动生成外表面节点集与单元面。

> 生成完成后可以在模型树节点集、面列表中查看结果，直接用于接触、载荷设置。

插件限制条件与故障排查 FAQ

插件部件与网格支持约束

> ⚠️硬性限制：插件目前仅支持已经划分网格的三维部件；二维部件、未划分网格的几何部件无法使用。

FAQ 问答板块

Q1：二维壳部件可以使用这个插件生成外表面吗？

A1：本插件仅支持三维网格部件，二维壳部件暂不支持。

Q2：部件没有划分网格，插件可以直接生成外表面集合吗？

A2：不可以，部件必须完成网格划分，插件基于网格单元识别外表面。

Q3：插件菜单 Exterior Mesh 找不到是什么原因？

A3：核对解压目录名称；检查`plugin_central_dir`路径配置；完全关闭全部 Abaqus 进程，重启 CAE。

Q4：孤儿网格（orphan mesh）三维部件插件能否正常运行？

A4：只要是已划分完成的三维网格部件，孤儿网格同样可以正常生成外表面节点集与面。

Q5：多部件装配，如何批量生成各个部件外表面？

A5：插件需要逐个选择部件，分别执行，暂不支持一键批量处理全部部件。

> 备注：本为仿真前处理辅助插件，生成集合请工程师手动复核结果；仅供学习研究使用，详细条款参考达索官方知识库文档。
