Abaqus围道积分插件｜传统 / XFEM裂纹前沿 J 积分曲线绘图工具_免费下载

Abaqus/CAE 绘制传统裂纹与扩展有限元 (XFEM) 裂纹分析的围道积分曲线插件免费下载

本 Abaqus 后处理插件面向断裂力学仿真工程师，读取围道积分历史输出，绘制传统裂纹、XFEM 扩展有限元裂纹前沿的围道积分（J 积分）曲线；支持按节点编号、裂纹前沿距离作为 X 轴绘图，同时输出裂纹前沿节点坐标 CSV 文件；最低支持 Abaqus6.10 及以上版本。

插件功能与断裂力学仿真适用场景

插件解决围道积分后处理痛点

仿真得到围道积分历史输出之后，原生 Abaqus 没有直接按照裂纹前沿节点、沿裂纹距离绘制 J 积分曲线的功能。本插件可以：

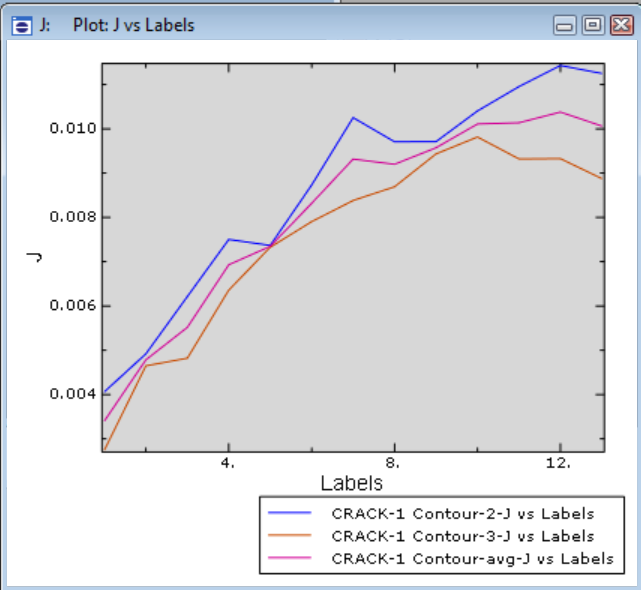

‑ 传统裂纹前沿，按节点编号绘制围道积分曲线

‑ XFEM 扩展有限元裂纹前沿，按节点编号绘制围道积分曲线

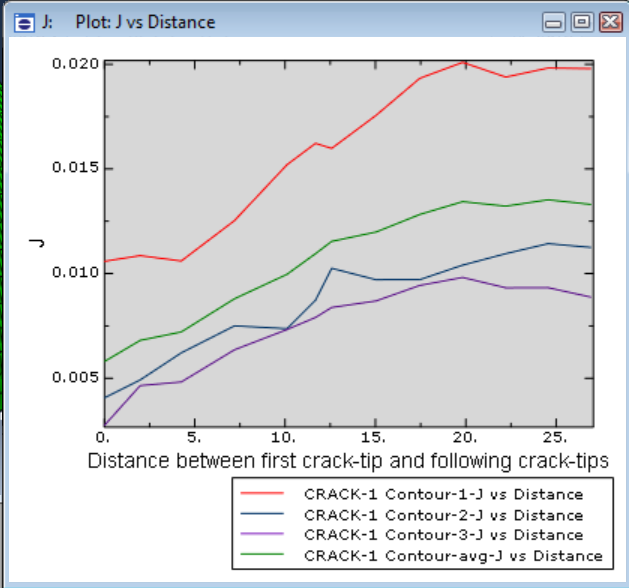

‑ 沿裂纹前沿距离作为 X 轴绘制积分曲线，支持直线距离、累积增量长度两种计算模式

‑ 自动输出`Coordinates_.csv`裂纹前沿节点坐标文件

适用场景：断裂力学 J‑积分、应力强度因子结果后处理，传统裂纹与 XFEM 裂纹扩展仿真结果绘图。

Windows / Linux 插件完整安装部署

解压`ContourIntegral.zip`放到下面任意`abaqus_plugins`目录，目录不存在需要手动新建。

1. `abaqus_dir\abaqus_plugins\`软件根目录

2. `home_dir\abaqus_plugins\`用户个人目录

3. `current_dir\abaqus_plugins\`当前工作目录

公共服务器多用户环境部署

通过`abaqus_v6.env`配置环境变量`plugin_central_dir`指向公共共享目录，站点全部用户可调用插件。

Windows 示例：`plugin_central_dir = r'\\fileServer\sharedDirectory'`

‑ Windows：右键压缩包 WinZip 在此解压

‑ Linux 终端：`unzip ContourIntegral.zip`

解压产出文件夹`abq_ContourIntegral` + `contourIntegral_plugin.py`脚本；目录结构错误插件无法加载。

ContourIntegral 插件 GUI 完整使用流程

1. 在 Abaqus‑Viewer 或者 CAE 可视化模块，打开 ODB 结果数据库。

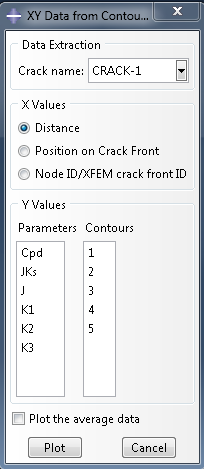

2. 菜单【插件 (Plug‑ins)】→【工具 (Tools)】→【绘制围道积分 (Plot Contour Integrals...)】调出对话框。

3. 在【数据提取】会自动列出可用围道积分历史输出；X 轴可以选择距离 / 节点编号 / XFEM 裂纹前沿编号。

4. 在 Y 轴列表勾选需要的围道积分参数、围道编号，支持多选。

5. 可勾选复选框，生成多条围道参数平均值曲线（多选围道才生效）。

6. 点击【绘图】，在独立视口生成曲线，建议视口平铺便于对比查看；

csv 裂纹前沿节点坐标输出说明

运行插件后，会在 Abaqus 工作目录输出`Coordinates_.csv`，存储裂纹前沿全部节点坐标。

插件硬性功能局限性说明

1. 传统裂纹，inp 关键字`*CONTOUR INTEGRAL`必须包含`NORMAL`参数，插件方可正常使用。

2. 裂纹名称字符串内部不能使用下划线`_`，否则插件解析失败。

3. ODB 包含大量历史变量、裂纹、围道时，插件加载与绘图性能会明显下降。

4. 插件不支持包含独立实例 (part‑instance) 的模型。

版本修订记录

‑ 2011‑09‑19 版本 1.1‑1 发布

‑ 2011‑09‑26 版本 1.1‑2 修复缺陷

‑ 2012‑03‑03 版本 1.1‑3 修复历史输出解析缺陷

‑ 2013‑11‑22 版本 1.1‑4 修复围道大于 9 编号缺陷

‑ 2015‑08‑19 V1.2 新增裂纹前沿距离 X 轴选项

‑ 2016‑11‑11 V1.3 修复 Abaqus2016 ODB 识别 bug

‑ 2019‑12‑09 修复围道编号大于 9 程序缺陷

‑ 2026‑08‑24 更新适配 Python3 语法

故障排查 FAQ & Abaqus 断裂力学相关学习资源

FAQ 问答板块

Q1：运行插件没有绘图结果是什么原因？

A1：传统裂纹确认`*CONTOUR INTEGRAL`关键字添加`NORMAL`参数；裂纹名称不能包含下划线`_`；模型不能使用独立实例。

Q2：插件菜单找不到 Plot Contour Integrals 怎么办？

A2：核对解压目录名称，检查`plugin_central_dir`路径；全部关闭 Abaqus 进程重启 Viewer。

Q3：打开大 ODB 文件插件卡顿很慢？

A3：odb 内裂纹、围道、历史输出数量巨大会消耗性能，建议拆分结果，减少同时读取的变量。

Q4：csv 节点坐标文件保存在哪里？

A4：文件输出在 Abaqus 启动的工作目录，不是 odb 存放文件夹。

Q5：Linux 纯命令行内核模式可以运行插件吗？

A5：GUI 插件，必须 Viewer/CAE 图形界面；纯命令行内核模式不可调用。

备注：本工具仅后处理辅助插件，曲线数据务必工程师人工复核；仅供学习研究，详细条款参考达索知识库文档。
