Abaqus/CAE UnwrapMesh 插件：圆柱壳孤立网格展开为平面网格生成二维几何工具免费下载

本 Abaqus UnwrapMesh 插件面向管状壳结构仿真工程师，把圆柱形态壳类孤立网格执行展开运算，输出展开后的平面孤立网格，同时生成二维平面几何；典型用于血管支架仿真；最低适配 Abaqus6.10 及以上版本。

插件功能与仿真适用场景

插件解决圆柱管状壳网格展开痛点

针对圆柱管状的壳孤立网格，原生 Abaqus 没有一键展开工具。插件拾取基准轴，将管状壳网格展平，可输出平面网格 + 二维几何零件。

典型应用场景：血管支架仿真；把变形后的支架管状网格展开成平面，和实物二维图像比对验证仿真结果；也可为激光切割加工提供展开几何依据。

Windows / Linux 插件完整安装部署

解压`unwrapMesh.zip`放到下面任意`abaqus_plugins`目录，目录不存在手动新建。

1. `abaqus_dir\abaqus_plugins\`软件根目录

2. `home_dir\abaqus_plugins\`用户个人目录

3. `current_dir\abaqus_plugins\`当前工作目录

公共服务器多用户环境部署

通过`abaqus_v6.env`配置环境变量`plugin_central_dir`指向公共共享目录，站点全部用户可调用插件。

Windows 示例：`plugin_central_dir = r'\\fileServer\sharedDirectory'`

‑ Windows：右键压缩包 WinZip 在此解压

‑ Linux 终端：`unzip unwrapMesh.zip`

解压产出文件夹`abq_UnwrapMesh` + `unwrapMesh_plugin.py`脚本；目录结构错误插件无法加载。

UnwrapMesh 插件 GUI 完整使用流程

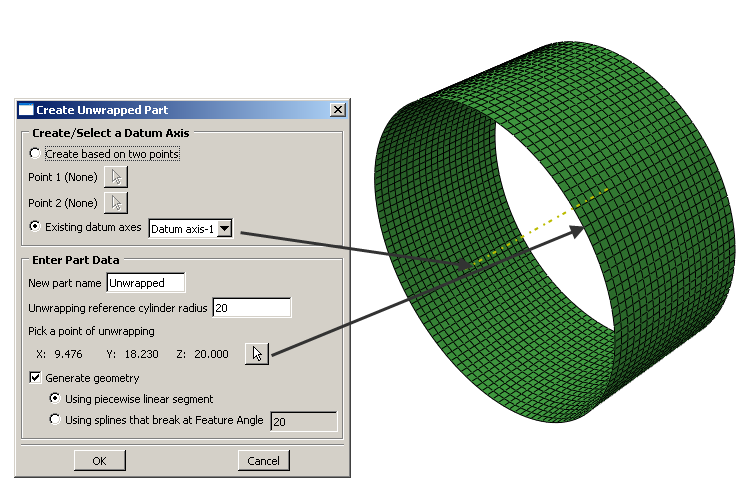

⚠️插件仅允许在零件模块运行。

1. 进入零件模块，打开圆柱壳孤立网格零件。

2. 菜单【插件 (Plug‑ins)】→【工具 (Tools)】→【展开网格 (Unwrap Mesh...)】调出对话框。

3. 创建或者拾取展开所需要的基准轴；拾取展开起始节点；输入新零件名称；填写展开参考圆柱半径。

4. 勾选【生成几何 (Generate geometry)】，二选一几何生成模式：

两种二维几何生成方式对比

- 使用分段直线段：运算速度快；

- 使用在指定特征角处断开的样条曲线：几何光滑，但运算耗时更长。

5. 执行展开；生成的几何零件自动在名称末尾追加后缀`_Geometry`。

插件硬性限制条件说明

1. 插件仅支持四节点壳单元；其它单元类型无法处理。

2. 模型节点数量巨大，插件运算速度会显著变慢。

3. 插件只可在【零件模块】执行，装配、交互模块无法调用。

版本修订记录

‑ 2012‑04‑26 发布版本 1.1‑1

故障排查 FAQ & 管状结构仿真相关学习资源

FAQ 问答板块

Q1：插件菜单 Unwrap Mesh 找不到怎么办？

A1：核对解压目录名称，检查`plugin_central_dir`路径；完全关闭 Abaqus 全部进程重启 CAE。

Q2：插件点击后无执行效果？

A2：确认当前处于零件模块；模型单元必须全部为四节点壳单元。

Q3：样条曲线模式运行特别慢？

A3：样条曲线计算开销大，追求速度优先选择分段直线段模式。

Q4：展开生成的几何零件在哪里？

A4：新几何零件名字会自动追加`_Geometry`后缀，在模型树零件列表查看。

Q5：Linux 图形环境可以运行插件吗？

A5：GUI 插件，必须 CAE 图形界面；纯命令行内核模式不可调用。

备注：本工具为前处理辅助插件；展开后网格与几何务必工程师人工复核；仅供学习研究，详细条款参考达索知识库文档。
