本 Abaqus PME（Part Manager Extension）零件管理器扩展插件面向多零件装配仿真工程师，统一表格界面批量完成大量零件截面属性分配、单元类型选择、单元公式设置、批量网格划分；适合数十至数百个规整零件模型；最低适配 Abaqus6.10 及以上；Abaqus2024 及更高版本，脚本需要升级至 Python3 语法。

插件功能与多零件仿真适用场景

插件解决大量零件重复前处理痛点

模型包含几十上百个零件时，原生 CAE 需要逐个零件设置截面、单元类型、划分网格，操作重复耗时。PME 提供表格管理器界面，批量选中列即可批量赋值，支持抑制恢复零件、自动生成临时零件；不适合复杂零件全自动高质量网格划分，优先用于形态较为规整零件。

适用场景：多组件装配模型，批量设置材料截面、单元阶次、单元尺寸，批量自动化网格前处理。

Windows / Linux 插件完整安装部署

解压`pme.zip`放到下面任意`abaqus_plugins`目录，目录不存在手动新建。

1. `abaqus_dir\abaqus_plugins\`软件根目录

2. `home_dir\abaqus_plugins\`用户个人目录

3. `current_dir\abaqus_plugins\`当前工作目录

公共服务器多用户环境部署

通过`abaqus_v6.env`配置`plugin_central_dir`公共共享目录，全部服务器账号均可调用插件。

Windows 示例：`plugin_central_dir = r'\\fileServer\sharedDirectory'`

‑ Windows：右键压缩包 WinZip 在此解压

‑ Linux 终端：`unzip pme.zip`

解压产出文件夹`abq_Pme` + `pme_plugin.py`脚本；目录错误插件菜单无法显示。

⚠️重要提示：Abaqus2024 及以上 Python3 环境，旧脚本需要做版本转换，参考达索知识库转换工具文档。

PME 零件管理器 GUI 完整操作流程

1. 在零件模块或者装配模块，菜单【插件 (Plug‑ins)】→【工具 (Tools)】→【零件管理器扩展工具 (Part Manager Extension...)】调出表格对话框。

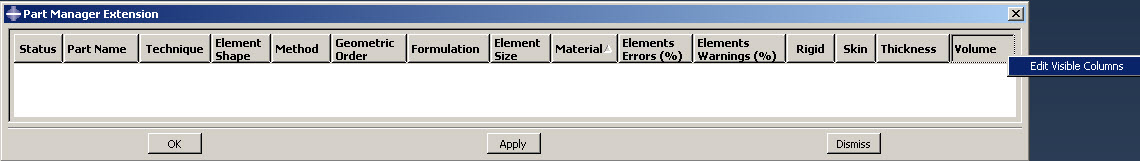

2. 默认仅展示 9 列表格；右键【编辑可见列 (Edit Visible Columns)】开启 / 关闭显示字段。

3. 大量操作依赖鼠标右键菜单；点击表头可整列全选，实现批量赋值；点击列标题实现表格排序，配合多选批量设置参数。

4. 支持零件抑制 / 恢复，同步处理装配实例；支持跳过部分零件网格划分。

表格各字段参数说明

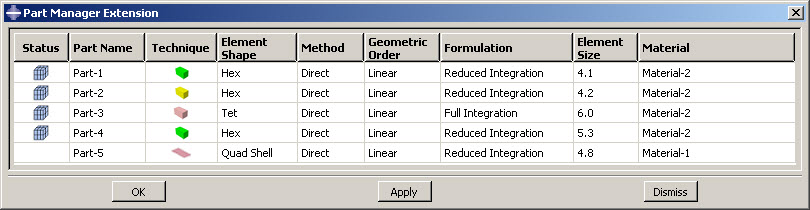

- Status 状态：未划分网格、已划分网格、实例抑制、网格失败、Skip 跳过划分

- Part Name 零件名称：只读，零件名称

- Technique 划分技术：只读，显示零件默认网格划分技术

- Element Shape 单元形状：Hex 六面体 / Tet 四面体 / Quad Shell 四边形壳

- Method 划分方法：直接、虚拟拓扑、拉伸、自动迭代划分

- Geometric Order 单元阶次：线性单元、二次单元

- Formulation 单元公式：减缩积分、完全积分、非协调、连续壳等

- Element Size 单元尺寸：弹窗输入单元尺寸

- Material 材料：分配零件材料属性

- Rigid 刚体：设置零件刚体，自动生成参考点

- Skin 壳层：实体零件外表面施加壳层

- Thickness 厚度：壳单元厚度设置

- 单元错误率、警告率、体积：只读统计信息

- 图标：三维实体，自由网格

- 图标：三维实体，结构化网格

- 图标：三维实体，扫掠网格

- 图标：三维壳，自由网格

- 图标：三维壳，结构化网格

临时零件`_mp`后缀自定义修改说明

拉伸、四边形壳模式会生成临时零件，默认后缀`_mp`；打开`pmeConstants.py`，修改`partSuffix`变量，自定义临时零件后缀名称。

插件硬性限制条件说明

1. 装配中如果存在没有原始零件的孤立实例，插件无法运行，使用前务必删除这类实例。

2. 在模型树手动抑制 / 恢复实例，*PME 表格状态不会自动同步刷新。

3. PME 标记为抑制状态的零件，不会执行网格划分；“跳过划分” 与 “抑制实例” 是两个不同功能。

4. 零件数量非常多时，打开 PME 插件会出现明显启动延迟。

5. PME 在零件层级做网格划分，独立实例不会被处理，建议优先使用非独立实例。

6. 第一次打开旧模型不会读取历史网格状态，提交一次操作后才会跟踪网格状态。

故障排查 FAQ & Abaqus 多零件仿真相关学习资源

FAQ 问答板块

Q1：PME 插件菜单找不到怎么办？

A1：核对解压目录名称，检查`plugin_central_dir`路径；全部关闭 Abaqus 进程重启 CAE；零件、装配模块均可启动。

Q2：Abaqus2024 打开插件报错脚本异常？

A2：新版本使用 Python3，旧脚本需要按照达索知识库工具完成 Python2 向 Python3 转换。

Q3：装配实例手动抑制，PME 表格状态没有变化？

A3：插件不会同步模型树手动实例状态，需要在 PME 内部执行抑制恢复操作。

Q4：大量零件打开插件卡顿、启动慢？

A4：零件实例数量大时存在加载延迟，可分批处理零件。

Q5：临时生成零件后缀`_mp`想要修改？

A5：编辑`pmeConstants.py`文件修改`partSuffix`变量自定义后缀。

Q6：Linux 图形环境可以运行插件吗？

A6：GUI 插件，需要 CAE 图形界面；纯命令行内核模式不可调用。

备注：本工具为前处理辅助插件；生成截面、单元、网格务必工程师人工复核；仅供学习研究，详细条款参考达索知识库文档。
