Abaqus/CAE LGS 创建起落架模型插件：参数化 NLG/MLG 飞机刚体起落架工具免费下载

本 Abaqus LGS 起落架插件面向航空飞行器仿真工程师，输入参考点坐标、铰接点相对长度，参数化自动生成 NLG 前起落架、MLG 主起落架刚体起落架系统；包含折叠作动机构、缓冲器、轮胎、连接器单元，用于飞机着陆 Abaqus/Explicit 显式动力学仿真；最低适配 Abaqus6.9 及以上版本。

插件功能与航空仿真适用场景

插件解决飞机起落架仿真建模痛点

原生 CAE 手动搭建起落架刚体、缓冲弹簧阻尼、铰接连接器工作量巨大。LGS 插件基于飞机模板模型，一键生成完整刚体起落架系统；刚体全部采用梁单元显示体构建，轮胎、缓冲器非线性弹簧阻尼从外部属性文件读取。

适用场景：飞机着陆冲击仿真、起落架机构动力学、NLG 前起落架、MLG 主起落架动力学分析。

插件致谢：达索 SIMULIA 对福克起落架部门（FOKKER Landing Gear）的技术贡献。

Windows / Linux 插件完整安装部署

解压`LGS.zip`放到下面任意`abaqus_plugins`目录，目录不存在手动新建。

1. `abaqus_dir\abaqus_plugins\`软件根目录

2. `home_dir\abaqus_plugins\`用户个人目录

3. `current_dir\abaqus_plugins\`当前工作目录

公共服务器多用户环境部署

通过`abaqus_v6.env`配置`plugin_central_dir`公共共享目录，全部服务器账号均可调用插件。

Windows 示例：`plugin_central_dir = r'\\fileServer\sharedDirectory'`

‑ Windows：右键压缩包 WinZip 在此解压

‑ Linux 终端：`unzip LGS.zip`

解压产出文件夹`abq_SumRF` + `lgs_plugin.py`脚本；目录错误插件菜单无法加载。

工作目录必备输入与属性文件说明

运行插件前，必须把 files.zip 内全部文件放到 Abaqus 工作目录：

 - 飞机模板：`Airplane.inp`

 - 缓冲器属性：`spring_nose.property`、`spring_main.property`、`damper_nose.property`、`damper_main.property`

 - 轮胎非线性弹簧属性：`tire_nose.property`、`tire_main.property`

 - 参考文档：`LandingGear‑Model‑Info.pdf`

LGS 插件 GUI 完整操作使用流程

1. 在装配模块依次打开菜单【插件 (Plug‑ins)】→【创建起落架模型 (Create Landing Gear Model...)】调出参数对话框。

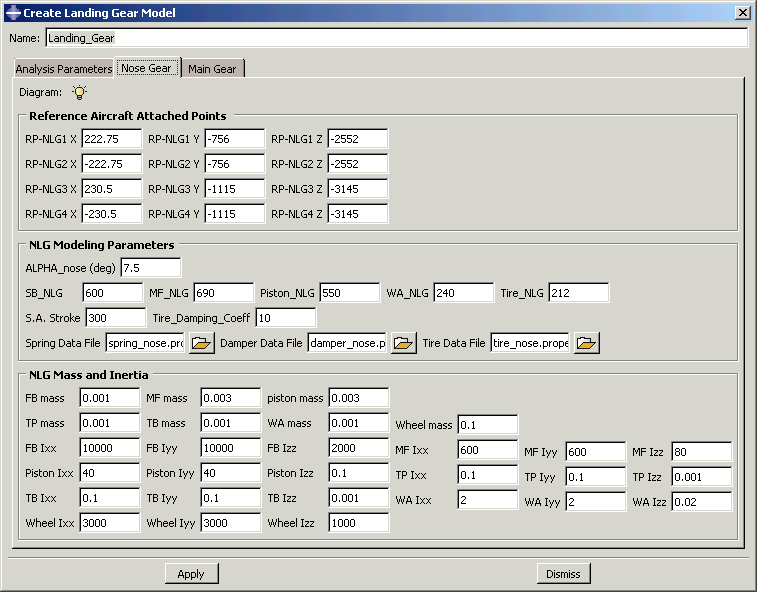

2. 切换【前起落架 (Nose Gear‑NLG)】选项卡，设置连接点坐标、机构物理参数。

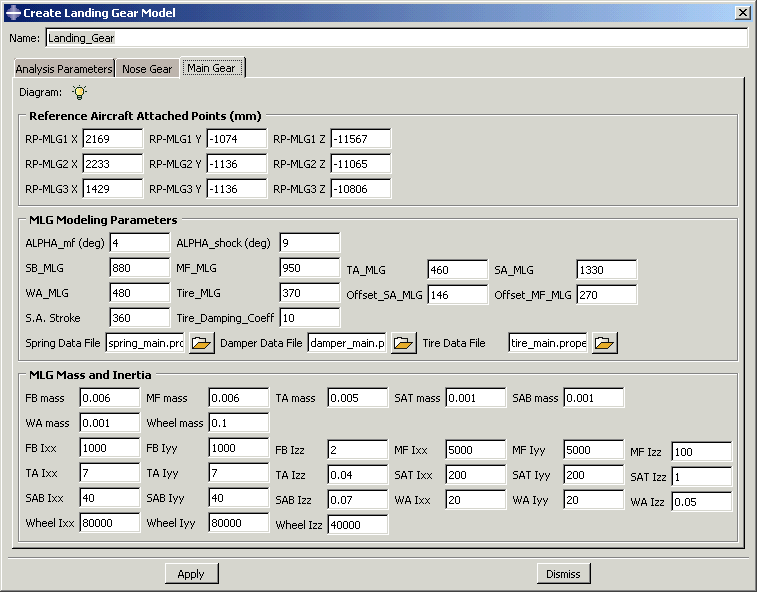

3. 切换【主起落架 (Main Gear‑MLG)】选项卡配置主起落架参数；界面自带默认预置数值，可直接使用。

4. 点击【应用 (Apply)】生成整套刚体起落架模型。

可设置重力、升力、初始着陆速度、飞机俯仰角、总仿真时长；升力默认等于飞机重量。

插件硬性限制与文件前置要求

1. 生成全部为显示体刚体单元，显示体不允许发生变形。

2. 插件不会修改原始飞机本体网格。

3. 生成模型后，再次修改参考点坐标，显示体网格**不会自动同步更新**，需要重新生成。

4. 求解作业必须使用**双精度模式运行 Abaqus/Explicit 求解器**。

5. 工作目录缺失 inp/property 属性文件会直接报错无法生成起落架。

故障排查 FAQ & 飞行器起落架仿真相关学习资源

FAQ 问答板块

Q1：装配模块找不到【创建起落架模型】插件菜单？

A1：核对解压目录名称，检查`plugin_central_dir`路径；全部关闭 Abaqus 进程重启 CAE。

Q2：点击应用无法生成起落架模型？

A2：确认工作目录放置完整`Airplane.inp`与全部 spring/damper/tire 的 property 属性文件。

Q3：修改参考点位置，起落架模型没有变化？

A3：插件不会自动更新已有显示体网格，修改参数后需要重新点击应用生成新模型。

Q4：提交 Explicit 求解报错，有什么注意点？

A4：求解任务务必选择双精度模式运行；本模型仅支持 Abaqus/Explicit 显式求解器。

Q5：Linux 图形环境可以运行插件吗？

A5：GUI 插件，需要 CAE 图形界面；纯命令行内核模式不可调用。

备注：本工具为前处理辅助插件；生成起落架模型、弹簧阻尼参数务必工程师人工复核；仅供学习研究，详细条款参考达索知识库文档。
