本 Abaqus `CreateAxiSymmFrom3D`前处理插件面向回转类结构仿真工程师，由回转类三维零件，一键生成解析刚体轴对称零件、可变形轴对称零件，原始三维零件保持不变；最低适配 Abaqus6.9 及以上版本。

插件功能与回转结构仿真适用场景

插件解决三维回转零件转轴对称建模痛点

压力容器、法兰、轴类等回转零件，手动提取二维轴对称剖面步骤繁琐。本插件满足特定几何条件下，直接基于三维回转零件，输出解析刚体轴对称零件或者可变形轴对称零件。

⚠️几何前置条件：三维回转零件草图需要建立在全局 X‑Y 平面绕 Y 轴旋转；或者草图在 Y‑Z 平面，绕全局 Y 轴旋转大于 90°，插件才可正常输出结果。

适用场景：压力容器、轴类、法兰等回转构件，开展轴对称简化仿真，缩减模型计算规模。

Windows / Linux 插件完整安装部署

解压`CreateAxiSymmFrom3D.zip`放到下面任意`abaqus_plugins`目录，目录不存在手动新建。

1. `abaqus_dir\abaqus_plugins\`软件根目录

2. `home_dir\abaqus_plugins\`用户个人目录

3. `current_dir\abaqus_plugins\`当前工作目录

公共服务器多用户环境部署

通过`abaqus_v6.env`配置`plugin_central_dir`公共共享目录，全部服务器账号均可调用插件。

Windows 示例：`plugin_central_dir = r'\\fileServer\sharedDirectory'`

‑ Windows：右键压缩包 WinZip 在此解压

‑ Linux 终端：`unzip CreateAxiSymmFrom3D.zip`

解压产出文件夹`abq_createAxiSymmFrom3D` + `createAxiSymmFrom3D_plugin.py`脚本；目录错误插件图标不会出现。

CreateAxiSymmFrom3D 插件 GUI 完整使用流程

1. 切换进入零件模块，点击图标【由三维模型创建轴对称 (Create Axisymmetric From 3D)】。

2. 弹出对话框，选择【是】或者【否】：

   - 点击【是】：同时生成解析刚体轴对称零件`<original3DPartName>_AnaRgd_<count>` + 可变形轴对称零件`<original3DPartName>_axi_<count>`

   - 点击【否】：仅生成可变形轴对称零件`<original3DPartName>_axi_<count>`

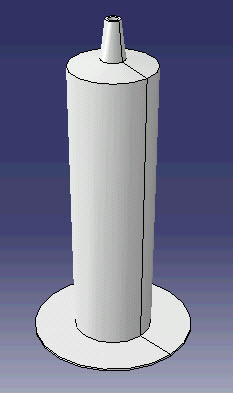

图 1：三维零件

图 2：轴对称零件

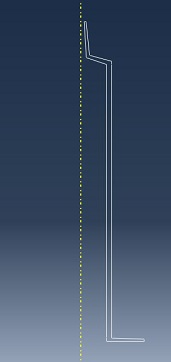

图 3：解析刚体轴对称零件

插件生成零件命名规则说明

原始三维零件不会被修改，新生成零件在模型树可以直接查看。

插件硬性几何与功能限制条件说明

1. 三维零件草图必须满足几何前提：草图位于全局 X‑Y 平面绕 Y 轴旋转；或者草图位于 Y‑Z 平面、绕 Y 轴旋转角度大于 90°；不满足该条件插件输出结果异常。

2. 插件不会修改原始三维零件，全部为新建零件。

3. 仅适合回转类旋转生成零件，非回转几何不适用。

故障排查 FAQ & 轴对称回转结构仿真相关学习资源

FAQ 问答板块

Q1：零件模块找不到【由三维模型创建轴对称】插件图标？

A1：核对解压目录名称，检查`plugin_central_dir`路径；完全关闭 Abaqus 全部进程重启 CAE。

Q2：插件运行完成，但生成的轴对称零件结果错误？

A2：检查三维零件草图平面、旋转轴，必须满足：X‑Y 平面绕 Y 轴回转 / Y‑Z 平面绕 Y 轴旋转＞90° 的几何条件。

Q3：原始三维零件会被插件改动覆盖吗？

A3：原始三维零件保持原样，插件只新建解析刚体 / 可变形轴对称零件。

Q4：非回转类零件，可以使用这个插件吗？

A4：只针对旋转生成的回转零件，普通非回转几何无法得到正确轴对称剖面。

Q5：Linux 图形环境可以运行插件吗？

A5：GUI 插件，必须 CAE 图形界面；纯命令行内核模式不可调用。

备注：本工具为前处理辅助插件；生成解析刚体、轴对称零件务必工程师人工复核；仅供学习研究，详细条款参考达索知识库文档。
