Abaqus/CAE将平面三维网格卷曲为圆柱形态【插件】_免费下载

Abaqus/CAE WrapMesh 插件：将平面三维网格卷曲为圆柱形态工具免费下载

本 Abaqus `WrapMesh`前处理插件面向管状结构仿真工程师，将装配模块中已划分网格的平面三维独立部件实例，卷曲为圆柱 / 管状形态，生成全新孤立网格 (orphan mesh) 部件；典型用于血管支架、油气可膨胀滤砂管仿真；最低适配 Abaqus6.10 及以上，高版本需要做 Python3 脚本升级。

插件功能与仿真适用场景

插件解决平面网格卷曲建模痛点

血管支架、滤砂管通常先建立平面展开几何划分网格，再卷曲成管状；Abaqus 原生没有一键卷曲平面网格工具。WrapMesh 拾取周向、轴向方向与卷曲参考点，设置半径，直接输出卷曲完成孤立网格部件。

适用场景：血管支架疲劳仿真、油气可膨胀滤砂管、圆柱面压印雕刻纹理仿真。

Windows / Linux 插件完整安装部署

解压`wrapMesh.zip`放到下面任意`abaqus_plugins`目录，目录不存在手动新建。

1. `abaqus_dir\abaqus_plugins\`软件根目录

2. `home_dir\abaqus_plugins\`用户个人目录

3. `current_dir\abaqus_plugins\`当前工作目录

公共服务器多用户环境部署

通过`abaqus_v6.env`配置`plugin_central_dir`公共共享目录，全部服务器账号均可调用插件。

Windows 示例：`plugin_central_dir = r'\\fileServer\sharedDirectory'`

‑ Windows：右键压缩包 WinZip 在此解压

‑ Linux 终端：`unzip wrapMesh.zip`

解压产出文件夹`abq_WrapMesh` + `wrapMesh_plugin.py`脚本；目录错误插件菜单无法加载。

⚠️重要提示：Abaqus 新版本需要参考达索知识库完成 Python3 语法升级。

WrapMesh 插件 GUI 完整操作使用流程

1. 必须进入装配模块，对象为已经划分网格的平面三维独立部件实例。

2. 菜单【插件 (Plug‑ins)】→【工具 (Tools)】→【Wrap Mesh...】调出对话框。

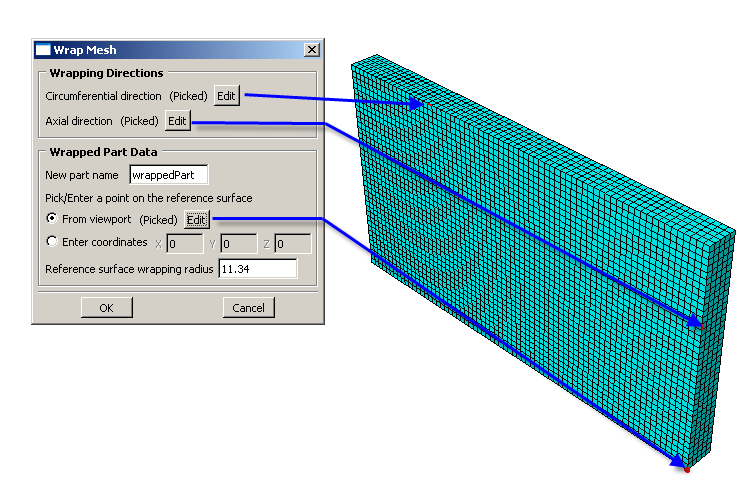

3. 拾取周向、轴向图元（单元边、几何边、基准轴），卷曲后轴强制对齐全局 Z 轴。

4. 拾取参考点或者直接输入坐标，输入卷曲半径。

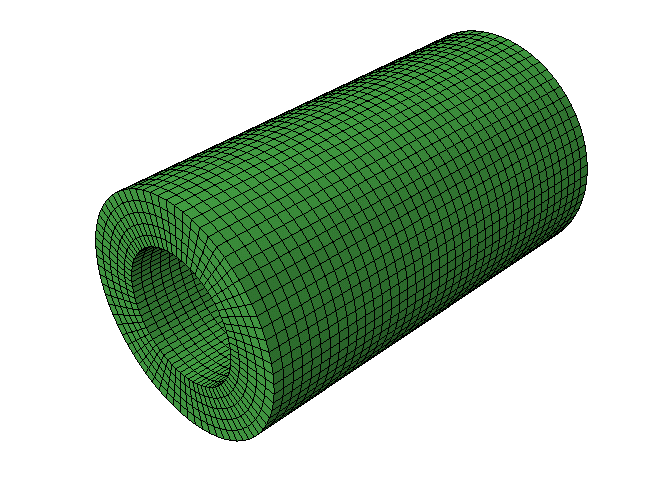

5. 设置新部件名称，点击确定，生成卷曲后的全新孤立网格部件。

闭合圆柱模型后处理注意事项

如果卷曲形成闭合圆柱，接缝位置产生重合节点，必须手动执行节点合并：网格模块‑编辑‑节点‑合并，合并完成才可以提交求解。

插件不会自动平移旋转生成的实例，卷曲完成后手动调整部件位置姿态。

插件典型应用场景

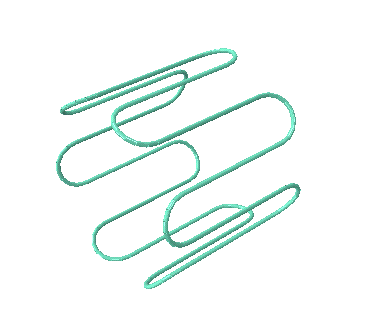

1. 血管支架及其管状结构：先做平面展开几何划分网格，卷曲得到支架管状模型，用于应力应变、疲劳寿命仿真；油气可膨胀滤砂管建模。

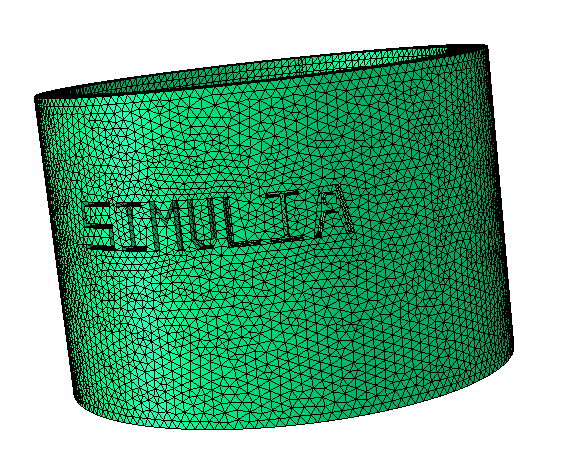

2. 圆柱零件压印 / 雕刻纹理：平面带纹理网格卷曲，直接得到圆柱表面雕刻纹理模型。

插件硬性限制条件与性能说明

1. 插件仅能在装配模块运行；部件模块不可调用。

2. 卷曲后部件轴向强制对齐全局 Z 轴（SIR‑100122 缺陷限制），卷曲结束手动调整姿态。

3. 闭合圆柱接缝重合节点，需要人工合并。

4. 网格节点数量巨大，插件运算耗时显著增加，参考官方性能测试：

版本修订记录

‑ 2010‑05‑03 发布版本 1.1‑10

‑ 2010‑07‑02 修复报错信息，发布版本 1.1‑2

故障排查 FAQ & 管状结构仿真相关学习资源

FAQ 问答板块

Q1：装配模块找不到 Wrap Mesh 插件菜单？

A1：核对解压目录名称，检查`plugin_central_dir`路径；全部关闭 Abaqus 进程重启 CAE。

Q2：卷曲成闭合圆柱，提交求解报错？

A2：闭合圆柱接缝存在重合节点，进入网格模块手动执行节点合并操作。

Q3：卷曲完成部件姿态不对？

A3：插件强制轴向对齐全局 Z 轴，卷曲结束后手动平移旋转实例调整位置。

Q4：高版本 Abaqus 打开插件脚本报错？

A4：新版本需要参考达索知识库完成 Python2 向 Python3 脚本升级。

Q5：网格规模很大插件运行很慢怎么办？

A5：参考性能测试表，超大网格拆分模型，减少单次处理节点单元数量。

Q6：Linux 图形环境可以运行插件吗？

A6：GUI 插件，必须 CAE 图形界面；纯命令行内核模式不可调用。

备注：本工具为前处理辅助插件；卷曲后网格、节点合并结果务必工程师人工复核；仅供学习研究，详细条款参考达索知识库文档。
