Abaqus/CAE engFeatures 插件：自动生成点对点弹簧、阻尼器、MPC 约束或者连接器用线工具免费下载
本 Abaqus `engFeatures`前处理插件面向装配多部件连接仿真工程师，输入两套装配级节点集合，插件按照就近节点配对规则，批量生成点对点弹簧‑阻尼器单元、MPC 多点约束、连接器用线（Wire）；最低适配 Abaqus6.9 及以上版本。
插件功能与装配连接仿真适用场景
插件解决点对点连接批量建模痛点
多部件装配仿真中，大量点对点弹簧、阻尼、MPC、连接器线缆手动逐个创建效率极低。engFeatures 读取两组装配节点集合，自动寻找最近节点完成配对，批量生成各类工程特征。
适用场景：垫片弹性连接、隔振结构、多部件连接器线缆建模，实现节点之间大量点对点连接快速前处理。
Windows / Linux 插件完整安装部署
解压`engFeatures.zip`放到下面任意`abaqus_plugins`目录，目录不存在手动新建。
1. `abaqus_dir\abaqus_plugins\`软件根目录
2. `home_dir\abaqus_plugins\`用户个人目录
3. `current_dir\abaqus_plugins\`当前工作目录
公共服务器多用户环境部署
通过`abaqus_v6.env`配置`plugin_central_dir`公共共享目录，全部服务器账号均可调用插件。
Windows 示例：`plugin_central_dir = r'\\fileServer\sharedDirectory'`
‑ Windows：右键压缩包 WinZip 在此解压
‑ Linux 终端：`unzip engFeatures.zip`
解压产出文件夹`abq_EngFeatures` + `engFeatures_plugin.py`脚本；目录错误插件菜单无法加载。
engFeatures 插件 GUI 完整操作使用流程
⚠️前提：必须创建装配级节点集合，可以基于节点、单元、几何创建集合。

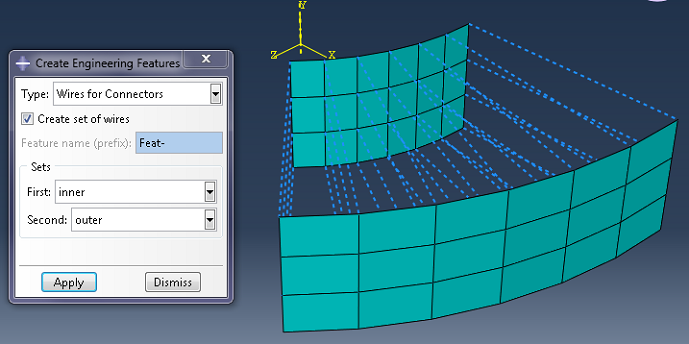

1. 进入相互作用模块，菜单【插件 (Plug‑ins)】→【创建工程特征 (Create Engineering Features...)】调出对话框。
2. 在 Type 下拉选择目标特征类型：弹簧‑阻尼器 / MPC 多点约束 / 连接器用线。
3. 连接器用线模式可勾选【创建线集合】，一并输出线缆集合。
4. 输入特征名称前缀；注意：连接器用线命名固定`Wire‑<N>`，前缀输入框置灰无效。
5. 分别选取【第一组】、【第二组】装配级节点集合，点击【应用】执行批量生成。
连接器用线完整建模工作流说明
1. 使用插件批量生成连接器线特征；
2. 创建连接器截面；
3. 将连接器截面指派到生成的线特征，完成连接器定义。
提示：生成线缆会自动创建参考点，参考点默认隐藏；需要显示：视图→装配显示选项→基准，开启参考点显示。
插件关键注意事项
1. 节点集合必须是装配级别，零件级集合插件无法识别。
2. 弹簧 / 阻尼器：生成装配级工程特征，弹簧默认刚度系数 = 1；生成后进入模型树编辑修改刚度、阻尼，支持非线性弹簧阻尼。
3. MPC 约束：以输入前缀作为命名前缀，同名 MPC 会被覆盖。
4. 配对逻辑：第一组每一个节点，匹配第二组距离最近节点；曲面模型需要人工复核配对关系。
5. 节点集合规模越大，插件运算耗时明显上升。
版本修订记录
‑ 2010‑05‑05 发布版本 1.1‑1
‑ 2017‑09‑26 发布版本 1.2‑1，新增支持连接器用线选项
故障排查 FAQ & Abaqus 装配连接仿真相关学习资源
FAQ 问答板块
Q1：相互作用模块找不到【创建工程特征】插件菜单？
A1：核对解压目录名称，检查`plugin_central_dir`路径；全部关闭 Abaqus 进程重启 CAE。
Q2：选择节点集合之后插件不生成特征？
A2：确认使用装配级节点集合，零件级集合插件无法读取。
Q3：生成弹簧单元，刚度不对？
A3：插件生成弹簧默认刚度系数等于 1，需要在模型树打开工程特征手动修改刚度、阻尼参数。
Q4：连接器线缆的参考点看不到？
A4：参考点默认隐藏；菜单【视图】→【装配显示选项】→【基准】，开启参考点显示。
Q5：节点配对逻辑错乱，连接关系不符合预期？
A5：插件只执行 “就近距离配对”，曲面、复杂装配生成后务必人工复核每一组连接配对。
Q6：大量节点集合运行插件很慢怎么办？
A6：拆分节点集合，分批执行批量生成，降低单次处理节点数量。
Q7：Linux 图形环境可以运行插件吗？
A7：GUI 插件，必须 CAE 图形界面；纯命令行内核模式不可调用。
备注：本工具为前处理辅助插件；弹簧、MPC、连接器配对关系与参数务必工程师人工复核校验；仅供学习研究，参考达索官方知识库文档。
