Abaqus/CAE Calculate Octave Band STL 插件：计算倍频程隔声量工具免费下载

本 Abaqus `Calculate Octave Band STL`后处理插件面向 NVH 噪声、声学仿真工程师，将连续隔声量 STL 结果转换为 1 倍频程或者 1/3 倍频程隔声量，输出 XY 曲线与柱状图结果；最低适配 Abaqus6.9‑1 及以上版本。

插件功能与 NVH 声学仿真适用场景

插件解决倍频程隔声量后处理痛点

Abaqus 声学仿真输出连续频率隔声量数据，工程报告、噪声评估普遍需要倍频程、1/3 倍频程结果。原生 CAE 没有倍频程换算工具，本插件在可视化模块直接完成转换，输出 XY 数据对象，用于绘图输出报告。

⚠️配套前置插件说明：插件输入依赖连续隔声量 STL 数据，该连续数据需要达索知识库另一款【生成倍频程数据 (Create Octave Band Data)】插件生成。

 适用场景：结构‑声学耦合仿真、构件隔声性能评估、NVH 噪声后处理，输出倍频程隔声量图表用于仿真报告。

Windows / Linux 插件完整安装部署

解压`Calculate Octave Band STL Plug‑in.zip`放到下面任意`abaqus_plugins`目录，目录不存在手动新建。

1. `abaqus_dir\abaqus_plugins\`软件根目录

2. `home_dir\abaqus_plugins\`用户个人目录

3. `current_dir\abaqus_plugins\`当前工作目录

公共服务器多用户环境部署

通过`abaqus_v6.env`配置`plugin_central_dir`公共共享目录，全部服务器账号均可调用插件。

Windows 示例：`plugin_central_dir = r'\\fileServer\sharedDirectory'`

‑ Windows：右键压缩包 WinZip 在此解压

‑ Linux 终端：`unzip Calculate Octave Band STL Plug‑in.zip`

解压产出文件夹`abq_OctaveBand`与`octaveBand_plugin.py`脚本；目录错误插件菜单不会出现在 NVH‑声学工具集。

倍频程隔声量插件 GUI 完整使用流程

1. 在 Abaqus‑Viewer 可视化模块，提前导入由配套插件输出的**连续隔声量 STL XY 数据**。

2. 菜单【插件 (Plug‑ins)】→【NVH】→【声学工具集 (Acoustics Toolset)】→【倍频程 (Octave Band...)】调出对话框。

3. 在对话框选择倍频程类型：1 倍频程 / 1/3 倍频程，设置绘图参数。

4. 执行运算，输出倍频程曲线、柱状图，结果保存为 XY 数据对象，可直接用于报告绘图。

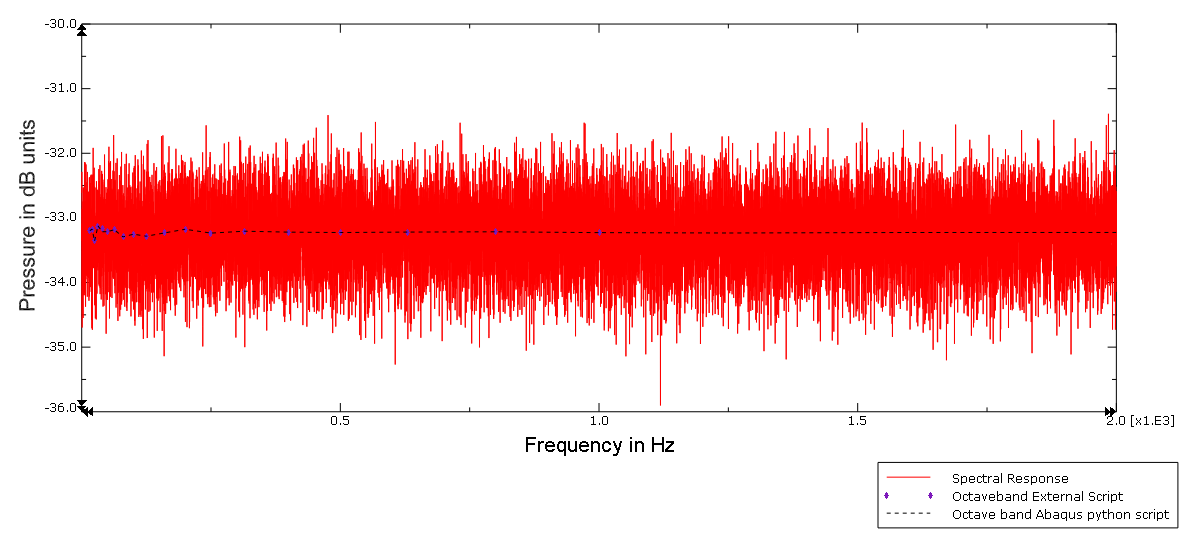

脚本验证案例：采用白噪声功率谱作为输入，输出倍频程结果与 VA One 解析解对比，校验插件计算有效性。

参考文献：VA One 2008：泡沫模块，用户指南，理论与质量保证

插件前置依赖与版本修订记录

硬性依赖：本插件只做倍频换算，必须先获取连续隔声量 STL，需要配套【生成倍频程数据】插件输出输入源。

‑ 2010‑02‑22 发布版本 1.1‑1

‑ 2011‑08‑15 修正 Python Numeric 模块导入方式（高版本 Abaqus Python 环境需要注意模块兼容）

故障排查 FAQ & NVH 声学仿真相关学习资源

FAQ 问答板块

Q1：插件菜单找不到，NVH 下面没有声学工具集？

A1：核对解压目录名称，检查`plugin_central_dir`路径；完全关闭全部 Abaqus 进程重启 Viewer。

Q2：运行插件没有生成倍频程 XY 结果？

A2：确认 odb 中存在配套插件输出的连续隔声量 STL XY 数据；本插件不能直接读取 odb 原始结果，需要前置 STL 数据。

Q3：脚本报 Numeric 模块导入报错？

A3：2011 版本修复 Numeric 导入，高版本 Python 环境，需要注意旧 Numeric 与 numpy 模块兼容性。

Q4：1 倍频程和 1/3 倍频程如何选择？

A4：工程噪声评估常用 1/3 倍频程；可在插件对话框直接切换类型。

Q5：Linux 图形环境可以运行插件吗？

A5：GUI 插件，必须 Viewer 图形界面；纯内核命令行模式不可调用。

备注：本工具为 NVH 声学后处理辅助插件；倍频程计算结果务必工程师人工复核；仅供学习研究，参考达索官方知识库文档。
