Abaqus/CAE dumpXML 插件：以 XML 格式导出 MDB 模型数据库与会话 Session 信息工具免费下载

本 Abaqus `dumpXML`调试插件面向 Abaqus Python 二次开发工程师，包含`mdbDump`、`sessionDump`两套工具，将 MDB 模型数据库、Session 会话信息导出为 XML 格式；注意：导出 XML 仅用于查看调试，不能重新导入回 CAE 软件；最低适配 Abaqus6.7 及以上版本。

插件功能与 Python 二次开发调试适用场景

插件解决 Abaqus Python 对象调试痛点

做 Abaqus 二次开发时，需要查看 MDB、Session 内部 Python 对象树结构，原生 CAE 没有直接导出对象树的工具。dumpXML 插件把完整模型数据库与会话对象导出 XML。

三大用途：

1. 学习用途：导出 XML 与 Abaqus Python 对象模型一一对应，学习 CAE 脚本对象结构。

2. 诊断调试用途：排查模型对象、会话对象内部数据，定位脚本 bug。

3. 信息交互：借助第三方解析工具读取 XML，和外部程序交互。

⚠️重要前置：使用 dumpXML 插件，必须预先安装 caeXML XML 核心模块，插件不能独立运行。

⚠️重要限制：该插件仅单向导出，生成的 XML 文件无法重新导入回 Abaqus/CAE。

适用场景：Abaqus Python 脚本开发调试、模型对象诊断、脚本学习研究。

前置 caeXML 核心模块说明

必须先安装达索知识库 XML 核心 caeXML 模块，安装完成会自动生成`caeXML`目录；dumpXML 压缩包**必须解压放置到 caeXML 目录内，不是普通 abaqus_plugins 目录**。

参考官方知识库文档获取 caeXML 核心模块。

Windows / Linux 插件完整安装部署

前置：已经完成 caeXML 核心模块安装，得到`caeXML`文件夹，路径三选一：

1. `abaqus_dir\abaqus_plugins\caeXML\`软件根目录

2. `home_dir\abaqus_plugins\caeXML\`用户个人目录

3. `current_dir\abaqus_plugins\caeXML\`当前工作目录

公共服务器多用户环境部署

通过`abaqus_v6.env`配置`plugin_central_dir`公共共享目录，全部服务器账号均可调用插件。

Windows 示例：`plugin_central_dir = r'\\fileServer\sharedDirectory'`

‑ Windows：右键`dumpXML.zip`，WinZip 在此解压，解压输出`mdbDump`、`sessionDump`两个文件夹，放到上面的`caeXML`目录内部。

‑ Linux 终端：`unzip dumpXML.zip -d caeXML/`

重点：不能解压到普通`abaqus_plugins`根目录，必须放入`caeXML`子文件夹，否则插件菜单不出现。

Export/Import Manager 插件 GUI 完整操作流程

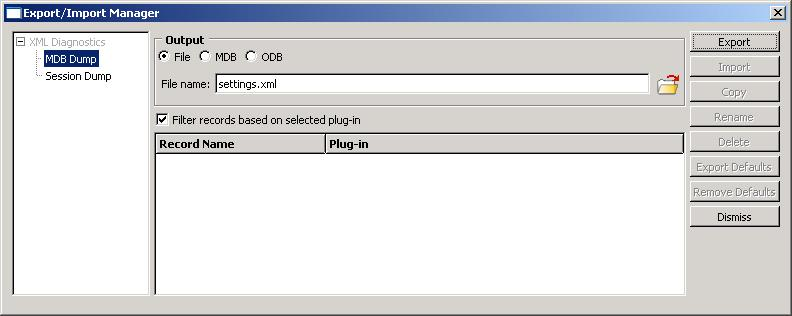

1. 任意 CAE 模块，菜单【插件 (Plug‑ins)】→【导出 / 导入管理器 (Export/Import Manager...)】调出对话框。

MDB 导出 / Session 会话导出操作要点

① MDB 模型数据库导出（mdbDump）

左侧树选择【MDB 导出 (MDB Dump)】；输出目标可选 文件 File / MDB 数据库 / ODB 数据库。

- File 模式：填写 XML 文件名，文件输出在 CAE 启动工作目录。

- 取消勾选【禁用网格导出 (Disable mesh export)】会一并导出网格；导出网格会带来显著内存、时间开销。

- 填写记录名称，点击导出，完成 MDB 模型数据库 XML 输出。

② Session 会话导出（sessionDump）

左侧树选择【会话导出 (Session Dump)】；取消勾选【禁用 ODB 导出 (Disable ODB export)】，会导出 ODB 会话对象，性能开销很大。

导出会话对象，包含显示组等会话信息；同名显示组会弹出覆盖提示。

插件硬性限制说明

1. 单向导出，XML 文件不能重新导入回 Abaqus/CAE，只用于调试查看。

2. XML 模式定义文件随 Abaqus 版本变化；新版本 Abaqus 不一定兼容旧版本插件导出的 XML。

3. 勾选导出网格、导出 ODB 对象，会带来巨大内存与时间开销，大模型谨慎开启。

4. 插件依赖 caeXML 核心模块，缺少 caeXML，插件完全无法加载。

故障排查 FAQ & Abaqus Python 二次开发相关学习资源

FAQ 问答板块

Q1：找不到【导出 / 导入管理器】插件菜单？

A1：确认已经安装 caeXML 核心模块；dumpXML 解压必须放到`caeXML`子目录，不是普通 abaqus_plugins；全部关闭 Abaqus 进程重启 CAE。

Q2：导出的 XML 文件，可以重新导入 Abaqus 吗？

A2：不支持导入，仅单向导出调试查看。

Q3：导出网格 / ODB，插件运行极慢、内存暴涨？

A3：网格、ODB 对象数据量大，大模型建议勾选【禁用网格导出】、【禁用 ODB 导出】，仅导出对象结构。

Q4：旧 Abaqus 版本导出 XML，新版本打开插件读取报错？

A4：XML 模式文件随版本变化，跨版本不保证兼容。

Q5：Linux 图形环境可以运行插件吗？

A5：GUI 插件，需要 CAE 图形界面；纯命令行内核模式不可调用。

备注：本工具为 Python 二次开发调试辅助插件；导出 XML 仅用于学习调试；仅供学习研究，参考达索官方知识库文档。
