插件功能与梁单元仿真适用场景

插件解决梁截面跨模型复用痛点

原生 Abaqus/CAE 没有原生功能直接把梁截面轮廓跨模型复用，不同模型之间需要重复手动创建梁 profile。profiles 依托 caeXML 模块，导出模型内部全部梁截面轮廓，其它模型直接导入，省去重复绘制定义梁截面的工作量。

⚠️重要前置：使用 profiles 插件，必须预先安装 caeXML XML 核心模块，插件不能独立运行；插件压缩包必须解压放入`caeXML`子文件夹，不是普通`abaqus_plugins`根目录。

适用场景：钢结构梁框架、桁架结构仿真，多模型复用同一套自定义梁截面轮廓。

前置 caeXML 核心模块说明

必须先安装达索知识库 XML 核心 caeXML 模块，安装完成会自动生成`caeXML`目录；profiles 压缩包必须解压放置到 caeXML 目录内，不是普通 abaqus_plugins 目录。

参考官方知识库文档获取 caeXML 核心模块。

Windows / Linux 插件完整安装部署

前置：已经完成 caeXML 核心模块安装，得到`caeXML`文件夹，路径三选一：

1. `abaqus_dir\abaqus_plugins\caeXML\`软件根目录

2. `home_dir\abaqus_plugins\caeXML\`用户个人目录

3. `current_dir\abaqus_plugins\caeXML\`当前工作目录

公共服务器多用户环境部署

通过`abaqus_v6.env`配置`plugin_central_dir`公共共享目录，全部服务器账号均可调用插件。

Windows 示例：`plugin_central_dir = r'\\fileServer\sharedDirectory'`

‑ Windows：右键`profiles.zip`，WinZip 在此解压，解压输出`profiles`文件夹放到上面的`caeXML`目录内部。

‑ Linux 终端：`unzip profiles.zip -d caeXML/`

重点：不能解压到普通`abaqus_plugins`根目录，必须放入`caeXML`子文件夹，否则插件菜单不会出现。

profiles 插件 GUI 完整操作流程

1. 打开包含待导出梁截面轮廓的 Abaqus/CAE 模型，任意模块均可调用。

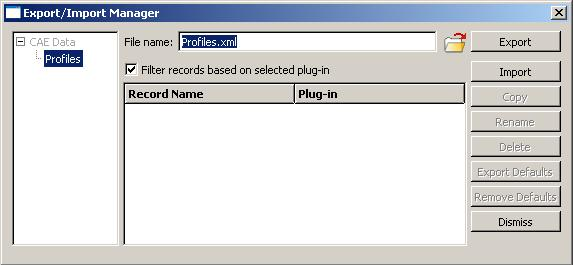

2. 菜单【插件 (Plug‑ins)】→【导出 / 导入管理器 (Export/Import Manager...)】调出对话框。

MDB / ODB / XML 三种存储目标区别说明

- XML 文件：外部独立 xml 文件，适合跨不同 mdb 模型交换梁截面；

- MDB：保存在当前模型数据库内部；

- ODB：保存在输出 odb 数据库中。

3. 填写保存文件名；选择存储目标：XML / MDB / ODB。

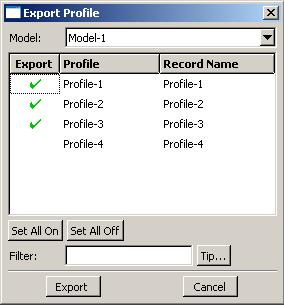

4. 点击【导出 (Export)】，弹窗列出全部已定义梁截面轮廓，勾选需要导出轮廓，可修改记录名称；点击导出完成保存。

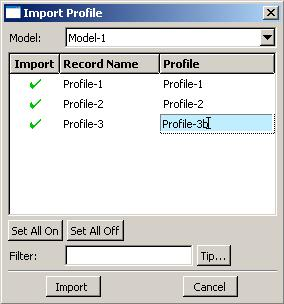

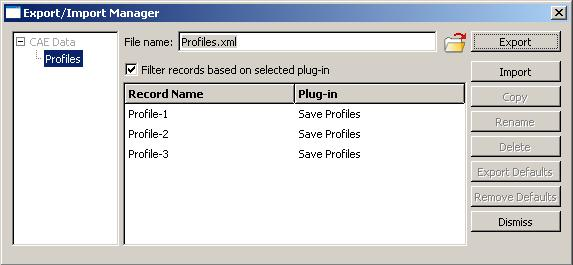

5. 导入梁截面轮廓操作：再次打开导出 / 导入管理器，选择对应的 XML/MDB/ODB 记录，点击导入；若当前会话存在同名梁轮廓，插件弹出提示是否覆盖已有定义。

插件重要限制说明

1. XML 模式定义文件会随 Abaqus 版本更新发生变更；旧版本 Abaqus 生成的 XML 截面文件，新版本软件有可能无法正常导入。

2. 插件强依赖 caeXML 核心模块，缺失该模块插件完全不可用。

3. 解压目录必须放在`caeXML`子目录，放普通`abaqus_plugins`根目录不会加载插件。

故障排查 FAQ & Abaqus 梁单元仿真相关学习资源

FAQ 问答板块

Q1：找不到【导出 / 导入管理器】插件菜单？

A1：确认已经安装 caeXML 核心模块；profiles 文件夹必须放到`caeXML`子目录，不能直接放 abaqus_plugins；全部关闭 Abaqus 进程重启 CAE。

Q2：导入 XML，梁截面轮廓没有出现？

A2：确认 XML 为当前 Abaqus 版本兼容生成；旧版本导出的 XML 存在版本模式不兼容风险。

Q3：导入提示同名轮廓是否覆盖是什么意思？

A3：当前模型已经存在同名梁 profile，插件询问是否覆盖原有梁截面定义，请谨慎操作。

Q4：MDB、ODB、XML 三种存储怎么选？

A4：跨多个模型复用优先选外部 XML；仅本模型内部复用可保存至 MDB。

Q5：Linux 图形环境可以运行插件吗？

A5：GUI 插件，需要 CAE 图形界面；纯命令行内核模式不可调用。

备注：本工具为前处理辅助插件；导入导出梁截面轮廓后务必人工复核截面参数；仅供学习研究，参考达索官方知识库文档。
