Abaqus/CAE 插件：保存草图背景图像

Abaqus/CAE原生无法保存草图背景图像的定位信息，软件会话关闭重启之后草图背景就会丢失。sketchBackground插件可以把全部草图的背景图像配置导出为XML文件，下次打开Abaqus/CAE可以重新导入XML，恢复草图背景图像与位置参数。

插件解决的问题

在草图器设置背景参考图像，仅在当前Abaqus会话临时生效；关闭CAE再次打开模型，草图背景图像、偏移缩放定位全部丢失。Abaqus官方没有自带保存草图背景的功能，使用本插件实现导出、导入草图背景配置。

插件功能介绍

• 将全部草图背景图像名称、定位参数导出保存至XML；支持保存至MDB模型数据库或ODB结果文件

• 支持重新导入XML记录，批量恢复草图背景图像设置

• 支持覆盖模型中已经存在的草图背景配置

⚠️注意：导出XML后，如果草图重命名、电脑上原图改名或者删除，导入时草图背景将无法正常加载。

前置依赖：XML核心模块安装要求

使用sketchBackground插件，必须预先安装最新版XML核心模块。安装说明参考3DS知识库文档：        QA00000008543

XML模块安装完成，会生成以下目录之一：

1. abaqus_dir\abaqus_plugins\caeXML\：Abaqus软件根目录

2. home_dir\abaqus_plugins\caeXML\：用户主目录

3. current_dir\abaqus_plugins\caeXML\：工作目录

sketchBackground插件安装方法

Windows平台

1. 下载sketchBackground.zip压缩包，保存到caeXML目录

2. 右键压缩包，WinZip选择【在此解压】

3. 解压完成得到sketchBackground文件夹及子目录，重启Abaqus/CAE

Linux平台

进入caeXML目录执行命令：unzip sketchBackground.zip，解压完成重启Abaqus/CAE。

重要：目录路径错误插件将完全无法工作。

插件使用操作教程

1. 建议在导出/导入草图背景前，退出草图器编辑环境。草图背景通过【草图器选项(Sketcher Options)‑图像选项卡】进行原始设置。

2. 任意模块顶部菜单选择【插件(Plug‑ins)】→【导出 / 导入 XML (Export/Import XML...)】，调出对话框。




3. 设置保存目标：MDB（模型数据库）或者ODB（输出数据库）。

4. 左侧树形列表选中【草图背景(Sketch Background)】。

5. 导出：点击导出，填写记录名称，确认生成XML记录。




6. 导入：打开目标模型，调出同样插件窗口，选中对应记录，点击导入，恢复草图全部背景图像设置。

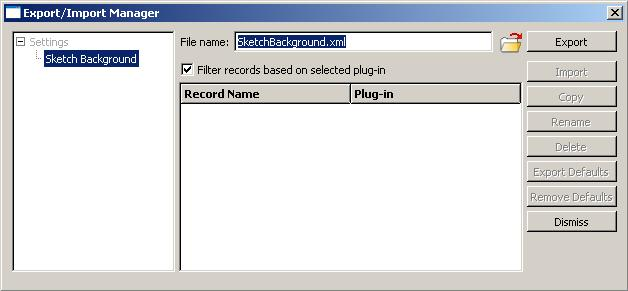

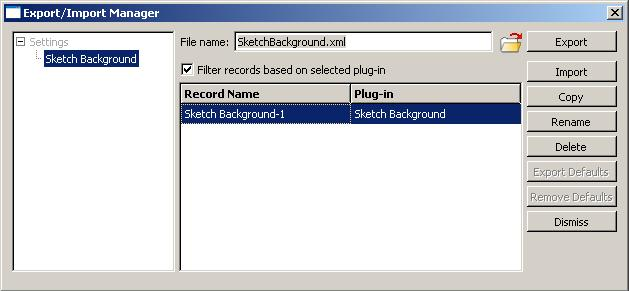

插件导出导入操作界面示意

版本兼容与已知缺陷注意事项

• XML模式文件随Abaqus版本变更，新版本插件可能无法读取旧版本生成的XML记录。

• 导出过程会出现警告：Type information missing for the object: mdb.models[modelName].sketches[sketchName].imageOptions，该为缺陷v68_0926，插件内部已做兼容；官方在Abaqus CAE6.9‑1修复该缺陷。

• 缺陷报告查询地址：breports.simulia.com

常见问题FAQ

Q：Abaqus关闭后草图背景图片直接消失怎么办？

Abaqus原生不会存储草图背景，使用sketchBackground插件导出XML记录，下次打开模型导入即可恢复背景图像。

Q：sketchBackground插件必须安装XML核心模块吗？

是的，插件依赖caeXML模块，未安装XML核心模块插件菜单不会出现，功能不可用。

Q：导入XML之后草图背景不显示是什么原因？

常见原因：原始图片被删除、移动路径；草图被重命名；XML版本和当前Abaqus版本不兼容。

Q：重命名草图或者背景图片，插件导入失败怎么处理？

修改草图名称或者图片文件后，需要重新执行一次导出操作，生成新的XML记录。

Q：高版本Abaqus打不开旧版本导出的草图背景XML？

Abaqus不同版本XML存储模式存在差异，尽量在同一个大版本Abaqus内完成导出‑导入流程。
