Abaqus 插件｜Viewer可视化模块创建节点集单元集下载

ViewerSetSupport插件，适配Abaqus/CAE 6.8及以上版本；注意本插件需要2个压缩包，缺一不可

解压得到abq_ViewerSetSupport、abq_CaeManagerTemplate文件夹，viewerSetSupport_plugin.py主程序文件

Abaqus原生Viewer可视化模块，无法直接在odb结果文件中交互式拾取节点、单元并创建集合。ViewerSetSupport插件解决该痛点，可以在可视化视口中拾取对象生成节点集/单元集，支持来自多个部件实例的节点单元，同时提供集合复制功能，用于后处理局部结果提取。

插件调用菜单：插件(Plug‑ins) → 工具 → 节点 / 单元集管理器

插件解决的仿真后处理问题

打开odb结果文件进入可视化模块，原生功能不能拾取视口中节点单元生成节点集、单元集；只能在建模模块预定义集合。本插件直接在Viewer/可视化模块完成拾取创建集合，不用回到前处理模型。

插件功能简介与适用版本

在Abaqus Viewer/CAE可视化模块，视口交互式拾取节点、单元创建集合
支持拾取来自多个部件实例的节点、单元
支持对已有集合执行复制操作

适用版本：Abaqus/CAE 6.8及更高版本。

插件安装部署方法

将两个压缩包放到下面任意一类abaqus_plugins目录；目录不存在手动新建；也可配置公共共享目录plugin_central_dir。

abaqus_dir\abaqus_plugins\：Abaqus软件根目录
home_dir\abaqus_plugins\：操作系统用户主目录
current_dir\abaqus_plugins\：软件启动工作目录

Windows平台解压步骤

将ViewerSetSupport.zip、CaeManagerTemplate.zip放到目标plugins目录
分别右键两个压缩包，WinZip选择【在此解压】
解压生成abq_ViewerSetSupport、abq_CaeManagerTemplate文件夹与viewerSetSupport_plugin.py；重启Abaqus/CAE

Linux平台解压步骤

进入插件目录依次执行命令：unzip ViewerSetSupport.zip、unzip CaeManagerTemplate.zip，解压完成重启Abaqus/CAE。

公共共享目录plugin_central_dir配置说明

修改abaqus_v6.env配置文件设置plugin_central_dir指向网络共享路径，站点所有用户都加载该插件。示例：plugin_central_dir = r'\\fileServer\sharedDirectory'

⚠️两个压缩包不全、路径错误都会导致插件无法加载。

插件完整使用操作教程

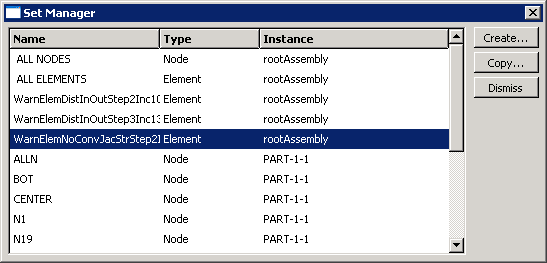

节点/单元集管理器操作对话框

在CAE可视化模块或者独立Abaqus Viewer，加载odb输出数据库；如果需要保存新建集合，打开odb时取消勾选【只读】
菜单：【插件(Plug‑ins)】→【工具(Tools)】→【节点 / 单元集管理器(Node/Element Set Manager...)】调出对话框
已有集合按部件实例、集合类型字母排序展示；点击【创建(Create)】
选择集合类型，点击【继续】；视口中拾取节点或单元，提示区点击【完成】
新建集合出现在管理器列表；点击【复制(Copy)】输入新名称复制已有集合

注意：odb文件本身不支持删除、重命名集合，管理器没有删除重命名按钮；插件创建集合同样会出现在【创建显示组】管理器中。

重要注意事项与已知缺陷

odb以只读模式打开，新建集合不会保存进odb文件，关闭会话即丢失；取消只读方可持久保存。
缺陷v68_1279会影响节点集创建；SIR‑100073缺陷会影响显示组更新。

版本修订记录

2008‑09‑15 v1.1‑1初始发布
2011‑08‑19 v1.1‑2版本更新

常见问题FAQ

Q：Abaqus可视化模块能不能直接拾取odb节点创建节点集？

原生Viewer不支持；使用ViewerSetSupport插件，就可以在可视化视口拾取节点单元生成节点集/单元集。

Q：插件菜单找不到，不显示节点/单元集管理器？

两个压缩包必须全部解压到正确plugins目录；目录路径错误、缺少CaeManagerTemplate依赖包、未重启Abaqus，都会看不到菜单。

Q：创建完集合关闭odb之后集合消失？

打开odb的时候勾选了【只读】，集合不会写入odb；重新打开odb，取消勾选只读再创建集合。

Q：odb只读模式创建集合能否永久保存？

不能，只读模式下集合仅本次会话内存生效，关闭全部丢失；需要取消只读。

Q：插件支持多个部件实例同时拾取节点单元吗？

支持，可以拾取来自不同部件实例的节点、单元放到同一个集合。

Q：缺陷v68_1279、SIR‑100073会造成什么影响？

v68_1279影响节点集创建功能；SIR‑100073会造成显示组更新异常，查阅官方状态报告了解版本修复情况。
