Abaqus/CAE计算时程数据的离散傅里叶变换【 插件】_免费下载

Abaqus做线性、非线性瞬态动力学分析输出时程结果，软件原生没有时域转频域工具。FFT插件执行离散傅里叶变换DFT，将时间历程数据转换频谱，输出为CAE内部XY数据对象；广泛用于NVH噪声振动、冲击响应频谱分析。

插件调用菜单：插件(Plug‑ins) → NVH → 转换至频域

插件解决的仿真问题

瞬态分析得到时间‑响应的时程曲线，需要提取信号的频率成分；Abaqus/CAE原生无法直接完成傅里叶变换，本插件实现时程数据时域到频域的转换，生成频谱XY曲线，无需导出第三方软件处理。

插件功能简介与适用版本

• 支持读取ASCII rpt文件两列时程数据，或者读取Abaqus内部XY历程输出

• 执行离散傅里叶变换DFT，生成频域XY数据对象，可绘图、另存管理

• 支持限定输出频率范围，过滤不需要频段；支持视口拾取时间极值

适用版本：Abaqus/CAE 6.7及以上，兼容2024、2025新版本。

FFT插件安装方法

将FFT.zip放到下面任意一类abaqus_plugins目录，目录不存在需要手动新建；也可以配置公共共享目录plugin_central_dir。

1. abaqus_dir\abaqus_plugins\：Abaqus软件根目录

2. home_dir\abaqus_plugins\：当前操作系统用户主目录

3. current_dir\abaqus_plugins\：工作启动目录

Windows系统解压部署

1. 下载FFT.zip放到目标plugins目录

2. 右键压缩包，WinZip选择【在此解压】

3. 解压生成abq_Fft文件夹、fft_plugin.py；重启Abaqus/CAE

Linux系统解压部署

进入插件目录执行命令：unzip FFT.zip，解压完成重启Abaqus/CAE。

公共用户共享插件目录配置

修改环境配置文件abaqus_v6.env设置plugin_central_dir指向共享网络路径，所有用户可加载插件。示例：plugin_central_dir = r'\\fileServer\sharedDirectory'

⚠️路径错误插件菜单不会出现，无法使用。

插件完整使用操作教程

在 Abaqus/Viewer 或者 Abaqus/CAE 可视化模块中，依次选择【插件 (Plug‑ins)】→【NVH】→【转换至频域 (Convert to Frequency Domain...)】，调出对应对话框。

如果时程数据存储为 ASCII 文件，选择【从文件读取 (Read from file)】，点击【选择 (Select...)】浏览并选中目标文件。文件后缀必须为.rpt，数据采用两列空格分隔格式，第一列为时间。插件会自动跳过所有文本或不可解析字符串。

如果时程数据为 XY 数据对象，选择【历程输出 (History output)】，在下拉列表选中目标 XY 数据。选中 XY 数据后，将显示该 XY 数据的最小与最大时间值。可按需手动设置最小和 / 或最大时间值，详见下述对话框。

也可点击【拾取最小值 (Pick min...)】或【拾取最大值 (Pick max...)】按钮，从视口中选取最小或最大时间值。该操作要求 XY 数据对象已在当前视口中绘图。在视口中选取所需的时间（X 轴）。当前该工具不支持在绘制曲线上选取特定数据点；因此，只需任选一个时间值，工具将从已加载 XY 数据中查找距离该值最近的最小或最大时间值，对应的下拉菜单将自动更新。

【频率范围 (Frequency Range)】的最小值与最大值输入框可用于对输出结果进行筛选。若预先知晓目标输出频率范围并希望限定显示区间，可填入最小、最大频率；如无需限定，则留空。

点击【绘图 (Plot)】，在当前视口自动绘制变换后的数据。请注意，软件会创建临时 XY 数据对象存储变换结果。点击【另存为 (Save As...)】，将变换后的数据保存为新 XY 数据对象，弹出对话框用于指定 XY 数据对象新名称。

点击【确定 (OK)】后，该 XY 数据对象将在 XY 数据管理器中列出。

计算原理

对于具有 N 组数据对、恒定时间步长的时程数据：

对应的频域数据

通过离散傅里叶变换（DFT）按下式求得：

式中

为时间步长，s=2, 3, 4……。请注意程序将采用固定时间增量，通过前两个时间值计算得到该增量。建议使用 Abaqus/Viewer 中【XY 数据运算 (Operate on XY data)】菜单下的插值功能，获得适用于该工具的数据。更多信息，请参阅《Abaqus/CAE 用户手册》29.4.14 节【对 XY 数据对象进行插值 (Interpolating an X-Y data object)】。

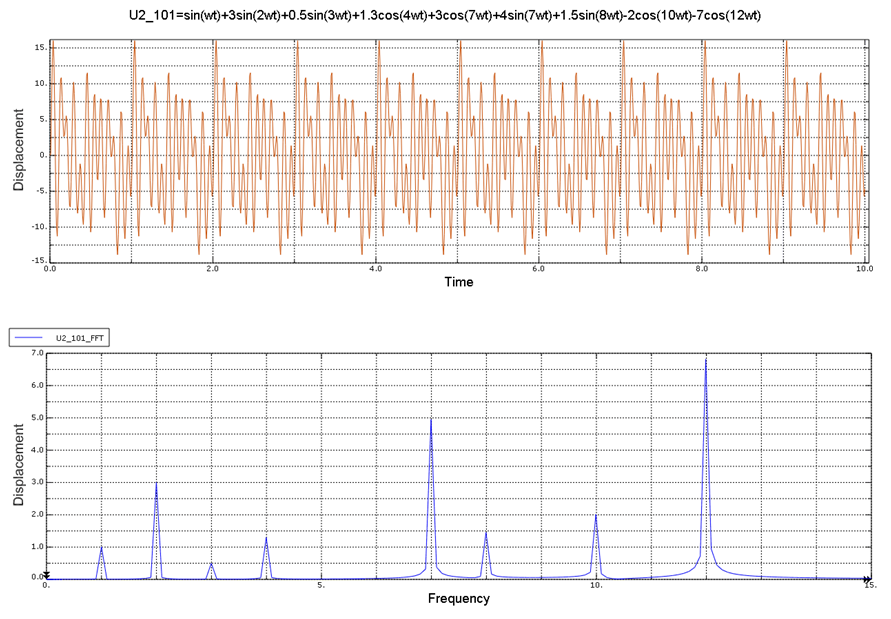

例如，下图展示某周期函数及其离散傅里叶变换结果：

从快速傅里叶变换结果中可以看到，表达式对应的各个频率位置均存在峰值。

DFT计算原理简要说明

插件基于离散傅里叶变换DFT；建议原始时程为恒定时间步长，程序会使用前两组时间计算时间增量。如果原始是非等步长时间序列，先调用Abaqus【XY数据运算‑插值】功能预处理，再使用FFT插件。底层调用FFTPACK子程序。

重要注意事项与版本迭代记录

• 底层FFT模块详情参考官方知识库：QA00000008451e

版本更新记录：

1. 2008‑12‑16 v1.1‑1 初始发布

2. 2009‑04‑06 v1.2‑1 Numeric FFT实现

3. 2009‑04‑24 v1.3‑1 增加频率范围输入、视口拾取时间

4. 2009‑05‑05 v1.3‑2 Y轴类型校验

5. 2009‑12‑08 v1.3‑3 支持任意ASCII文件读取

6. 2011‑02‑07 v1.3‑4 兼容numpy模块

7. 2024‑08‑20 适配Abaqus2024版本

8. 2025‑08‑22 最新版，修复多项缺陷

常见问题FAQ

Q：Abaqus如何把瞬态时程数据转为频域频谱？

使用FFT插件，导入时程XY数据或者rpt文件，执行离散傅里叶变换，直接输出频域XY频谱曲线。

Q：打开CAE看不到NVH下FFT插件菜单是什么原因？

插件解压目录不对；压缩包没有完整解压；没有重启Abaqus/CAE；检查abaqus_plugins路径配置。

Q：FFT插件对原始时程数据时间步长有什么要求？

优先恒定时间步长；非等步长数据需要先用XY插值工具预处理后再做变换。

Q：插件能不能直接读取odb历程输出结果？

可以，先把odb历程输出生成XY数据对象，插件选择【历程输出】读取该XY。

Q：ASCII rpt文件需要什么样的数据格式？

两列空格分隔文本，第一列为时间；插件会自动跳过文件开头说明文本。

Q：plugin_central_dir如何配置实现多用户共享插件？

编辑abaqus_v6.env，写入plugin_central_dir网络共享目录路径，所有本机登录用户都加载该目录插件。
