Abaqus/CAE 插件：materialSections保存材料与截面信息_免费下载

Abaqus原生没有直接导出复用材料、截面定义的功能；materialSections插件可将模型内部材料与截面信息导出保存为XML记录，支持存储至MDB模型库或ODB结果库，新建模型会话直接导入，实现材料库、截面库跨项目复用，避免重复录入参数。

插件调用菜单：插件(Plug‑ins) → 导出 / 导入管理器 (Export/Import Manager...)

插件解决的仿真前处理问题

切换新模型时需要重复手动创建相同材料、截面；本插件导出XML记录，不同CAE会话之间直接导入，实现材料、截面配置复用。

插件功能简介与适用版本

• 将模型中材料、截面信息导出为XML记录，支持保存到MDB模型数据库、ODB输出数据库

• 支持批量勾选、全选导出多条材料或截面定义

• 支持导入XML记录，可修改导入后名称；遇到同名定义弹出覆盖确认提示

适用版本：Abaqus/CAE 6.7及更高版本。

插件安装部署方法

前置caeXML核心模块依赖说明

本插件强依赖XML核心模块caeXML，需要先完成caeXML模块安装；参考知识库文档QA00000008543。安装完成后会生成以下目录之一：

1. abaqus_dir\abaqus_plugins\caeXML\：Abaqus软件根目录

2. home_dir\abaqus_plugins\caeXML\：操作系统用户主目录

3. current_dir\abaqus_plugins\caeXML\：软件启动工作目录

将materialSections.zip压缩包放到上面的caeXML目录。

Windows平台解压部署

1. 将materialSections.zip放到caeXML目录

2. 右键压缩包，WinZip选择【在此解压】

3. 解压生成materials、sections文件夹，重启Abaqus/CAE

Linux平台解压部署

进入caeXML目录执行命令：unzip materialSections.zip，解压完成重启Abaqus/CAE。

⚠️没有安装caeXML、放错目录，插件不会显示菜单。

插件完整使用操作教程

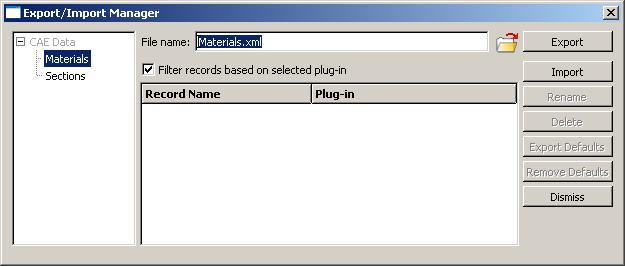

导出/导入管理器操作对话框

导出材料/截面XML记录

1. 在Property属性模块，完成材料、截面创建；除草图模块外在任意模块打开菜单【插件(Plug‑ins)】→【导出 / 导入管理器】



2. 填写保存文件名，选择存储目标：MDB（模型数据库）或者ODB（输出数据库）

3. 点击导出；选择来源模型，勾选需要导出的材料/截面；支持框选批量勾选、全部选中



4. 插件自动生成记录名称，确认完成导出XML记录。

导入已保存材料截面定义

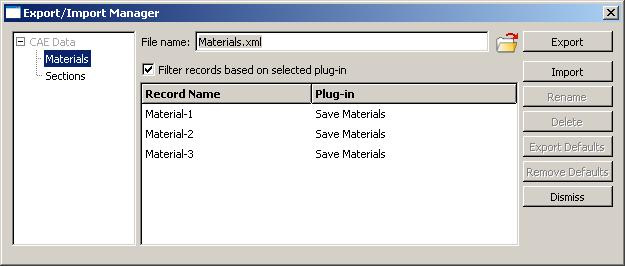

1. 调用【导出 / 导入管理器】，选中已存在的XML/MDB/ODB记录






2. 点击导入，可修改导入后的材料/截面名称

3. 若当前模型存在同名材料或截面，会弹出是否覆盖提示。

重要限制与注意事项

• XML模式文件会随Abaqus版本变更；新版本插件可能无法读取旧版本生成的XML记录，尽量同大版本导出‑导入。

• 连接器截面虽然列表可见，插件不支持连接器截面导出保存。

常见问题FAQ

Q：打开CAE找不到【导出/导入管理器】菜单？

大概率未安装caeXML核心模块；或者压缩包没有解压到caeXML目录；解压完成后需要重启Abaqus/CAE。

Q：materialSections插件必须安装caeXML模块吗？

必须，本插件完全依赖caeXML，缺少该模块插件菜单不会出现，功能不可用。

Q：连接器截面可以被插件导出保存吗？

不支持；连接器截面会出现在列表，但插件无法完成导出保存。

Q：旧Abaqus版本导出的XML，新版本打不开怎么办？

XML存储模式随版本变化；建议在同一个Abaqus大版本内完成导出与导入操作。

Q：导入材料遇到同名定义会发生什么？

插件会弹窗提示，由用户选择是否覆盖当前模型已有的材料或截面。

Q：材料截面记录保存到MDB和ODB有什么区别？

MDB存储至模型数据库；ODB存储至输出结果数据库；根据你的复用需求选择存储目标。
