Abaqus/CAE 插件：基于 XML 保存与导入会话专属设置

caeXML是Abaqus多款XML类插件公共底层核心模块，支持将会话专属设置（自定义视图、曲线细化等级等）保存为XML记录，也可存储至MDB模型数据库、ODB输出数据库。草图背景图像插件、materialSections保存材料截面插件都依赖本caeXML模块，版本不匹配插件菜单将不会出现。

模块解决的仿真问题

Abaqus原生无法持久保存会话视图、曲线细化等会话设置；caeXML提供底层能力，把会话设置导出为XML记录，后续CAE会话直接导入复用；同时为其他衍生插件提供统一导出导入底层框架。

caeXML核心模块功能简介与适用说明

• 支持将会话设置保存为独立XML文件，也支持存储进MDB模型库、ODB输出库（6.9版本起支持MDB/ODB存储）

• 提供统一【导出 / 导入管理器】GUI，支持XML记录重命名、删除

• 作为底层框架，供草图背景、材料截面等衍生插件调用实现导出导入逻辑

注意：单独安装caeXML核心模块，仅可以重命名、删除XML记录；导出导入业务对象，需要配套对应的业务插件。

插件版本兼容矩阵

caeXML模块安装部署方法

将对应版本zip压缩包放到下面任意一类abaqus_plugins目录；目录不存在手动新建；也可配置公共共享目录plugin_central_dir。

1. abaqus_dir\abaqus_plugins\：Abaqus软件根目录

2. home_dir\abaqus_plugins\：操作系统用户主目录

3. current_dir\abaqus_plugins\：软件启动工作目录

Windows平台解压部署

1. 下载对应Abaqus版本的caeXML压缩包，放入abaqus_plugins目录

2. 右键压缩包，WinZip选择【在此解压】

3. 解压生成caeXML文件夹；重启Abaqus/CAE

Linux平台解压部署

进入插件目录执行对应命令，示例：unzip caeXML_2024.zip，解压完成重启Abaqus/CAE。

公共共享目录plugin_central_dir配置

修改abaqus_v6.env配置文件设置plugin_central_dir指向网络共享路径，站点所有用户都加载caeXML模块。示例：plugin_central_dir = r'\\fileServer\sharedDirectory'

⚠️版本包选错、放错目录，管理器菜单不会出现，依赖它的业务插件全部失效。

使用方法

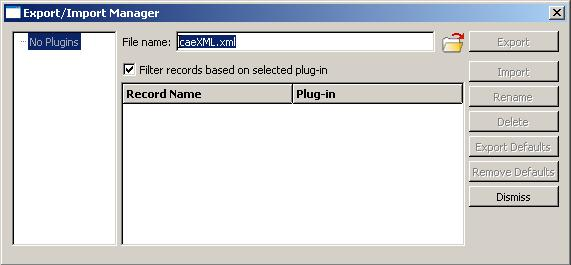

如上所述，本文提供的插件是上表所列全部插件的底层基础。即便未安装上表中的任何插件，仍然可以通过依次选择【插件 (Plug‑ins)】→【导出 / 导入管理器 (Export/Import Manager...)】运行该核心模块插件，调出如下对话框。

您可以对 XML 文件内已有的记录进行重命名或删除，但无法执行 XML 数据的导出或导入操作。

输出说明

该工具支持用户将对象以 XML 格式保存至 XML 文件、模型数据库或输出数据库。若选中模型数据库（MDB），信息将保存至当前模型数据库；若选中输出数据库（ODB），信息将保存至指定的输出数据库。由于对象均以 XML 格式导出，对象类型不产生限制，模型对象可以保存在输出数据库中，反之亦然。

记录

该核心模块插件支持将 Abaqus/CAE 数据（对象）以记录的形式保存为 XML 格式。每一条记录包含唯一的记录名称以及实际待导出对象，记录名称用于标识对象。每次从 Abaqus/CAE 导出对象时，都会新建一条记录；每次向 Abaqus/CAE 导入对象时，都需要指定记录名称，以选定待导入对象。为避免导入时产生歧义，在同一个 XML 文件或数据库内，记录名称必须唯一；但不同 XML 文件或数据库中可以存在同名记录。

下面示例使用上表中的部分插件演示该核心模块的能力，更多详情请查阅对应插件的知识库文档。

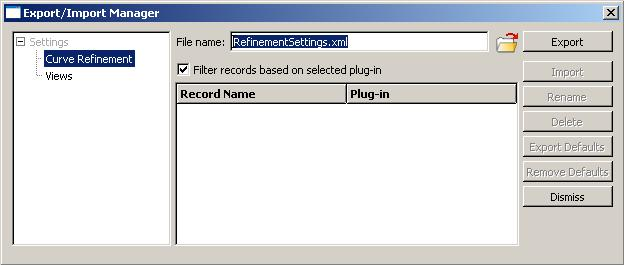

下图对话框为已安装【曲线细化 (Curve Refinement)】插件与【保存视图 (Save Views)】插件后的导出 / 导入管理器界面。

展开左侧树形列表，可以查看所有支持 XML 数据导出 / 导入的对象。选中【曲线细化】后点击【导出】，弹出如下对话框。

系统会自动提供默认记录名称，您也可以自行修改。点击【确定】后，该记录名称与对应的插件名称将显示在对话框中间面板内。为方便使用，插件会基于选中对象自动设置 XML 文件的默认文件名。

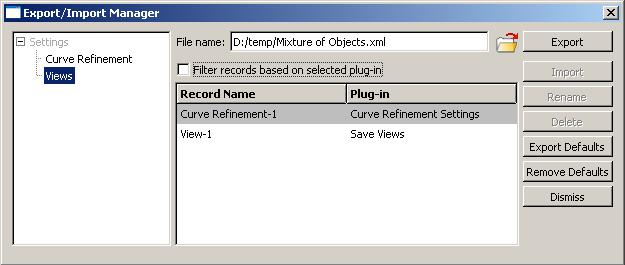

如果需要向同一个 XML 文件导出多个对象，需要在左侧面板依次选中对象、选定目标文件并执行导出。在下方对话框中，文件`Mixture Of Objects.xml`同时包含曲线细化记录与视图记录。

请注意：当左侧面板激活【视图】插件时，曲线细化记录会置灰不可选。您也可以勾选【根据选中插件筛选记录 (Filter records based on selected plug-in)】复选框，隐藏或显示与当前插件无关的全部记录。选中记录`View-1`后，【重命名 (Rename)】与【删除 (Delete)】按钮将激活，支持对 XML 文件内的记录做进一步编辑。单个 XML 文件内存储大量记录时，性能可能下降；如出现该情况，建议拆分至其他 XML 文件存储信息。

依赖caeXML的相关配套插件清单

• Abaqus插件：保存草图背景图像

• Abaqus插件：保存材料与截面信息materialSections

更多衍生插件参考达索官方知识库文档列表。

版本修订记录

1. 2008‑05‑23 发布插件版本 1.3‑2

2. 2008‑06‑18 发布插件版本 1.3‑3，修改重命名报错提示

3. 2008‑07‑01 发布插件版本 1.3‑4，图形界面小幅优化，修复材料损伤属性导入缺陷

4. 2008‑08‑11 发布插件版本 1.4‑1，部分插件支持多对象导出导入，图形界面小幅优化

5. 2008‑08‑25 发布插件版本 1.4‑2，修复跨视口导入自定义视图的问题

6. 2008‑09‑12 发布插件版本 1.5‑1，新增正则表达式筛选，插件性能优化

7. 2009‑05‑18 发布插件版本 1.6‑1，支持保存至模型数据库与输出数据库，仅适配 Abaqus 6.9 版本

8. 2009‑09‑16 发布插件版本 1.6‑2，支持子目录结构

9. 2010‑06‑17 发布插件版本 1.7‑1，适配 6.10 版本

10. 2010‑10‑28 发布插件版本 1.6‑3，适配 6.9 与 6.9‑EF 版本；修改菜单与注册文件名，文件名增加 “69” 标识

常见问题FAQ

Q：Abaqus插件提示缺少caeXML模块怎么办？

下载和你的Abaqus大版本匹配的caeXML压缩包，放到abaqus_plugins目录解压，重启Abaqus CAE。

Q：不同Abaqus版本该下载哪个caeXML压缩包？

对照页面版本兼容矩阵选择；2024及更高版本必须使用caeXML_2024.zip。

Q：安装caeXML之后还是看不到导出导入管理器菜单？

核对三点：①下载版本包和软件版本匹配；②解压到正确的abaqus_plugins目录；③解压完成重启Abaqus/CAE。

Q：caeXML可以直接导出导入材料截面、草图背景吗？

不可以；caeXML是底层框架，需要额外安装对应的业务插件（materialSections、草图背景插件）。

Q：plugin_central_dir如何配置公共caeXML目录？

编辑abaqus_v6.env，设置plugin_central_dir指向共享网络路径，所有本机用户自动加载该目录caeXML模块。

Q：高版本Abaqus读取旧caeXML生成的XML记录报错？

XML存储模式会跟随Abaqus版本更新；建议导出与导入操作在同一个大版本Abaqus环境完成。
