Abaqus原生无法保存部件曲线细化等级，重启CAE会话之后设置就会丢失。curveRefinement插件可以把全部部件的曲线细化设置导出XML记录，支持保存进独立XML文件、MDB模型数据库、ODB输出数据库，新会话直接导入复用，避免重复手动调整部件显示精度。

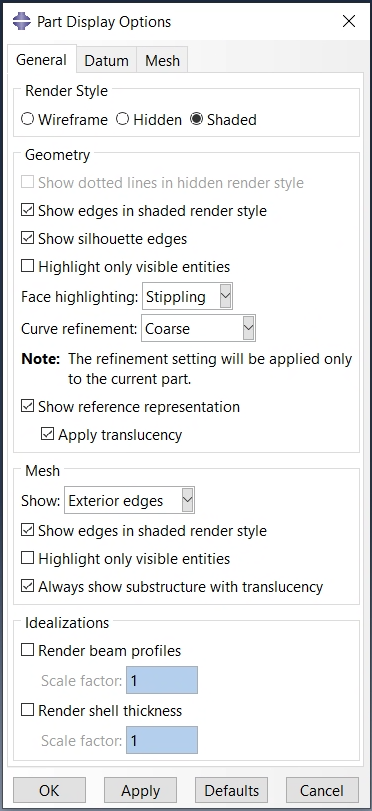

部件显示选项，曲线细化5个等级：极粗、粗、中等、细、极细

插件解决的仿真显示问题

每次打开新CAE会话，部件曲线细化显示设置会重置，需要逐个部件手动重新调整；本插件导出XML记录，不同CAE会话直接导入，批量恢复全部部件曲线细化等级。

插件功能简介与适用版本

• 导出全部部件曲线细化等级，保存至XML独立文件 / MDB模型库 / ODB输出库

• 支持导入记录，批量恢复所有部件曲线细化显示设置

• 复用caeXML的导出/导入管理器统一操作界面

适用版本：Abaqus/CAE 6.7及更高版本。

插件安装部署方法

前置caeXML核心模块依赖说明

本插件强依赖XML核心模块caeXML，需要先完成caeXML模块安装；前往下载caeXML核心模块。安装完成后会生成以下目录之一：

1. abaqus_dir\abaqus_plugins\caeXML\：Abaqus软件根目录

2. home_dir\abaqus_plugins\caeXML\：操作系统用户主目录

3. current_dir\abaqus_plugins\caeXML\：软件启动工作目录

将curveRefinement.zip压缩包放到上面的caeXML目录。

Windows平台解压部署

1. 将curveRefinement.zip放到caeXML目录

2. 右键压缩包，WinZip选择【在此解压】

3. 解压生成curveRefinement文件夹，重启Abaqus/CAE

Linux平台解压部署

进入caeXML目录执行命令：unzip curveRefinement.zip，解压完成重启Abaqus/CAE。

⚠️没有安装caeXML、放错目录，插件不会显示菜单。

插件完整使用操作教程

设置部件曲线细化等级

1. 进入【部件(Part)】模块；打开【视图(View)】→【部件显示选项(Part Display options...)】






2. 曲线细化一共5个等级：极粗(Extra Coarse)、粗(Coarse)、中等(Medium)、细(Fine)、极细(Extra Fine)；逐个部件设置需要的细化等级。

导出曲线细化XML记录

1. 部件模块打开菜单【插件(Plug‑ins)】→【工具(Tools)】→【导出 / 导入管理器】






2. 填写保存文件名；存储目标可选XML文件、MDB模型数据库、ODB输出数据库。

3. 点击导出，填写记录名称，确认导出，全部部件曲线细化设置被保存。

导入恢复曲线细化设置

1. 打开【导出 / 导入管理器】，加载对应的XML/MDB/ODB记录






2. 选中曲线细化记录，点击导入；若当前会话存在同名模型/部件，会直接覆盖现有曲线细化设置。

重要注意事项

• XML模式文件会随Abaqus版本变更；新版本插件可能无法读取旧版本生成的XML记录，尽量同大版本导出‑导入。

• 导入操作会覆盖当前会话同名模型部件已有的曲线细化设置。

常见问题FAQ

Q：找不到【导出/导入管理器】插件菜单是什么原因？

大概率未安装caeXML核心模块；或者压缩包没有解压到caeXML目录；解压完成后需要重启Abaqus/CAE。

Q：curveRefinement插件必须安装caeXML核心模块吗？

必须，本插件完全依赖caeXML，缺少该模块插件菜单不会出现，功能不可用。

Q：导入曲线细化设置之后会覆盖现有部件设置吗？

会，如果当前会话存在同名模型/部件组合，导入会直接覆盖部件原有的曲线细化等级。

Q：旧版本Abaqus导出的XML新版本无法读取怎么办？

XML存储模式跟随Abaqus版本变化；建议导出和导入操作在同一个Abaqus大版本内完成。

Q：曲线细化设置保存到XML、MDB、ODB三者有什么区别？

XML：独立外部文件；MDB：保存在cae模型数据库；ODB：保存在输出结果数据库，按需选择存储目标。
