fieldDiffer后处理插件，可对比两组odb输出数据库，以基准结果减去待测结果，计算场变量差值，生成差值云图；多用于模型迭代验证、仿真结果比对，无需导出第三方软件做差值计算。

插件调用菜单：插件(Plug‑ins) → 可视化(Visualization) → 绘制场变量差值(Plot Differences in Fields...)

插件解决的仿真后处理问题

做模型迭代验证时，需要对比两组odb仿真输出结果，计算场变量差值并生成云图；Abaqus原生没有直接对比两个odb输出数据库的工具，本插件完成场变量差值计算与可视化绘图。

插件功能简介与适用版本

• 读取两个odb输出数据库，基准结果减去待测结果，计算场变量张量差值

• 支持选择分析步、帧、场变量、不变量/分量，生成差值云图

• 支持单差值云图显示，或独立多视口同时展示基准、待测、差值三组结果

• 自动生成临时“Field Differences”分析步存储差值计算结果

适用版本：Abaqus/CAE 6.7及更高版本。

插件安装部署方法

将附件压缩包保存至下面任意一类abaqus_plugins目录；目录不存在手动新建；也可配置公共共享目录plugin_central_dir。

1. abaqus_dir\abaqus_plugins\：Abaqus软件根目录

2. home_dir\abaqus_plugins\：操作系统用户主目录

3. current_dir\abaqus_plugins\：软件启动工作目录

Windows平台解压部署

1. 将fieldDiffer.zip放到abaqus_plugins目录

2. 右键压缩包，WinZip选择【在此解压】

3. 解压生成abq_FieldDiffer文件夹、fieldDiffer_plugin.py；重启Abaqus/CAE

Linux平台解压部署

进入插件目录执行命令：unzip fieldDiffer.zip，解压完成重启Abaqus/CAE。

公共共享目录plugin_central_dir配置

修改abaqus_v6.env配置文件设置plugin_central_dir指向网络共享路径，站点所有用户都加载插件。示例：plugin_central_dir = r'\\fileServer\sharedDirectory'

⚠️放错目录、未重启CAE，插件菜单不会出现。本插件不依赖caeXML。

插件完整使用操作教程

1. 可视化模块中，至少打开两个odb输出数据库；一个为基准odb，一个为待测odb；必须是同一模型，单元数量、单元类型需要保持一致。

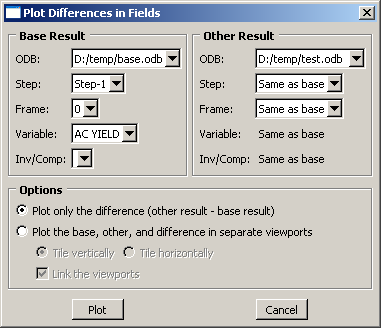

2. 菜单选择【插件(Plug‑ins)】→【可视化(Visualization)】→【绘制场变量差值(Plot Differences in Fields...)】。






3. 分别选择基准输出数据库、待测输出数据库，选定对应分析步、帧、场变量、不变量或分量。

4. 显示模式选择：仅绘制差值云图 / 多视口分别展示基准、待测、差值三组结果。

5. 计算完成，差值结果保存在临时“Field Differences”分析步下，可在场输出管理器调用查看。

重要注意事项

• 差值云图展示在未变形模型外形之上。

• 计算逻辑：先做场张量差值运算，再求解对应不变量。

• 仅支持同一模型两组odb对比；单元数量或者单元类型不一致会直接报错。

• 差值结果保存在临时生成“Field Differences”分析步，可在场输出列表选取。

版本修订记录

1. 2008‑03‑18 发布版本 1.1‑1

2. 2011‑05‑13 发布版本 1.1‑2，修复添加帧相关缺陷

常见问题FAQ

Q：调用插件看不到【绘制场变量差值】菜单怎么办？

检查压缩包解压到正确的abaqus_plugins目录；确认解压完整；解压完成重启Abaqus/CAE。本插件不需要caeXML模块。

Q：fieldDiffer插件需要caeXML模块吗？

不需要，直接放到abaqus_plugins目录解压重启CAE即可。

Q：对比odb弹出单元数量不一致报错是什么原因？

插件只支持同一模型的odb对比；两个odb单元数量、单元类型不一样就会触发报错。

Q：插件差值计算逻辑是基准减待测还是待测减基准？

计算规则：基准结果减去待测结果。

Q：生成的“Field Differences”分析步保存在哪里？

插件生成临时分析步，在场输出‑分析步/帧列表中可以找到，用于调取差值场变量结果。

Q：可以对比两个不同模型的odb输出数据库吗？

不可以；仅支持同一模型迭代版本的两组odb，单元和单元类型必须匹配。
