Abaqus/CAE 插件工具：对部件与实例自动划分网格

autoMesher自动网格划分插件，批量对多个部件、实例完成布种、网格控制、四面体网格划分；划分失败自动重试，可启用虚拟拓扑辅助划分；插件运行完成输出HTML网格统计报告，适合多部件装配模型批量网格前处理，减少手工重复网格操作。

插件解决的前处理网格建模问题

装配模型包含大量部件与实例，逐个手动布种、设置网格控制、划分网格工作量大。autoMesher实现自动化批量网格流程；仅针对三维可变形实体生成一阶/二阶四面体单元，输出完整网格统计HTML报告。插件不做几何缺陷修复，建议提前完成几何清理。

插件功能简介与适用版本

• 批量对部件、实例自动布种、设置网格控制参数、执行网格划分

• 划分失败自动加密布种重试，最多尝试5次；可启用虚拟拓扑辅助网格生成

• 输出HTML网格汇总报告，区分成功、失败、已划分网格对象，附带网格统计信息

• 可开关虚拟拓扑、映射网格、自动打开报告等选项

适用版本：Abaqus/CAE 6.7及更高版本，2024新版本已适配。

插件过滤与网格划分算法逻辑

插件遍历全部部件实例，自动过滤以下对象：从属实例、二维/一维/零维部件、刚体部件、已经划分网格、孤立部件、抑制实例等。剩余对象解除锁定执行网格流程：

1. 保留原有布种设置，重置插件指定的网格控制参数

2. 尝试划分网格，失败则加密布种重试，最多重试5次

3. 重试失败，最多对100个面创建虚拟拓扑合并面；单个部件虚拟拓扑最多9个

4. 虚拟拓扑后仍然失败，跳过当前部件实例，继续下一个对象；失败会移除新增虚拟拓扑

5. 全部对象处理完毕，输出HTML网格统计报告

插件安装部署方法

将附件压缩包保存至下面任意一类abaqus_plugins目录；目录不存在手动新建；也可配置公共共享目录plugin_central_dir。

1. abaqus_dir\abaqus_plugins\：Abaqus软件根目录

2. home_dir\abaqus_plugins\：操作系统用户主目录

3. current_dir\abaqus_plugins\：软件启动工作目录

Windows平台解压部署

1. 将autoMesher.zip放到abaqus_plugins目录

2. 右键压缩包，WinZip选择【在此解压】

3. 解压生成autoMesher文件夹、autoMesher_plugin.py；重启Abaqus/CAE

Linux平台解压部署

进入插件目录执行命令：unzip autoMesher.zip，解压完成重启Abaqus/CAE。

公共共享目录plugin_central_dir配置

修改abaqus_v6.env配置文件设置plugin_central_dir指向网络共享路径，站点所有用户都加载插件。示例：plugin_central_dir = r'\\fileServer\sharedDirectory'

⚠️放错目录、未重启CAE，插件菜单不会出现。本插件不依赖caeXML。

插件完整使用操作教程

1. 打开待处理的CAE模型，建议提前完成几何修复清理。

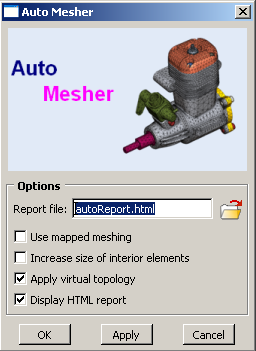

2. 部件模块 / 装配模块 / 网格模块，打开菜单【插件(Plug‑ins)】→【工具(Tools)】→【自动网格划分器(Auto Mesher...)】。

3. 填写HTML报告保存路径文件名；按需勾选映射网格、应用虚拟拓扑、显示HTML报告选项。

4. 点击确定，插件自动批量执行网格划分；执行完成生成网格报告。

5. 查看HTML报告，人工核查生成的网格与新增的虚拟拓扑特征。

重要注意事项与限制

• 仅支持三维可变形实体部件，只生成四面体单元（一阶、二阶），不支持六面体网格自动生成。

• 插件不做几何缺陷修复，几何问题部件依然会划分失败，运行前做好几何清理。

• 虚拟拓扑会修改部件特征，需要人工校验；划分失败会自动移除本次新增虚拟拓扑。

• 曲率控制偏差因子内置固定0.1，用户界面不可修改。

• HTML报告配套图片与报告保存在同一个文件夹，移动报告需要连带图片一起移动。

版本修订记录

1. 2007‑11‑12 创建该知识库文档，发布插件版本 1.1‑1

2. 2008‑05‑28 发布插件版本 1.1‑2，降低虚拟拓扑重试次数

3. 2008‑06‑20 发布插件版本 1.1‑3，新增曲率控制功能

4. 2025‑06‑04 发布更新版本，适配 Abaqus/CAE 2024 及更高版本，同时也可用于旧版本

常见问题FAQ

Q：找不到【自动网格划分器(Auto Mesher...)】菜单怎么办？

确认压缩包解压到正确abaqus_plugins目录，文件解压完整；解压完成重启Abaqus/CAE；本插件不需要caeXML模块。

Q：autoMesher插件需要caeXML模块吗？

不需要，直接放到abaqus_plugins目录解压重启CAE即可。

Q：插件可以生成六面体网格吗？

不能；插件仅自动生成三维实体四面体一阶、二阶单元。

Q：HTML网格报告生成后无法打开是什么原因？

HTML报告依赖同目录配套图片文件；移动报告需要连带图片文件一起迁移，否则图片缺失。

Q：哪些部件或者实例会被插件过滤跳过？

从属实例、二维/一维/零维部件、刚体部件、已划分网格、孤立部件、抑制实例都会被过滤不参与网格划分。

Q：插件曲率控制偏差因子是否可以手动修改？

偏差因子内置固定值0.1，图形界面没有开放修改入口。

Q：虚拟拓扑特征对后续仿真结果有什么影响？

虚拟拓扑会合并部件面，改变几何；务必人工校验网格质量与几何特征，确认满足仿真精度要求。
