SOLIDWORKS 2026 Electrical电气增强功能的新动态

这是一个苦乐参半的博客，因为我将在本月退休，结束了在公司工作了25年。我工作中最棒的部分之一，就是看到你们——我们的客户——用SOLIDWORKS创造了什么。创作的种类真是令人惊叹。

在我结束之前，我想和大家分享今年一些SOLIDWORKS顶级的电气增强产品。从将附件零件分配到特定端子或电路，到提升PDF导出的灵活性等，看看你将如何从SOLIDWORKS 2026 – ECAD中受益。

除非另有说明，这些增强功能适用于SOLIDWORKS电气原理图专业版（桌面版和3DEXPERIENCE平台版本）。

1、将附件零件分配给特定端子或电路——创建包含组件和附件的完整二维物料清单文档。

通过将插销、插座、密封件和插头等附件分配给特定的连接器端子或电路，提升设计准确性和制造文档。

此外，还能在无需建模附件组件的情况下创建完整的二维电气结构，从而节省时间。

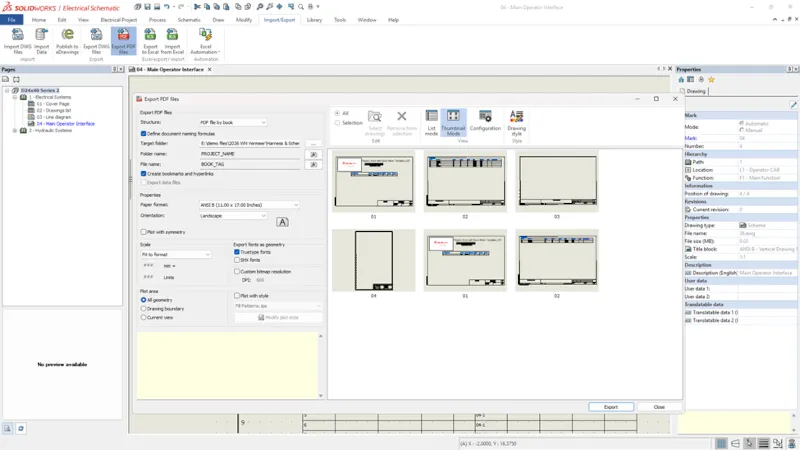

2、从电气导出PDF的灵活性提升——快速组织和输出超清晰的PDF制作文档。

现在你有更多选项，在从3DEXPERIENCE平台导出电气项目的PDF时，更加灵活。首先，你可以按项目、书籍或页面来组织你的PDF。这对文档管理很有帮助，或者如果你想向不同人员（比如控制工程师）分发特定信息，提供与他们相关的信息。

您还可以根据需要自动为每个PDF表格和文件编号和命名，以更好地符合公司的标准和生产要求。此外，你还可以通过选择竖屏或横屏来控制每页的朝向。

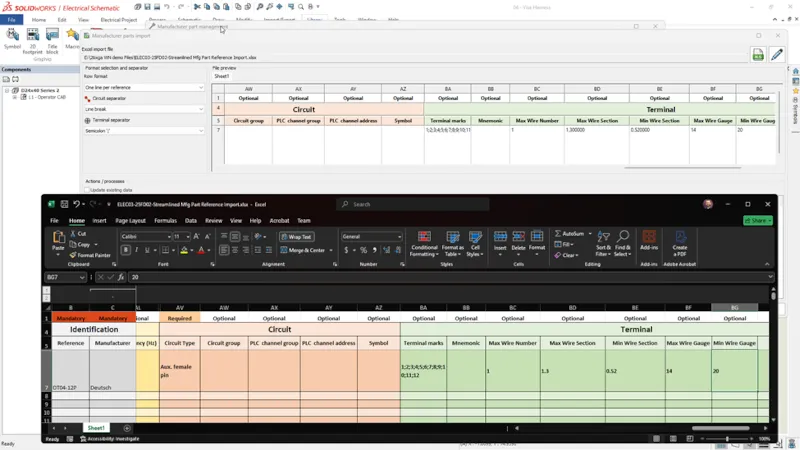

3、简化制造商零件和电缆参考导入——简化电路、端子和电缆芯等多个项目的数据录入。

通过更快地导入 Microsoft® Excel 的制造商零件和电缆参考，加快库的创建并提高数据准确性。点击制造商零件管理，导入，然后点击XLS图标，方便将列表插入库中。

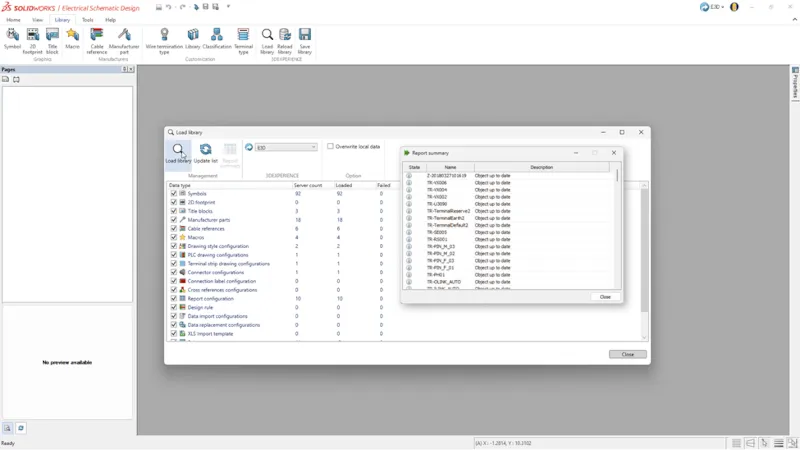

4、3DEXPERIENCE 库中的加载和重新加载功能——加快电气库管理速度。

通过3DEXPERIENCE平台的装载和重新装载功能简化电气库管理，确保团队间更好的协调和一致性。

此外，界面现在将所有评论整合到一个易于访问的工具栏中。

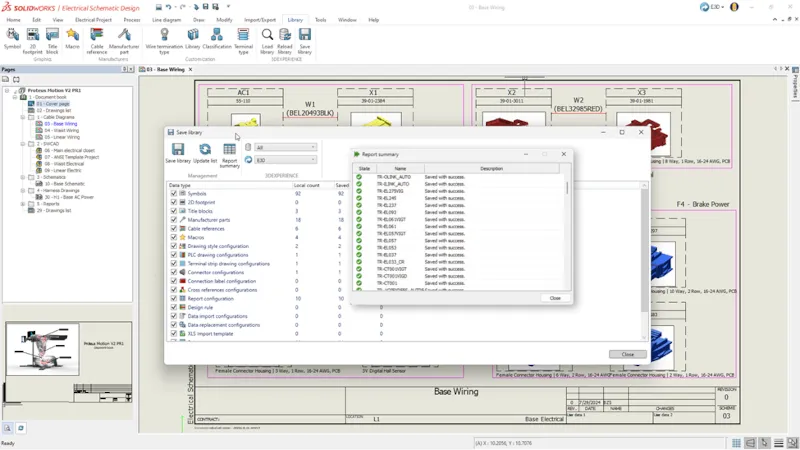

5、将本地图书馆保存到3DEXPERIENCE平台——集中管理有价值的内容。

轻松地将本地电气内容保存到3DEXPERIENCE平台上的中央库。这将使你能够将内容集中在一个方便的地方，并轻松整合团队成员的电气内容，消除重复工作，确保团队内的一致成果。

此增强适用于SOLIDWORKS设计电气示意图专业版（平台版本）。

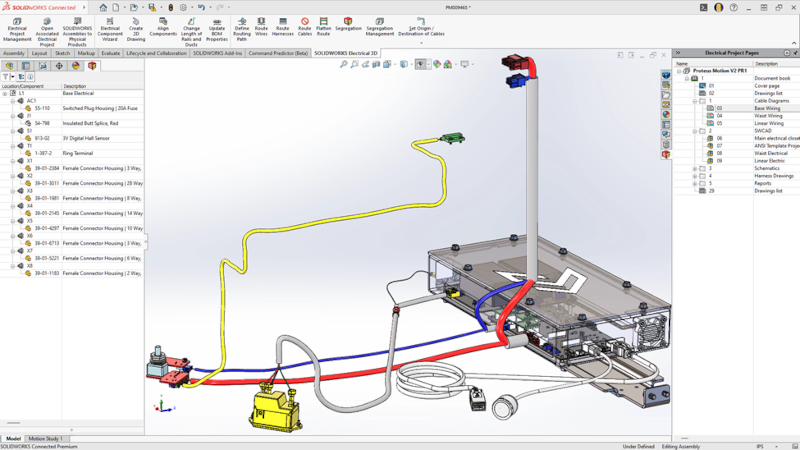

6、介绍SOLIDWORKS电气3D——通过集成电气设计和布线，在3DEXPERIENCE平台上简化工作流程。

今年早些时候，我们扩展了连接到3DEXPERIENCE平台的电气解决方案。我们引入了一个新职位，称为SOLIDWORKS电气3D（E3D）。E3D 是一种云连接解决方案，实现了 3D CAD 与电气原理图专业（平台版本）之间的直接双向连接。E3D支持你将电气元件以三维方式放置，使用规则自动布线和电缆，并生成准确的生产文档，如线长和线束图纸。想了解更多，请访问这个博客。

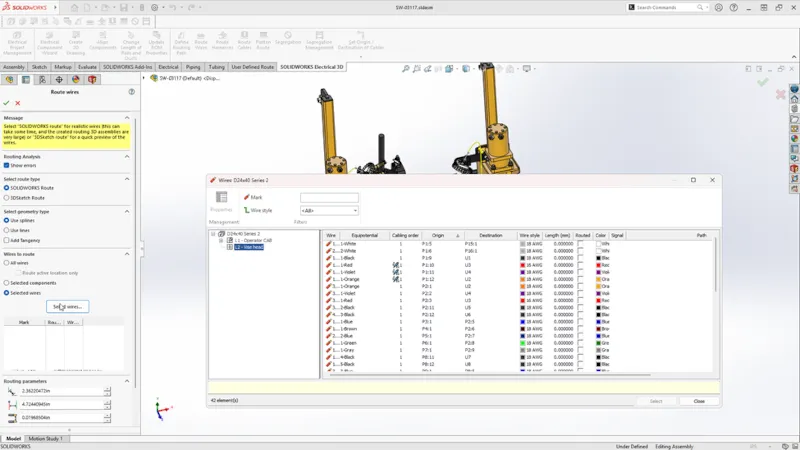

7、布线物业经理增强——通过布线特定电线加速3D电气工作流程。

通过直接通过Route Wires物业管理器布线，简化线束设计，提升控制和效率。这将帮助你像处理电缆一样，专注于特定导线或一组导线，从而在线束设计中获得更高的精度和灵活性。

此增强适用于SOLIDWORKS Electrical 3D和SOLIDWORKS Electrical Schematic Professional。

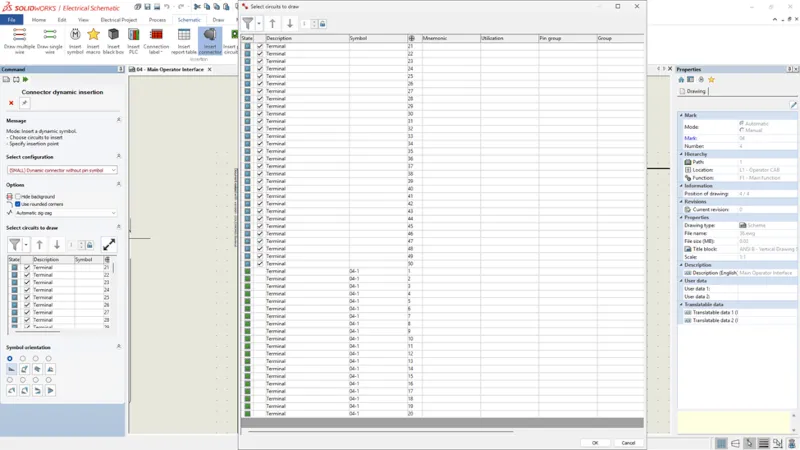

8、动态连接器插入改进——简化连接器插入，提升接入、电路选择、过滤和控制选项。

通过直接符号访问简化连接器插入，并新增详细的电路选择对话框，实现更快、更准确的设计选择。这也改善了电路列表的布局、排序、过滤和限制控制，使导航更快更便捷。

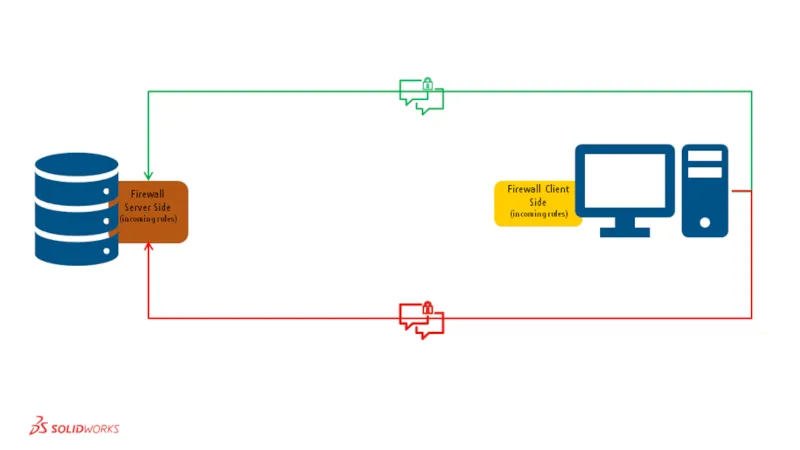

9、协作服务器增强——提升IT安全性，兼容客户端发起的连接，且无客户端防火墙更改。

我们通过优化客户端到服务器连接，提升了与现代IT环境的兼容性，以提升更可靠的性能。您可以从客户端发起所有通信，消除服务器间连接，降低防火墙复杂性，并增强网络安全。

该改进适用于 SOLIDWORKS Electrical 3D 和 SOLIDWORKS 电气原理图专业版（桌面版本）。

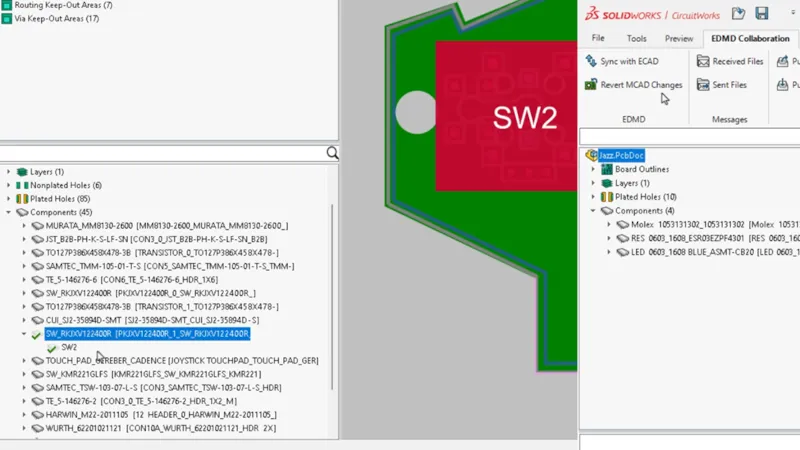

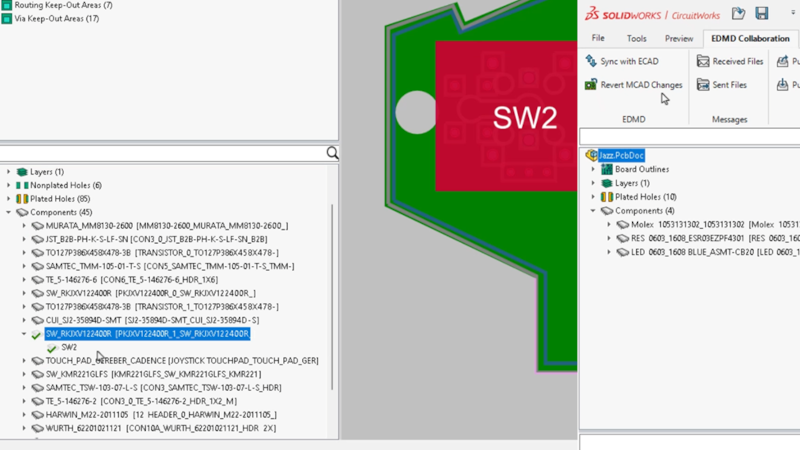

10. 利用IDX 3.0增强ECAD-MCAD协作——通过数据跟踪、变更控制和更快的设计周期加强ECAD-MCAD协作。

CircuitWorks 现在支持元件与其他电路板项目之间的父子关联，如保留孔、保留孔、镀孔和非镀孔，适用于与 IDX 3.0 文件交互时。你可以接受或拒绝ECAD或MCAD对这些项目的更改，从而实现单次同步这两个项目的能力。如果你在顶层接受或拒绝更改，也可以在下层同步这些更改，反之亦然。

在MCAD中修改父组件时，所有相关的子组件在导出到CircuitWorks时会自动更新。

这些增强功能现已开放！提醒一下，许多功能性升级会在全年通过功能性配送提供。把这份清单准备好，下载传单。

你能相信今年是SOLIDWORKS成立30周年吗？点击这里查看SOLIDWORKS 2026的新内容。

与您合作非常愉快！

现在，我期待成为本博客的读者，也期待与大家一同关注，并期待SOLIDWORKS各领域的后续改进。我已经看到很多正在开发中的作品，迫不及待想看了。
